Входной интерфейс Dante Allen Heath DT20-X

DT20 — это портативное защищенное устройство ввода-вывода Dante с поддержкой PoE. Его можно использовать в качестве дополнения к цифровым микшерным системам Allen & Heath или любой другой системе в сети Dante. Он имеет 2 микрофонных/линейных предусилителя локальным усилением и регулировкой фантомного питания. Он подключается к сети Dante с помощью одного кабеля Cat.

Поверхностный монтаж
Уши для поверхностного монтажа позволяют монтировать устройство сверху или под поверхностью, рабочим столом или подиумом, а также вертикально на стене или перегородке. Они могут быть установлены лицом либо к верхней, либо к нижней части устройства. DT20-M поставляется с креплениями для поверхностного монтажа. Расположите ушки по центру с каждой стороны устройства, совместив их с резьбовыми отверстиями, повернув вверх или вниз, в зависимости от необходимости, и закрепите их с помощью 4 винтов M3x6 мм. Для поверхностного монтажа стандартного DT20 доступен дополнительный комплект для поверхностного монтажа DT-SMK.

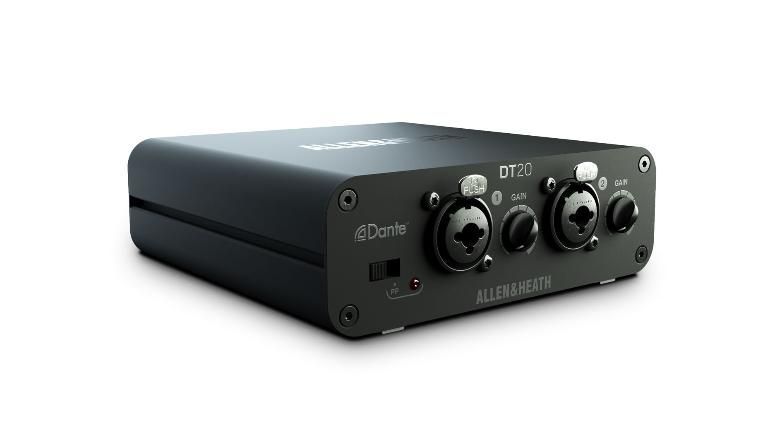

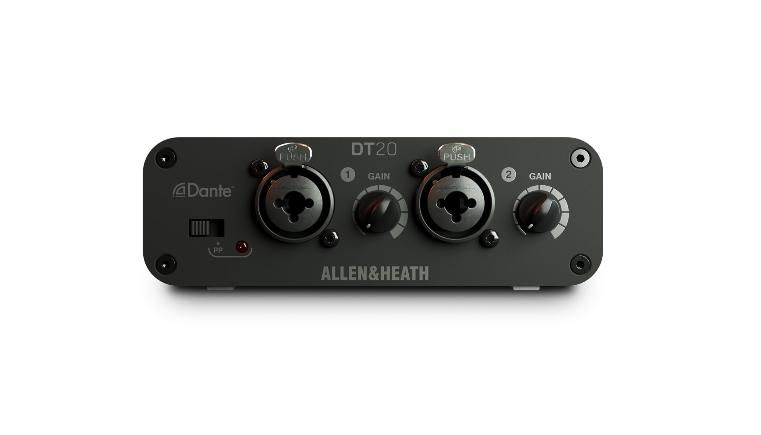

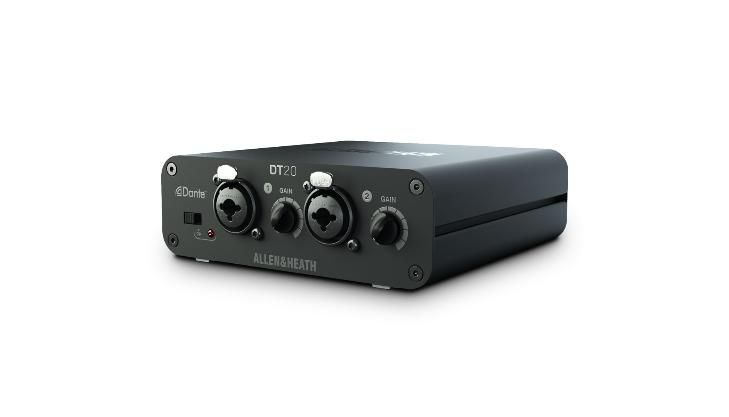

Передняя панель
Входные разъемы Балансные микрофонные/линейные входы. Входы TRS имеют встроенный пэд 20 дБ для использования с сигналами линейного уровня.
Gain Поворотный регулятор аналогового усиления предусилителя, от 0 дБ до 55 дБ.
Переключатель фантомного питания и индикатор.

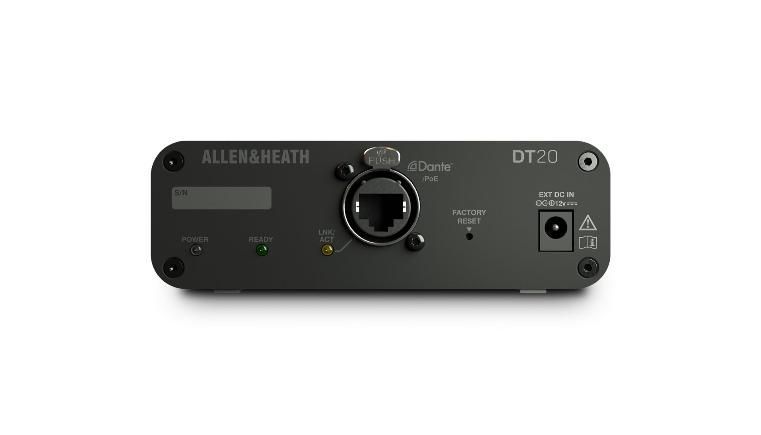

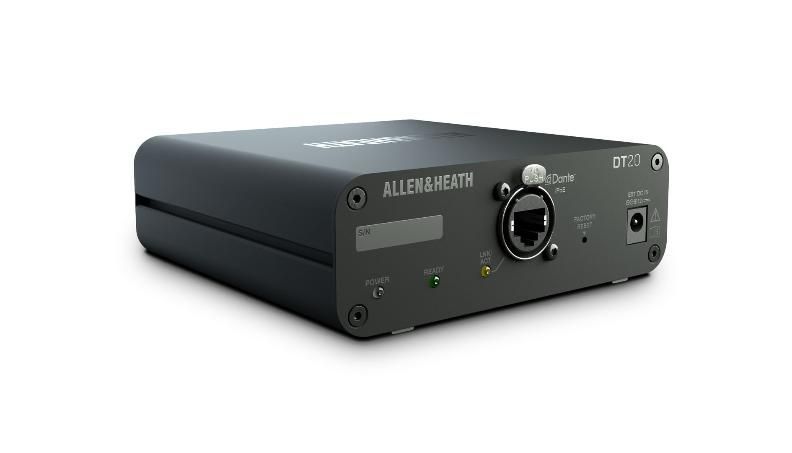

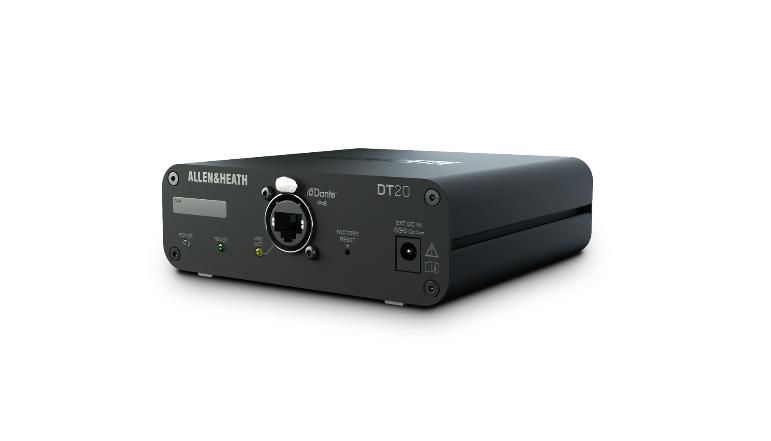

Задняя панель
Порт Dante EtherCon для подключения к сети Dante и светодиодный индикатор Link/Activity. Используйте коммутатор PoE Ethernet или PoE для питания устройства через этот порт.
Светодиодный индикатор питания и индикатор готовности. Индикатор Ready загорается, когда устройство успешно загружено и готово к передаче звука.
Сброс к заводским настройкам Удерживая нажатым утопленный переключатель, включите питание. Не менее чем через 10 секунд отключите питание, а затем снова включите питание в обычном режиме, чтобы сбросить настройки сети и имя. Это приведет к удалению любого статического IP-адреса и возврату к заводским настройкам по умолчанию (DHCP/zero-conf).
Вход постоянного тока Разъем постоянного тока 12 В.

Технические характеристики Allen Heath DT20-X

• Микрофонные входы: Сбалансированный XLR, фантом +48 В
• Аналоговое усиление: От 0 до +55 дБ
• Линейные входы: Сбалансированный TRS, -20 дБ PAD
• Максимальный уровень входного сигнала: +30dBu (вход TRS)
• Входное сопротивление: >4кОм (XLR), >10кОм (TRS)
• Данте: 48kHz / 96kHz
• Постоянного тока: +12В постоянного тока 1.25А
• потребляемая мощность: 10W макс
• Диапазон рабочих температур: 0 ° С до 40 ° C (32 ° F до 104 ° F)
• Требования к PoE: 802.3af 15 Вт
• Размеры и вес: 130(Ш) x 136(Г) x 43(В) мм, 0.5кг
• *DT20-X – Блок питания поставляется в комплекте
