Кронштейн Electro-Voice EVA-SG2-BLK

EVA‑SG2 (Standard Grid 2) — это стандартный кронштейн второго поколения для подвеса линейного массива серии EVA.
Комплект поставки включает:
Боковая пластина крепления — 2 шт.
Поперечная распорочная перекладина — 1 шт.
Болт с буртиком — 2 шт.
Нейлоновая шайба — 2 шт.
Стандартный кронштейн EVA‑SG2 используется при формировании линейных массивов из широкополосных систем EVA‑2082S и/или сабвуферов EVA‑1151D в следующих случаях:
1. Для подвеса за верх небольшого массива из 3‑4 кабинетов при стандартных углах вертикального отклонения.
2. Для подвеса больших массивов за верхнюю и нижнюю часть при довольно сильном отклонении по вертикали.
1. Подвешивание массива за верх посредством стандартного кронштейна EVA‑SG2 имеет следующие особенности:
1.1. Поперечная распорочная перекладина имеет 3 сквозных отверстия диаметром 20.6 мм. По одному отверстию располагается ближе к краям бруса и одно — посередине.
При подвесе за 2 точки за крайние отверстия массиву обеспечивается жесткая фиксация горизонтальной направленности.
Важно: при таком подвесе массив должен быть ориентирован строго по отвесу. Угол вертикального отклонения массива не должен превышать ±5°. При этом угол между двумя линиями подвеса не должен превышать 60° (не более 30° отклонения по вертикали для каждой линии подвеса).
1.2. При подвесе за 1 точку, используя только центральное отверстие, необходимо будет дополнительно раскрепить массив для фиксации его горизонтальной направленности.

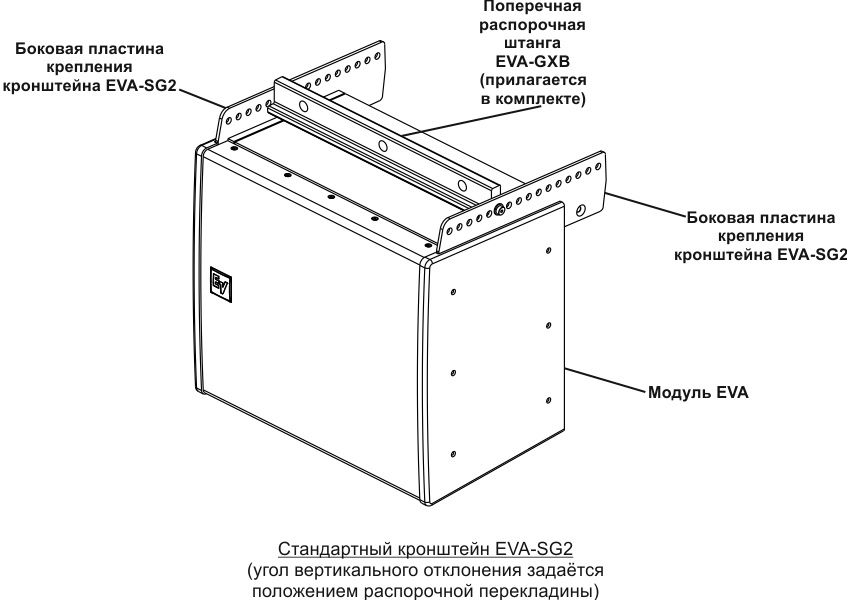

1.3. При использовании для подвеса одной комплектной распорочной перекладины угол вертикального отклонения массива дополнительно задаётся посредством установки распорочной перекладины дальше или ближе к переднему краю массива.

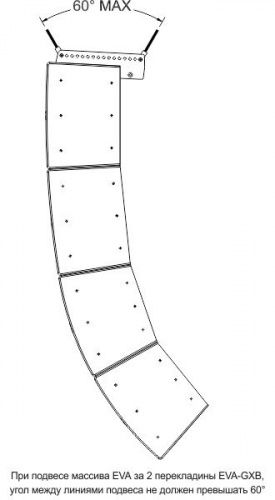

1.4. При желании или необходимости задать жесткую фиксацию вертикальной направленности массива, необходимо использовать дополнительную распорочную перекладину EVA‑GXB, приобретаемую отдельно.
В этом случае подвес выполняется за 2 точки: одна — за переднюю перекладину, а вторая — за дальнюю.
1.5. При необходимости задать большее отклонение массива, чем позволяет стандартное крепление EVA‑SG2, или при необходимости подвесить больше, чем 4 кабинета, необходимо использовать удлинённый кронштейн EVA‑EG2.
1.6. Для подвеса линейного массива с сабвуферами EVA‑1151D необходимо использовать только крепление второго поколения EVA‑SG2.
Поскольку, вследствие большей массы, для подвеса сабвуферов требуется наличие 6 точек крепления, а кронштейны первого поколения имеют только четыре.
Это объясняется тем, что сабвуферы к массиву EVA были выпущены позднее широкополосных систем, и крепления EVA‑SG первого поколения были выпущены и могут быть использованы только для подвеса широкополосных систем EVA‑2082S.
1.7. При подвесе массива с сабвуферами EVA‑1151D и широкополосными кабинетами EVA‑2082S, сабвуферы должны быть подвешены над широкополосными элементами.
Если в такой конфигурации используется больше одного сабвуфера, то между сабвуферными модулями нельзя устанавливать отклонение.
Важно: стандартное крепление EVA‑SG2 не предназначено для использования с сабвуферами EVA‑2151D.
1.8. При подвесе массива из любых комбинаций широкополосных кабинетов EVA‑2082S и/или сабвуферов EVA‑1151D максимально допустимая нагрузка на кронштейн EVA‑SG2, с учётом всех аксессуаров и кабелей, не должна превышать 327 кг при любых углах, допускаемых кронштейном.
2. Подвешивание массива за верх и низ посредством стандартного кронштейна EVA‑SG2 имеет следующие особенности:

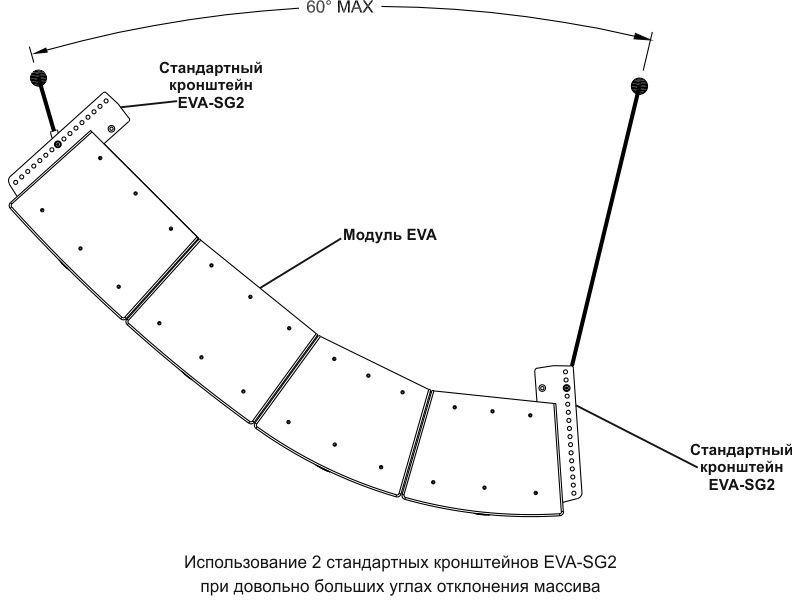

2.1. Подвешивание массива за верхнюю и нижнюю часть применяется в случаях, когда необходимо достичь весьма больших значений углов отклонения массива по вертикали.
Часто такая конфигурация применяется для создания распределённых систем на крупных объектах, таких как спортивные арены.
Для такого способа подвеса необходимо к массиву приобретать 2 стандартных крепления EVA‑SG2 (одно — для верха, второе — для низа).
Важно: при такой конфигурации угол между двумя линиями подвеса не должен превышать 60° (не более 30° отклонения по вертикали для каждой линии подвеса).
Крепление EVA‑SG2 не прилагается в комплекте с АС. Его необходимо приобретать отдельно.
