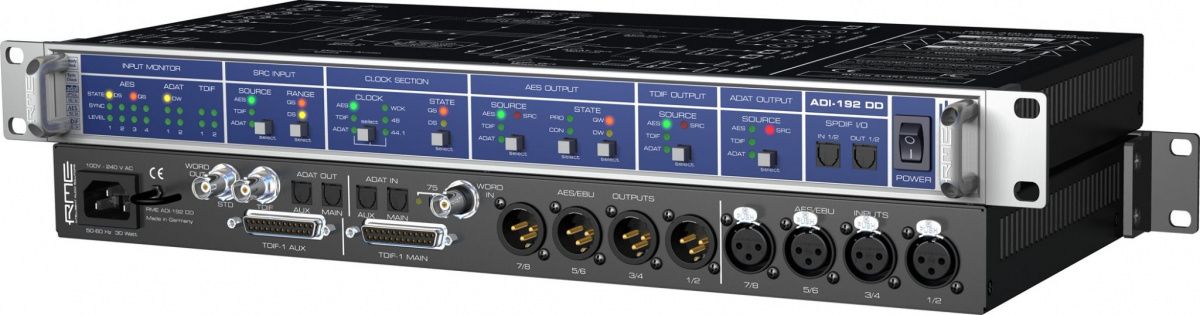

Преобразователь RME ADI - 192 DD

RME ADI - 192 DD – представляет собой преобразователь формата цифрового сигнала и частоты дискретизации и является дальнейшим развитием модели ADI 8 DD. Данная модель содержит три независимых 24-разрядных восьмиканальных преобразователя формата. Есть четыре электрических цифровых входа и четыре электрических цифровых выхода формата AES/EBU (XLR, выходы — трансформаторные), два порта TDIF (25-контактные разъемы типа D-Sub), два оптических цифровых входа и два оптических цифровых выхода формата ADAT (Tos-Link), вход и два выхода Word Clock (BNC), пара светодиодных индикаторов состояния.

Технические характеристики RME ADI - 192 DD

• Входной AES / EBU: 4 х XLR, сбалансированный трансформатор, высокочувствительный входной каскад (<0,3 Vpp), SPDIF совместимы, макс. 192 кГц Single Wire.
• Выходной AES / EBU: 4 х XLR, сбалансированный трансформатор, 4,5 Vpp, макс. 192 кГц Single Wire.

• Входной оптический ADAT: 2 х TOSLINK, 24-бит, Bitclock PLL.

• Выходная оптическая ADAT: 2 х TOSLINK, 24-битный.

• Вход / выход TDIF: 2 х D-Sub 25-контактный, 24-битный.

• Вход / выход SPDIF передняя: 2 х TOSLINK, 24-бит, макс. 192 кГц.

• Входной Word Clock: Сигнал Адаптации схемы (функциональная с 1,2 Vpp).

• Выходной Word Clock: BNC, низкой импеданс сопротивление, 4 Vpp в 75 Ом.

• Синхронизация Источники: Внутренние, ADAT оптический вход, AES / EBU в, TDIF в, Word Clock.

• Varipitch: от входного сигнала или Word Clock.

• Частоты дискретизации: 444,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, переменной (синхронизации / Word Clock).

• Частота дискретизации диапазонов: AES, Word Clock: 28 кГц-204 кГц, ADAT / TDIF 30 кГц - 54 кГц.

• Jitter: Внутренние часы <1 нс, внешние часы <1 нс.

• чувствительность Jitter: все ФАП работают безошибочно даже при 100 нс.

• Jitter подавления:> 30 дБ (2,4 кГц).

• SRC динамическая: 140 дБ RMS невзвешенный, 143 дБ.

• SRC THD + N: <-140 дБ.

• Частота соотношения дискретизации: макс. 7:1 / 1:7.

• Питание: Внутренний режим переключения PS, 100 В - 240 В AC, 20 Вт.

• Размеры: (Ш x Г) 483 х 44 х 200 мм.
