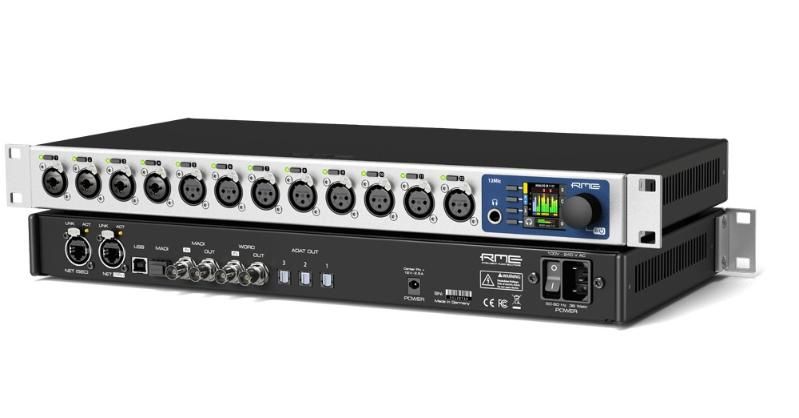

Микрофонный предусилитель RME 12Mic-D

RME 12Mic-D имеет двенадцать микрофонных/линейных входов с бескомпромиссным аналогово-цифровым преобразованием студийного качества, дистанционно управляемую регулировку усиления, интегрированное подключение к MADI и Dante, а также многие другие функции для студийного или концертного использования и звукозаписи на выезде.

Возможности соединения и функциональность

• 1 x выход для наушников
• 4 x XLR/TRS микрофонные/инструментальные/линейные входы
• 8 x XLR микрофонных/линейных входов
• 1 x вход для резервного источника питания
• 1 x Word Clock вход/выход
• 1 x MADI вход/выход, коаксиальный
• 3 x ADAT выходы
• 1 x MADI оптический SFP (опционально)
• 2 x Gigabit Ethernet (совместимый с 802.3)
• USB для обновления прошивки и дистанционного управления

Смотрим на десятилетия вперед – предусилители RME для аудио сетей
RME 12Mic-D – ваш идеальный помощник для любого профессионального этапа звукозаписи. По своим звуковым характеристикам 12Mic-D идентичен 12Mic (со 128 каналами AVB), новый предусилитель дополняет линейку профессиональных решений для аудио сетей серии M.

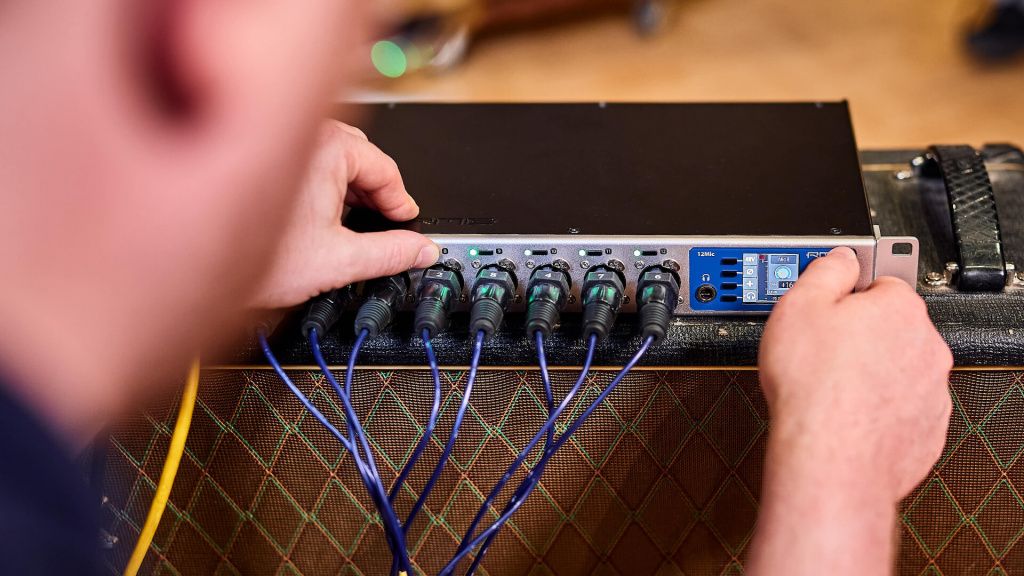

Микрофонные преампы от RME Audio обеспечивают идеальное прозрачное воспроизведение звука.

Двенадцать прозрачных микрофонных преампов – выдающееся качество преобразования

Микрофонные входные каскады без дискретных переключателей PAD имеют диапазон усиления 75 дБ и воспринимают сигналы с уровнем до +18 дБ. Что касается конвертеров, то здесь 12Mic имеет блестящие показатели соотношения сигнал/шум на всех каналах. Все двенадцать разъемов XLR на передней панели принимают сигналы микрофонного и линейного уровня, а первые четыре из них также совместимы с TRS джеками и имеют переключатели на высокоимпедансные источники (Hi-Z) для подключения инструментов.


Интерфейсы MADI и ADAT – максимальная гибкость использования
В дополнение к Dante, 12Mic-D имеет два отдельных порта MADI: коаксиальные разъемы на борту и оптическое подключение MADI, доступное через опциональный модуль SFP. Также здесь предусмотрено три выхода ADAT и выход для наушников линейного уровня – для мониторинга всех входящих цифровых и аналоговых сигналов. С помощью внутренней матрицы маршрутизации любой из 204 входных каналов 12Mic-D может быть отдельно направлен на любой из 218-ти выходных каналов.

При подключении к Dante аналоговые и цифровые (например, из подключенных устройств MADI) каналы могут передаваться в сеть, если требуется. Кроме этого 12Mic-D может получать до 64 аудио каналов из сети Dante, которые, в свою очередь, могут быть перенаправлены на наушники, ADAT и/или два соединения MADI, если требуется.

Четыре комбо разъема также поддерживают TRS "джеки" и имеют переключатели Hi-Z для высокоимпедансных источников.

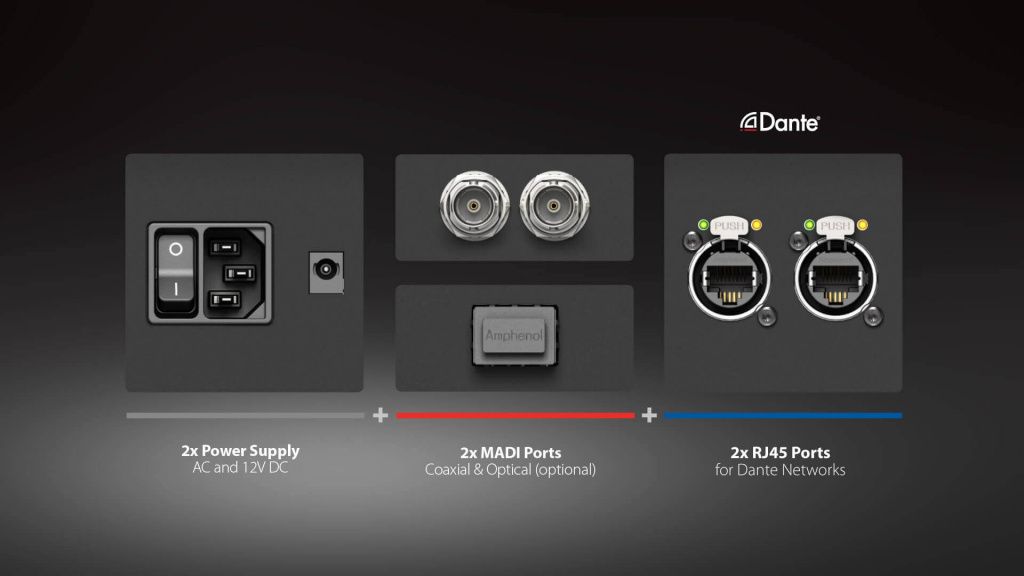

Подключение к аудио сети Dante – два полностью резервированных сетевых порта

Учитывая постоянные изменения в мире сетевых аудио решений, основной задачей для команды разработчиков RME было создание высокопроизводительной аппаратной платформы, гарантирующей непревзойденную гибкость и стабильность работы на долгие годы. Чтобы соответствовать этим высоким требованиям, инженеры RME решили построить все с нуля. Благодаря интеграции Dante IP Core от Audinate в специально созданную процессорную платформу RME FPGA удалось не только получить очень гибкое решение, но и встать на шаг поближе к настоящей универсальности аудио сетей.

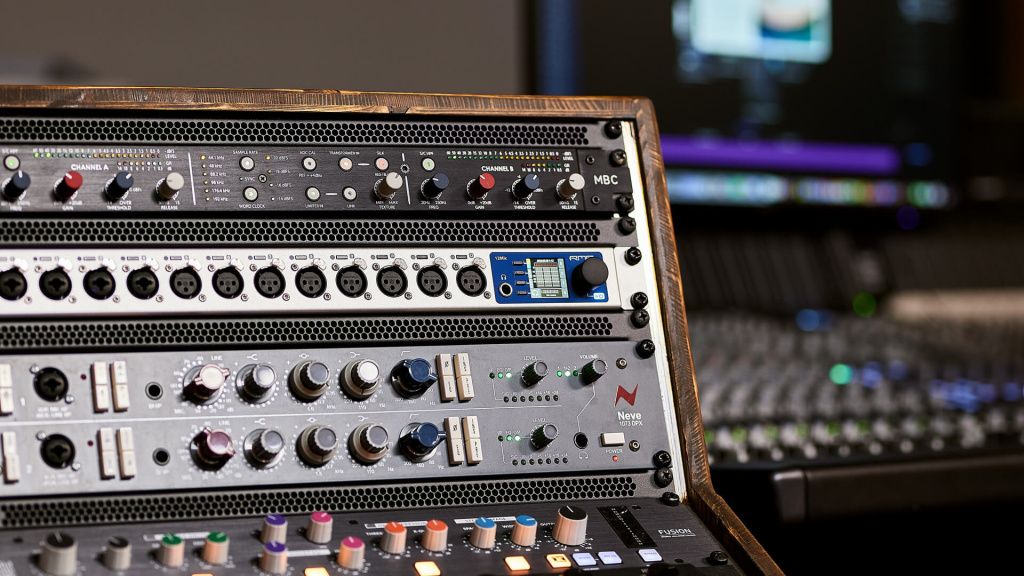

Несколько уровней резервирования делают 12Mic-D идеальным компаньоном для любого концертного использования.


"Включай и играй" - быстрая интеграция с пользователем
Управляйте всеми параметрами устройства непосредственно с передней панели с удобным прямым доступом ко всем функциям. Сетевые аудио устройства RME также можно управлять полностью дистанционно через веб-интерфейс с любым сетевым соединением (в том числе и беспроводным Wi-Fi). Это позволяет быстро создавать группы усиления, включать фантомное питание и маршрутизировать наушники для мониторинга. Внутренняя матрица маршрутизации позволяет быстро направлять любые аналоговые входы или цифровые сигналы к выходу для наушников. Это обеспечивает дуээ простое и понятное решение любых проблем с сигналами, синхронизацией, подключением и т.д.




Интерфейс пользователя 12Mic оптимизирован для быстрой настройки и управления

Модуль SFP для оптического подключения MADI (доступен опционально)

Этот модуль расширяет сопоставимость устройств RME с оптическим трансивером SFP. С ним можно отправлять и принимать с других устройств MADI до 64-х аудио каналов. Модуль RME SFP доступен в версиях Multi-Mode and in a Single-Mode, его можно вставлять и снимать "на горячее", то есть отключать устройство RME MADI нет необходимости.


Технические характеристики RME 12Mic-D:

• ВХОДЫ
• XLR 1 – 12
• Вход: симметричный XLR, электронно сбалансированный
• Входной импеданс: 3,4 кОм
• Диапазон усиления: 75 дБ, с шагом 1 дБ
• Разрешение АЦП: 24 бита
• Частотный диапазон при ЧД 44,1 кГц, отклонение –0,1 дБ: 8 Гц – 20,8 кГц
• Частотный диапазон при ЧД 96 кГц, отклонение –0,5 дБ: 4 Гц – 29,2 кГц
• Частотный диапазон при ЧД 192 кГц, отклонение –1 дБ: 3 Гц – 43,7 кГц
• КСНС при усилении 30 дБ: <-110 дБ, <0,00032 %
• КСНС+шум при усилении 30 дБ: < -104 дБ, < 0,00063 %
• Разделение каналов: > 110 дБ
• Соотношение сигнал/шум: > 117 дБ RMS не взвешено, > 120 дБA
• Эквивалентный входной шум при усилении 30 дБ: 123 дБ RMS не взвешено,
• 125,5 дБA на выходном импедансе источника 150 Ом
• Максимальный входной уровень при усилении 0 дБ: +18 дБu
• Максимальный входной уровень при усилении 75 дБ: -57 дБu
• TRS 1 – 4. Показатели такие же, как для входов XLR 1 – 12 кроме следующих.
• Соотношение "сигнал/шум": 115 дБ RMS не взвешено, 118 дБA
• Разъемы TRS "джек", симметричные
• Диапазон усиления: 42 дБ, с шагом 1 дБ
• Максимальный входной уровень при усилении 8 дБ: +20 дБu
• Максимальный входной уровень при усилении 50 дБ: -22 дБu
• Переключатель на высокоимпедансный источник (несимметричный TS “джек”): 1 МОм
• DANTE 2 x RJ45 для подключения к сети Dante (до 64 каналов)
• MADI
• Коаксиальное соединение с помощью разъемов BNC, 75 Ом, согласно AES10-1991
• Оптическое соединение через опциональный модуль SFP
• Совместим с 62.5/125 и 50/125
• Поддерживает режимы 56 каналов и 64 каналов плюс 96k Frame
• Одинарная скорость: до 64-х каналов 24 бита/48 кГц
• Двойная скорость: до 32 каналов 24 бита / 96 кГц
• Четырехкратная скорость: до 16 каналов 24 бита / 192 кГц
• Word Clock
• Соединение Word Clock через разъем BNC, 75 Ом
• Поддержка ЧД от 44,1 кГц до 192 кГц
• Поддержка работы на полной или одинарной скорости
• Intelligent Clock Control плавно переключает источник тактовой синхронизации
• ADAT:
• Разъемы 3 x TOSLINK
• Четырехкратная скорость (S/MUX4): 1 x 2 канала 24 бита / 192 кГц
• ВЫХОДЫ
• Выход для наушников 1/2:
• Разрешение: 24 бита
• Шум (DR): 115 dB RMS не взвешенный, 118 dBA
• Частотный диапазон при ЧД 44,1 кГц, отклонение –0,5 дБ: 9 Гц – 22 кГц
• Частотный диапазон при ЧД 96 кГц, отклонение –0,5 дБ: 9 Гц – 45 кГц
• Частотный диапазон при ЧД 192 кГц, отклонение –1 дБ: 8 Гц – 75 кГц
• КСНС+шум: < -100 дБ, < 0,001%
• Разделение каналов: > 110 дБ
• Выход: 6,3 мм TRS "джек", стерео небалансный или моно балансный
• Ваксимальный выходной уровень на 0 дБFS: +13 дБu (небалансный), +19 дБu (балансный)
• DANTE: 2 x RJ45 для подключения к сети Dante (до 64 каналов)
• MADI:
• Коаксиальное соединение с помощью разъемов BNC, 75 Ом, согласно AES10-1991
• Оптическое соединение через опциональный модуль SFP
• Совместим с 62.5/125 и 50/125
• Поддерживает режимы 56 каналов и 64 каналов плюс 96k Frame
• Одинарная скорость: до 64-х каналов 24 бита/48 кГц
• Двойная скорость: до 32 каналов 24 бита / 96 кГц
• Четырехкратная скорость: до 16 каналов 24 бита / 192 кГц
• Word Clock:
• Соединение Word Clock через разъем BNC, 75 Ом
• Поддержка ЧД от 44,1 кГц до 192 кГц
• Поддержка работы на полной или одинарной скорости
• Intelligent Clock Control плавно переключает источник тактовой синхронизации
• Общие характеристики
• 2 x RJ45 для подключения к сети Dante®
• Одинарная скорость: до 64-х каналов 24 бита/48 кГц
• Двойная скорость: до 32 каналов 24 бита / 96 кГц
• Четырехкратная скорость: до 16 каналов 24 бита / 192 кГц
• Резервирование входов MADI (необходим опциональный модуль SFP)
• Внутренняя маршрутизация до 268x282 каналов
• Рековой корпус 19” высотой 1 юнит
• Полноцветный дисплей с диагональю 1,54” с ручками управления и четырьмя кнопками обеспечивает удобный прямой доступ ко всем функциям.
• Удаленное управление через HTTP, JSON, IEEE 1722.1 AVDECC, MIDI через MADI
• Внутренний источник питания, опциональный резервный источник питания 12В ПС
• USB 2.0 (для дистанционного управления и обновления прошивки)
• Схемотехника выходов DC-coupled (без раздельных конденсаторов)
• Физические характеристики:
• Размеры: 440 x 44 x 243 мм
• Вес: 2,8 кг
• Упаковка: 560 x 315 x 115 мм
• Соответствие: CE, FCC, WEEE, RoHS
• Источник питания: внутренний 30 Вт 100 – 240 В~, наружный 12 В 2,5 A ПС (опциональный)
• Энергопотребление: типично 20 Вт, в режиме ожидания 0,5 Вт
