Аудиоинтерфейс RME Fireface UFX III

RME Fireface UFX III – флагманский USB 3 аудиоинтерфейс на 188 каналов 24 бита /192 кГц. Fireface UFX III может быть сердцем любой многоканальной студии, с легкостью обрабатывая до 94 каналов ввода-вывода. Беспрецедентная гибкость, совместимость с подключениями, функция прямой записи на USB-носитель DURec и знаменитое аппаратное обеспечение и драйверы RME с низкой задержкой гарантируют безупречную работу в любом режиме для любых задач звукозаписи.

Новый Fireface UFX III обладает всеми функциями профессионального аудиоинтерфейса: технология высокоточной тактовой синхронизации SteadyClock FS, MADI I/O (64 канала), мощный DSP-процессор, USB 3.0 (94-канальный ввод-вывод, совместимость Class Compliant), цифровой микшер Total , прямая запись на USB-носитель и поддержка дистанционного управления с помощью пульта Advanced Remote Control USB (продается отдельно). Поэтому это устройство обязательно станет любимым профессионалами инструментом для мультитрек-записи, микширования и мастеринга.

Fireface UFX III построен на недавно разработанных аналоговых и цифровых платах. Аналоговая часть предлагает аналоговые выходы с соединением по постоянному току (DC-coupled), новые АЦП и ЦАП имеют улучшенные показатели СКНС+шум (THD+N), а цифровая плата благодаря обновленным высокотехнологичным компонентам также обеспечивает новые интересные возможности.

• 12 аналоговых входов/выходов
• 4 микрофонных/инструментальных/линейных входа на комбо-разъемах XLR/TRS
• 2 выхода для наушников
• 1 вх/ых AES/EBU
• 2 вх/ых ADAT
• 2 вх/вых SPDIF
• 1 вх/ых Word Clock / коаксиальный вх/ых MADI
• 1 оптический вх/вых MADI
• 2 вх/ых MIDI
• Драйверы RME USB 3.0
• Цифровой микшер-маршрутизатор TotalMix FX
• Удаленное управление ARC USB (опционально)
• Прямая запись на USB-носитель DURec
• Совместимость Class Compliant
• Автоматическое управление цифровым входным усилением AutoSet
• Выходы по схемотехнике DC-coupled
• Включенные эффекты
• Технология высокостабильной тактовой синхронизации SteadyClock FS

Мощные характеристики USB 3

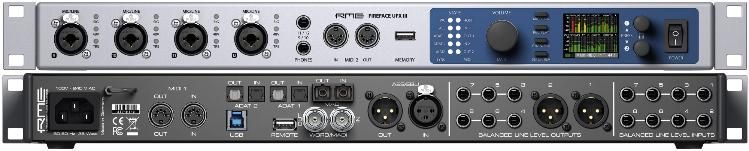

На передней панели Fireface UFX III есть четыре высококачественных входа на комбо-разъемах XLR/TRS для микрофонных, инструментальных и линейных сигналов, два стереовыхода для наушников с выходным уровнем +19 дБu, входы/выходы MIDI и USB-порт. В сочетании с функцией прямой USB-записи DURex порт USB позволяет записывать выбранные входящие и выходные сигналы (до 80 отдельных каналов) на подключенный USB-носитель.

Задняя панель открывает полные возможности подключения Fireface UFX III. Кроме еще одного входа/выхода MIDI, доступны два оптических входа/выхода ADAT, вход/выход AES/EBU и восемь симметричных аналоговых выходов линейного уровня, включая XLR-выходы для стереоподключения мониторов. Благодаря новой функции Multi-Mode два входа/выхода ADAT можно использовать как отдельные оптические входы и выходы SPDIF. Кроме того, Fireface UFX III предлагает оптический интерфейс MADI (SC) на 64 двухнаправленных канала. При необходимости коаксиальные разъемы BNC для Word Clock могут также использоваться как дополнительные входы / выходы MADI.
Комплексное подключение MADI

Fireface UFX III открывает возможности для подключения многочисленных цифровых и аналоговых решений RME и сторонних производителей. Расширение количества аналоговых каналов, возможность цифровой маршрутизации и микширования дает множество вариантов гибкого использования. Несколько внешних устройств MADI также могут подключаться последовательно.

Для еще большей гибкости MADI Fireface UFX III может похвастаться некоторыми типичными функциями RME. Например, в режиме USB 2, который ограничен 30-ю каналами ввода/вывода (12 аналоговых плюс 16 ADAT плюс AES), ввод/вывод MADI также доступен через встроенный аппаратный микшер TotalMix FX. BNC входы/выходы Word Clock можно переключить на коаксиальный MADI-интерфейс, а специальный сплитный режим даже поддерживает использование обоих MADI-интерфейсов одновременно, по 32 канала с оптическим и коаксиальным соединением.

Мощные средства для микширования, мониторинга и измерения
Fireface UFX III поставляется с аппаратным DSP-микшером TotalMix FX, предлагающим комплексные возможности маршрутизации и мониторинга, а также анализатором DIGICheck Analyzer, позволяющим измерять и анализировать цифровые сигналы в обоих направлениях с максимальной точностью. TotalMix FX может полностью заменить внешний микшер, позволяя создавать несколько мониторных миксов без задержки, используя эквализацию, динамическую обработку, эффекты реверберации и делея для любых выходов, в т.ч. основных мониторных и выходов для наушников для музыкантов

Приложение TotalMix Remote – это пульт дистанционного управления аппаратным микшером и эффектами TotalMix FX. TotalMix Remote в режиме реального времени отображает текущее состояние хост-системы на iPad или Windows/Mac платформе: параметры микширования, маршрутизации, настройки эффектов, индикаторы уровней. Просто регулируйте все параметры удаленно через Ethernet или Wi-Fi.

Выходы с соединением по постоянному току DC-Coupled
Большинство аудиоинтерфейсов имеют традиционные выходы с соединением по переменному току, где используются соединительные конденсаторы, фильтрующие сверхнизкие частоты.

Эти частоты, как правило, считаются нежелательными для аудиосигналов, ведь они съедают запас и потенциально могут даже повредить внешнее оборудование. Однако одним из примеров, когда соединение по постоянному току остается желательным, является мир модульных синтезаторов, где статические или медленные сигналы используются для управления различными параметрами, такими как высота тона или низкочастотные осцилляторы LFO.

TotalMix FX – микшер с комплексными параметрами маршрутизации и мониторинга
Большинство аудиоинтерфейсов имеют традиционные выходы с соединением по переменному току, где используются соединительные конденсаторы, фильтрующие сверхнизкие частоты.

Эти частоты, как правило, считаются нежелательными для аудиосигналов, ведь они съедают запас и потенциально могут даже повредить внешнее оборудование. Однако одним из примеров, когда соединение по постоянному току остается желательным, является мир модульных синтезаторов, где статические или медленные сигналы используются для управления различными параметрами, такими как высота тона или низкочастотные осцилляторы LFO.

Все линейные выходы Fireface UFX III имеют схемотехнику DC-Coupled, позволяющую посылать управляющее напряжение (CV) или информацию о гейтовке на модульные синтезаторы и другое студийное оборудование.

Управляйте всеми состояниями устройства прямо с передней панели – удобный прямой доступ ко всем функциям.

USB 3 аудиодрайвера, Class Compliant совместимость
Fireface UFX III работает в двух разных режимах: USB 3 на основе драйвера и Class Compliant. Режим Class Compliant — это стандарт, который поддерживается такими операционными системами, как Windows, Mac OSX и дистрибутивами Linux. Никакие специальные драйверы не нужны, устройство распознается непосредственно после загрузки прошивки CC.

Fireface UFX III – это первый аудиоинтерфейс RME с полной поддержкой USB 3.0 в режиме Class Compliant. Это открывает доступ ко всем каналам для Linux, Mac и iPadOS без драйверов. iPad Pro с USB C может обрабатывать до 94 каналов для записи и воспроизведения в TotalMix FX на iPad и на системном уровне.
Удаленное управление ARC USB — Plug’n Play Plus

Опциональный пульт ARC USB подключается к компьютеру через USB и общается непосредственно с TotalMix FX. Он имеет 15 полностью назначаемых кнопок с подсветкой, одно энкодерное колесо и TS-разъем для подключения педального переключателя.

ARC USB – это USB 1.1 MIDI пульт дистанционного управления для Fireface UFX III. Благодаря тому, что оно работает как устройство класса UAC 1, оно является оригинально совместимым с Windows и Mac OS X. Как только оно появится в операционной системе, TotaIMix FX автоматически обнаружит ARC USB и свяжется с ним с помощью простых дистанционных MIDI -команд для управления UFX III.

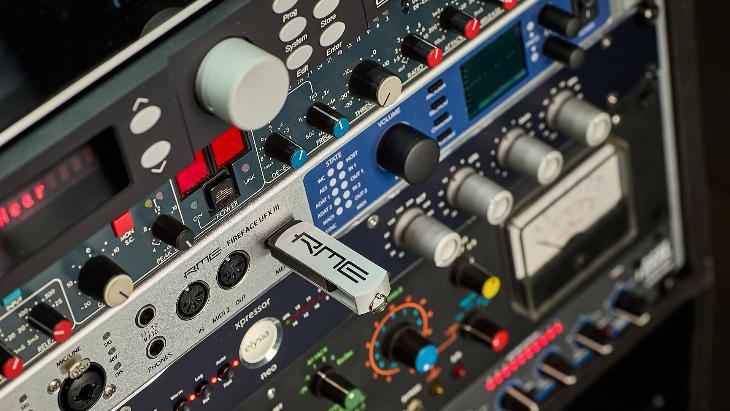

Прямая USB-запись DURec
DURec – это интегрированный цифровой рекордер для всех входов и выходов, который записывает непосредственно на устройства памяти USB, подключенные через USB-порт. Fireface UFX III записывает на USB-накопители или жесткие диски емкостью до 2 ТБ. Функциональность записи обеспечивается внутренним DSP и не зависит от подключенного компьютера Windows или Mac. Функция прямой USB-записи превращает устройства серии Fireface UFX в автономные полевые рекордеры, а также в мощные многоканальные проигрыватели предыдущих записей, которые могут использоваться, например, для виртуального саундчека. Живые выступления, репетиции или спонтанные джем-сейшны можно записывать и воспроизводить непосредственно с носителя даже полностью автономно без компьютера или программного обеспечения.

Еще больше выдающихся функций!
Цифровой микшер TotalMix FX обеспечивает высокую функциональность и неограниченные возможности маршрутизации как в студии, так и на сцене.

Программное обеспечение DigiCheck предлагает очень точные средства для измерения, тестирования, индикации и анализа цифровых аудиопотоков.

Технология SteadyClock FS обеспечивает эталонно точную тактовую синхронизацию и высококачественное цифро-аналоговое преобразование, чтобы вы слышали свой микс таким, какой он есть, с наименьшим джиттером и высокой стойкостью к возникновению паразитного эффекта дрожания.

Фирменные регулярно обновляемые драйверы RME USB для Mac и ПК обеспечивают супернадежную передачу аудиоданных с наименьшей задержкой и высокую стабильность работы.

Технические характеристики RME Fireface UFX III

• АНАЛОГОВАЯ ЧАСТЬ
• АЦ, линейные входы 1 – 8, задняя панель
• Вход: 6,3 мм TRS, электронно сбалансированный
• Соотношение "сигнал/шум" на "Lo Gain": 116 дБ (AES17), 118 дБA
• Соотношение сигнал/шум на +4 dBu: 115 дБ (AES17), 117 дБA
• АЧХ при 44,1 кГц, допуск –0,1 дБ: 8,9 Гц – 20,4 кГц
• АЧХ при 96 кГц, допуск –0,5 дБ: 4,3 Гц – 45,2 кГц
• АЧХ при 192 кГц, допуск –1 дБ: 3 Гц – 89 кГц
• Фильтр: Short Delay Sharp, задержка 5/5/6 сэмплов
• СКНС при -1 дБFS: <-120 дБ, <0,0001%
• СКНС + шум при -1 дБFS: <-110 дБ, <0,00032%
• Межканальное затухание: > 110 дБ
• Максимальный уровень входного сигнала: +19 дБu
• Входящий импеданс на 1 кГц: 10 кОм несимметричный, 10,6 кОм симметричный
• Входящая чувствительность: переключается между “Lo Gain” и “+4 dBu”
• Уровень входного сигнала для 0 дБFS при Lo Gain: +19 дБu
• Уровень входного сигнала для 0 дБFS при "+4 dBu": +13 дБu
• Цифровая чувствительность: регулируемая от 0 до +12 дБ
• Минимальный уровень для 0 дБFS: +1 дБu, -1,2 дБV
• Микрофонные входы 9 – 12, передняя панель. Характеристики, как АЦ, кроме:
• Вход: XLR, электронно сбалансированный
• Входной импеданс на 1 кГц: 3,4 кОм
• Соотношение сигнал/шум на чувствительности 0 дБ: 117 дБ (AES17), 119,5 дБA
• СКНС + шум при -1 дБFS, чувствительность +20 дБ: <-110 дБ, <0,00032%
• АЧХ при 44,1 кГц, допуск –0,1 дБ: 10,7 Гц – 20,3 кГц
• АЧХ при 96 кГц, допуск –0,5 дБ: 5,1 Гц – 45,0 кГц
• АЧХ при 192 кГц, допуск –1 дБ: 3,5 Гц – 88 кГц
• Эквивалентный входной шум при чувствительности 60 дБ, источник 150 Ом, A-взвешенный: -129,8 дБu
• Диапазон входной чувствительности: 75 дБ
• Максимальный уровень входного сигнала при чувствительности 0 дБ: +18 дБu
• Максимальный уровень входного сигнала при чувствительности 75 дБ: -57 дБu
• Индикатор клипирования "CLIP": 0 дБFS
• Индикатор наличия сигнала SIG: -60 дБFS
• Инструментальные входы 9 – 12, передняя панель. Характеристики, как АЦ, кроме:
• Вход: 6,3 мм джек TS, несимметричный
• Входной импеданс на 1 кГц: 1 МОм
• Соотношение "сигнал/шум": 116 дБ (AES17), 118,5 дБA
• АЧХ при 44,1 кГц, допуск –0,5 дБ: 2,4 Гц – 20,0 кГц
• АЧХ при 96 кГц, допуск –1 дБ: 1,6 Гц – 28 кГц
• АЧХ при 192 кГц, допуск –3 дБ: 0,8 Гц – 54 кГц
• СКНС + шум при -1 дБFS, чувствительность 20 дБ: <-107 дБ, <0,00045%
• Диапазон входной чувствительности: 42 дБ
• Максимальный уровень входного сигнала при чувствительности 8 дБ: +21 дБu
• Максимальный уровень входного сигнала при чувствительности 50 дБ: -21 дБu
• ЦА, линейные выходы 3 – 8, задняя панель
• Выход: 6,3 мм джек TRS, серво-сбалансированный
• Соотношение "сигнал/шум" при "Hi Gain": 116,5 дБ (AES17), 118,5 дБA
• Соотношение сигнал/шум при +4 dBu: 116 дБ (AES17), 118 дБA
• Соотношение "сигнал/шум" при "-10 dBV": 107 дБ (AES17), 109 дБA
• АЧХ при 44,1 кГц, допуск –0,1 дБ: 0 Гц – 20,2 кГц
• АЧХ при 96 кГц, допуск –0,5 дБ: 0 Гц – 44,6 кГц
• АЧХ при 192 кГц, допуск –1 дБ: 0 Гц – 77,5 кГц
• СКНС + шум: <-110 дБ, <0,00032%
• Межканальное затухание: > 110 дБ
• Уровень выходного сигнала: переключается между “Hi Gain”, “+4 dBu” и “-10 dBV”
• Уровень выходного сигнала при 0 дБFS, "Hi Gain": +19 дБu
• Уровень выходного сигнала при 0 дБFS, "+4 dBu": +13 дБu
• Уровень выходного сигнала при 0 дБFS, "-10 dBV": +2 дБu (+4,2 дБu)
• Выходной импеданс: 75 Ом
• ЦА, мониторный стереовыход XLR (1 – 2). Характеристики, как ЦА, кроме:
• Выход: XLR, симметричный
• Уровень выходного сигнала: переключается между “24 dBu”, “Hi Gain”, “+4 dBu” и “-10 dBV”
• Уровень выходного сигнала при 0 дБFS, "24 dBu": +24 дБu
• Уровень выходного сигнала при 0 дБFS, "Hi Gain": +19 дБu
• Уровень выходного сигнала при 0 дБFS, "+4 dBu": +13 дБu
• Уровень выходного сигнала при 0 дБFS, "Low": +2 дБV
• Максимальная мощность на канал при погрузке 32 Омы, СКНС 0,02%: 200 мВт (2,5 Вrms, +10 дБu)
• Соотношение "сигнал/шум" при "High": 116,5 дБ (AES17), 118,5 дБA
• Соотношение "сигнал/шум" при "Low": 115 дБ (AES17), 117 дБA
• Выходной импеданс: 2 Омы
• MIDI
• 2 x MIDI входы/выходы на 5-пиновых разъемах DIN
• Гальванически изолированный вход с оптическим соединением
• Высокоскоростной режим: джиттер и время отклика обычно менее 1 мс
• Отдельные 128-байтные FIFO-стеки для входа и выхода
• 2 x MIDI входы/выходы через MADI
• Невидимая передача через User-бит канала 56 (до 48 кГц)
• Невидимая передача через User-бит канала 28 (до 96 кГц)
• ЦИФРОВАЯ ЧАСТЬ
• Тактовая синхронизация: внутренняя, ADAT, AES, SPDIF, word clock
• Подавление джиттера: > 50 дБ (> 1 Гц)
• Эффективное влияние джиттера тактовой частоты на АЦП и ЦАП: почти нулевой
• ФАПЧ обеспечивает полное отсутствие выпадения сэмплов даже при джиттере свыше 100 нс.
• Цифровая бит-тактировка ФАПЧ для беспроблемной работы ADAT с разной скоростью
• Поддержка частот дискретизации: от 28 кГц до 200 кГц
• ЦИФРОВЫЕ ВХОДЫ
• MADI
• Оптический через дуплексный разъем SC FDDI
• 62.5/125 и 50/125 совместимость
• Коаксиальный через разъем BNC (вход Word Clock), 75 Ом
• Высокочувствительный входной каскад (< 0,2 В pp)
• Принимает 56-канальный и 64-канальный режимы, а также 96k Frame
• Стандартная скорость: до 64 каналов 24 бита / 48 кГц
• S/MUX: до 32 каналов 24 бита / 96 кГц
• S/MUX4: до 16 каналов 24 бита / 192 кГц
• Диапазон блокировки: 25 кГц – 54 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• AES/EBU
• 1 x XLR, трансформаторно сбалансированный гальванически разрешенный в соответствии с AES3-1992
• Высокочувствительный входной каскад (< 0,3 В pp)
• Совместимость с SPDIF (IEC 60958)
• Принимает потребительский и профессиональный форматы
• Диапазон блокировки: 27 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• Оптический ADAT
• 2 x TOSLINK, формат в соответствии со спецификациями Alesis
• Стандартная скорость: 8 каналов 24 бита/до 48 кГц
• Двойная скорость (S/MUX): 4 канала 24 бита / 96 кГц
• Четырехкратная скорость (S/MUX4): 2 канала 24 бита / 192 кГц
• Бит-тактирование ФАПЧ обеспечивает идеальную синхронизацию даже при работе с разными скоростями.
• Диапазон блокировки: 31,5 кГц – 50 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• Оптический SPDIF (ADAT 2)
• 1x оптический, согласно IEC 60958
• Принимает потребительский и профессиональный форматы
• Диапазон блокировки: 27 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• Word Clock
• Коаксиальный BNC
• Переключатель на внутренний терминатор 75 Ом
• Автоматическое определение двойной/четырехкратной скорости и внутренняя конвертация на одинарную скорость
• SteadyClock гарантирует синхронизацию со сверхнизким джиттером даже при работе с разными скоростями
• Не реагирует на смещение постоянного тока в сети
• Схема адаптации сигнала: обновление сигнала через автоматическую центровку и гистерезис
• Защита от перевалки
• Диапазон уровней: 1,0 В pp – 5,6 В pp
• Диапазон блокировки: 27 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• ЦИФРОВЫЕ ВЫХОДЫ
• MADI
• Оптический через дуплексный разъем SC FDDI
• 62.5/125 и 50/125 совместимость
• Коаксиальный через разъем BNC (вход Word Clock), 75 Ом
• Высокочувствительный входной каскад (< 0,2 В pp)
• Принимает 56-канальный и 64-канальный режимы, а также 96k Frame
• Стандартная скорость: до 64 каналов 24 бита / 48 кГц
• S/MUX: до 32 каналов 24 бита / 96 кГц
• S/MUX4: до 16 каналов 24 бита / 192 кГц
• Диапазон блокировки: 25 кГц – 54 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• AES/EBU
• XLR, трансформаторно сбалансированный гальванически разрешенный в соответствии с AES3-1992
• Уровень выходного сигнала: Professional 4,5 В pp, Consumer 2,6 В pp
• Формат “Professional” в соответствии с AES3-1992, поправка 4
• Формат “Consumer” (SPDIF) в соответствии с IEC 60958
• Режим Single Wire, частота дискретизации от 28 кГц до 200 кГц
• ADAT
• 2 x TOSLINK, формат в соответствии со спецификациями Alesis
• Стандартная скорость: 8 каналов 24 бита/до 48 кГц
• Двойная скорость (S/MUX): 4 канала 24 бита / 96 кГц
• Четырехкратная скорость (S/MUX4): 2 канала 24 бита / 192 кГц
• Оптический SPDIF (ADAT 2)
• 1x оптический, согласно IEC 60958
• Принимает потребительский и профессиональный форматы
• Диапазон блокировки: 27 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)
• Word Clock
• Коаксиальный BNC
• Максимальное выходное напряжение 5 В pp
• Выходное напряжение на терминаторе 75 Ом: 4 В pp
• Выходной импеданс: 10 Ом
• Диапазон частот: 27 кГц – 200 кГц
• ОБЩИЕ ХАРАКТЕРИСТИКИ
• Источник питания: внутренний импульсный блок питания, 100 – 240 В переменного тока, 36 Вт.
• Энергопотребление в режиме ожидания: 19 Вт
• Типовая потребляемая мощность: 22 – 25 Вт
• Размеры, включая рековые крепления (ШxВxГ): 483 x 44 x 210 мм
• Размеры без речных креплений (ШxВxГ): 440 x 44 x 210 мм
• Полная глубина: 240 мм
• Вес: 3 кг
• Диапазон рабочих температур: от +5°C до +50°C
• Относительная влажность: < 75%, без конденсации
