Аудиоинтерфейс Egosystems ESI UGM192

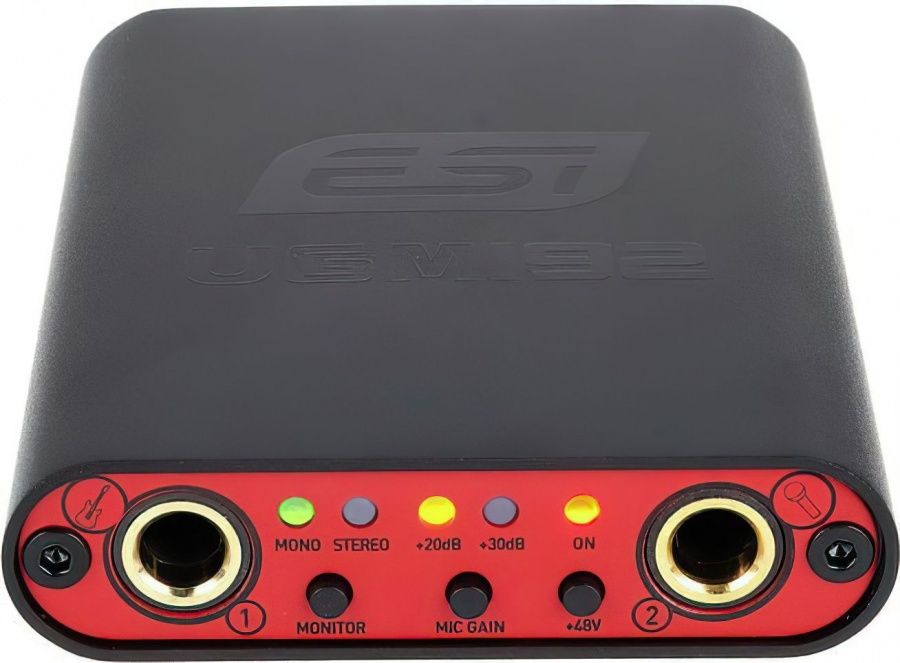

Немецкая компания ESI всегда ассоциировалась с оригинальными недорогими продуктами. Новый звуковой интерфейс UGM192 удивляет своими крошечными размерами, всего 87 x 67 мм, при этом являясь полноценным профессиональным интерфейсом.

Он имеет микрофонный вход с поддержкой +48В, гитарный вход, выход на наушники. Поддерживает 24 бит 192 кГц с конвертерами 114 дБ, и имеет собственные продвинутые драйвера под Windows и панель под Mac. Есть аппаратный мониторинг сигнала. Более того, отдельный вход для источника питания и совместимость с UAC2.0 делает его прекрасным выбором для мобильной звукозаписи. Именно для мобильного применения очень пригодится малюсенькие размеры и габариты. Официальный видеоролик рассказывает о том, как можно записывать дорожки прямо на iPhone.

Хотя данный интерфейс заявлен как USB3.1, это относится только к типу разъёма подключения, USB-C. Протокол работы у устройства всегда USB2.0. Мы попробовали подключить UGM192 к Intel USB3.1 контроллеру сертифицированным кабелем от USB3.1 Gen2 жесткого диска (10 Гбит/c). Устройство ESI возвращает дескриптор USB2.0 и работает на скорости 480 Мбит/c. То есть аппаратно внутри это на 100% USB2.0. Надо сказать, что USB-C более крепкий и долговечный, чем micro USB, поэтому его применение в мобильном интерфейсе более чем оправдано. Кстати, производитель даёт в комплекте целых два кабеля для подключения, с разъёмами USB-C на концах и со стандартным USB2.0 разъёмом.

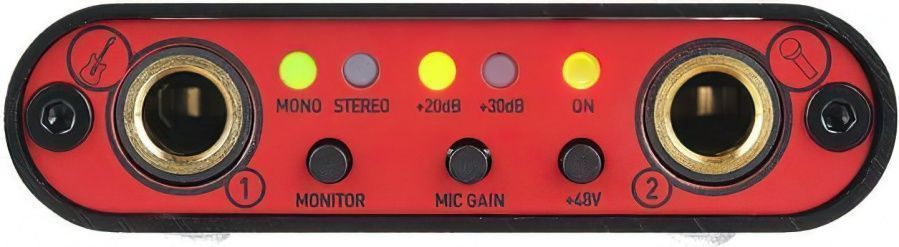

Корпус интерфейса - полностью металлический, все его части выполнены из крашенного алюминия. В целях уменьшения габаритов микрофонный вход вместо XLR выполнен на разъёме TRS. Понадобится переходник или готовый кабель с TRS и XLR на конце для подключения микрофона. Есть ли в разъёме питание +48В? Мы специально подключили вольтметр, который показал, что всё в порядке, фантомное питание нисколько не пониженное. Главное отличие от привычных интерфейсов - отсутствие ручки GAIN. Вместо неё имеется переключатель на 3 положения: по умолчанию, +20 дБ, +30 дБ.

Максимальный уровень микрофонного и гитарного входа сигнала составляет приблизительно 0.3Vrms. Импеданс гитарного входа 500 кОм. Немаловажно подчеркнуть, что текущие режимы отображаются яркими светодиодными индикаторами, которые располагаются над миниатюрными кнопками.

Выход на наушники довольно громкий, максимальный уровень +6.4dBu при искажениях 0.0024%. В пересчёте на мВт получаем 80 мВт на 32 Ом. Для большинства массовых моделей наушников громкости хватит.

Отдельное питание здесь не увеличивает мощность усилителя. Дополнительный для того, чтобы при подключении к iPhone или iPad, внутренний аккумулятор этих мобильных устройств не разряжался.

Начинка ESI UGM192 как и всегда довольно самобытная, отличается от многих аналогичных устройств.

ESI UGM192 — самый миниатюрный профессиональный звуковой интерфейс
Немецкая компания ESI всегда ассоциировалась с оригинальными недорогими продуктами. Новый звуковой интерфейс UGM192 удивляет своими крошечными размерами, всего 87 x 67 мм, при этом являясь полноценным профессиональным интерфейсом.

Он имеет микрофонный вход с поддержкой +48В, гитарный вход, выход на наушники. Поддерживает 24 бит 192 кГц с конвертерами 114 дБ, и имеет собственные продвинутые драйвера под Windows и панель под Mac. Есть аппаратный мониторинг сигнала. Более того, отдельный вход для источника питания и совместимость с UAC2.0 делает его прекрасным выбором для мобильной звукозаписи. Именно для мобильного применения очень пригодится малюсенькие размеры и габариты. Официальный видеоролик рассказывает о том, как можно записывать дорожки прямо на iPhone.

Хотя данный интерфейс заявлен как USB3.1, это относится только к типу разъёма подключения, USB-C. Протокол работы у устройства всегда USB2.0. Мы попробовали подключить UGM192 к Intel USB3.1 контроллеру сертифицированным кабелем от USB3.1 Gen2 жесткого диска (10 Гбит/c). Устройство ESI возвращает дескриптор USB2.0 и работает на скорости 480 Мбит/c. То есть аппаратно внутри это на 100% USB2.0. Надо сказать, что USB-C более крепкий и долговечный, чем micro USB, поэтому его применение в мобильном интерфейсе более чем оправдано. Кстати, производитель даёт в комплекте целых два кабеля для подключения, с разъёмами USB-C на концах и со стандартным USB2.0 разъёмом.

Корпус интерфейса - полностью металлический, все его части выполнены из крашенного алюминия. В целях уменьшения габаритов микрофонный вход вместо XLR выполнен на разъёме TRS. Понадобится переходник или готовый кабель с TRS и XLR на конце для подключения микрофона. Есть ли в разъёме питание +48В? Мы специально подключили вольтметр, который показал, что всё в порядке, фантомное питание нисколько не пониженное. Главное отличие от привычных интерфейсов - отсутствие ручки GAIN. Вместо неё имеется переключатель на 3 положения: по умолчанию, +20 дБ, +30 дБ.

Максимальный уровень микрофонного и гитарного входа сигнала составляет приблизительно 0.3Vrms. Импеданс гитарного входа 500 кОм. Немаловажно подчеркнуть, что текущие режимы отображаются яркими светодиодными индикаторами, которые располагаются над миниатюрными кнопками.

Выход на наушники довольно громкий, максимальный уровень +6.4dBu при искажениях 0.0024%. В пересчёте на мВт получаем 80 мВт на 32 Ом. Для большинства массовых моделей наушников громкости хватит.

Отдельное питание здесь не увеличивает мощность усилителя. Дополнительный для того, чтобы при подключении к iPhone или iPad, внутренний аккумулятор этих мобильных устройств не разряжался.

Начинка ESI UGM192 как и всегда довольно самобытная, отличается от многих аналогичных устройств.

Внутри на плате с двух сторон довольно плотный монтаж элементов. Цифровая часть основывается на микроконтроллере Bravo SA9127. Он поддерживает частоты до 192 кГц и славится очень низким энергопотреблением.

Стерео кодек CS4272 очень популярен в недорогих профессиональных интерфейсах, так как имеет неплохие паспортные характеристики (динамический диапазона 114 дБ, Кг+шум -100 дБ) и обладает очень приличным звуком. Прочие элементы схемы собраны на операционных усилителях JRC4580.

Панель традиционно для ESI имеет лаконичный профессиональный вид, пикметры, индикацию текущей частоты работы. Минимальный размер ASIO буфера всего 32 семпла. Имеется также настройка USB буфера для улучшения стабильности работы при медленных ЦПУ компьютера.

Фирменная технология DirectWIRE позволяет гибко перенаправлять и микшировать сигналы между виртуальными каналами устройства. Это может пригодиться для объединения звуков ASIO и MME/WDM приложений или для интернет-вещания.

Величина задержки при буфере 64 семпла составляет 10 мс. Это типичное значение для USB2.0 интерфейсов.

Технические характеристики ESI UGM192:

• аудиоинтерфейс USB 3.1 с разъемом USB-C (кабель в комплекте)
• USB 2.0 совместимый (кабель в комплекте)
• питание от шины USB
• отдельный разъем питания для дополнительного использования (microUSB)
• профессиональный микрофонный предусилитель с симметричным 1/4 "TRS-разъемом
• переключается поддержка фантомного питания 48 В
• профессиональный инструментальный вход Hi-Z с несбалансированным 1/4 "TS разъемом
• линейный / выход на наушники с 1/4 "стерео разъемом TRS
• АЦП 24-бит / 192 кГц (A-взвешенный динамический диапазон 114 дБ)
• преобразователь 24-бит / 192 кГц DA (взвешенный по динамическому диапазону 114 дБ)
• 100% класс соответствии
• работает с OS X / Mac OS (10.9 и выше) с собственной поддержкой CoreAudio (32-битная и 64-битная)
• драйвер EWDM для Windows 7/8 / 8.1 / 10 с ASIO 2.0, MME, WDM и DirectSound (32-разрядный и 64-разрядный)
• поддержка DirectWIRE под Windows с виртуальными аудиоканалов для внутренней петлевой записи
• размеры ок. 87мм х 67мм
