Цифровые процессоры и системные контроллеры для концертов

Этот обзор поможет вам выбрать цифровые процессоры и системные контроллеры для концертов, оценивая DSP‑мощность, качество АЦП/ЦАП, функционал кроссоверов, лимитеров и возможности сетевого управления. Вы получите практические рекомендации по интеграции в сценические системы и критериям выбора для арен, туринга и проката, чтобы ваша звуковая система работала надёжно и прозрачно.

Обзор цифровых процессоров

Определение цифровых процессоров

Вы рассматриваете цифровой процессор как центральный модуль для обработки аудиосигналов: он оцифровывает входы, выполняет кроссоверы, эквалайзеры, динамическую обработку и задержки, а затем выдаёт оптимизированные выходы для усилителей или сетевых интерфейсов, обеспечивая точную настройку и защиту вашей акустики.

Важность в звуковых системах

Вы полагаетесь на процессор для согласования акустики, управления динамикой и маршрутизации сигналов между микшером и усилителями; без него вы рискуете получить неравномерное покрытие, искажения и повреждение колонок на концерте.

Вы получаете точную синхронизацию времени и фазы между драйверами, встроенные лимитеры и мониторинг для защиты оборудования, а также сетевое управление и пресеты, которые позволяют быстро адаптировать вашу систему к разным площадкам и режимам работы.

Ключевые характеристики цифровых процессоров

• Мощность DSP — обеспечивает вам достаточный запас вычислений для FIR, многополосной компрессии и сложных матриц маршрутизации.
• Типы фильтров (FIR/IIR) — даёт вам выбор между линейно-фазовой обработкой и экономичной латентностью.
• Кроссоверы и настройка полос — позволяет вам гибко конфигурировать двух-, трёх- и четырёхполосные системы.
• Параметрический и графический эквалайзер — даёт вам инструменты для точечной коррекции АЧХ помещения.
• Многополосная динамика и лимитеры — защищают вашу акустику и усилители при пиковых сигналах.
• Задержки и выравнивание времени — позволяют вам синхронизировать драйверы и кластеры на расстоянии.
• Низкая и предсказуемая задержка — критична для мониторинга и живого звучания, которую вы контролируете.
• Разъёмы и формат I/O — поддержка аналоговых входов, AES3, MADI, Dante, AES67 для вашей гибкости подключения.
• Сетевое управление и протоколы — даёт вам удалённый контроль, мониторинг и интеграцию в инфраструктуру VENUE/Dante/AVB.
• Матричное маршрутизационное ядро — позволяет вам легко перенаправлять сигналы и формировать подмиксы.
• Пресеты и сохранение сцен — ускоряют вашу подготовку и дают возможность быстрого переключения между шоу.
• Мониторинг и метрики в реальном времени — вы видите уровни, клиппинг, температуру и состояние каналов.
• Резервирование и отказоустойчивость — снижает риск простоя на ваших мероприятиях.
• Обновления прошивки и безопасность — поддерживают совместимость и защищают ваши настройки и доступ.
• Физическая надёжность и питание — обеспечивает вам стабильную работу в туровых и стационарных условиях.

Возможности обработки сигналов

Вы получаете полный набор обработки: параметрический EQ, FIR и IIR-фильтры, линейно-фазовые опции, многополосная компрессия, лимитирование и адаптивные алгоритмы; всё это позволяет вам точно корректировать АЧХ, контролировать динамику и минимизировать искажения при больших уровнях звука.

Интеграция с другим оборудованием

Вы подключаете процессор к микшеру, усилителям и сетям через аналог, AES3, Dante, AES67 и MADI; поддержка Word Clock, SNMP и сетевого управления позволяет вам синхронизировать устройства, централизованно контролировать систему и быстро менять маршруты сигналов.

Процессоры поддерживают интеграцию с цифровыми микшерами, усилителями с DSP и облачными платформами — вы настраиваете права доступа, сохраняете пресеты и отслеживаете состояние в реальном времени через мобильные или десктопные приложения. Вы минимизируете время простоя и быстро адаптируете конфигурацию под требования конкретного концерта.

Популярные модели: обзор

Модель A: ключевые характеристики и производительность

Модель A сочетает мощный DSP с поддержкой FIR-фильтров, до 64×64 каналов Dante и гибкими кроссоверами. Вы получаете низкую латентность, точную фазовую настройку и встроенные лимитеры для защиты акустики. Интерфейс интуитивен, а набор преднастроек позволяет быстро развернуть систему, делая её надёжным вариантом для туринга и средних залов.

Модель B: ключевые характеристики и производительность

Модель B предлагает расширенную вычислительную мощность, нативную поддержку AES67 и многополосную компрессию, а также модульную архитектуру входов/выходов. Вы сможете детально калибровать систему с помощью параметрического EQ и автоматического выравнивания времени, что особенно полезно для сложных конфигураций арен и фестивалей.

Дополнительно модель B выделяется возможностью резервирования питания и сетевых путей, продвинутым мониторингом в реальном времени и подробной логикой предупреждений: вы отслеживаете нагрузку по каналам, состояние лимитеров и сетевые ошибки, что обеспечивает уверенную работу при длительных турне и ответственных мероприятиях.

Сравнение цифровых процессоров

Плюсы и минусы каждой модели

Вы быстро оцените сильные и слабые стороны каждой платформы: одни дают простоту и скорость настройки, другие — гибкость и расширяемость. Выберите устройство, опираясь на масштаб вашей сцены, требования к сети и степень автоматизации, чтобы ваша система служила надёжно и давала нужный звуковой результат.

Рекомендации в зависимости от сценария

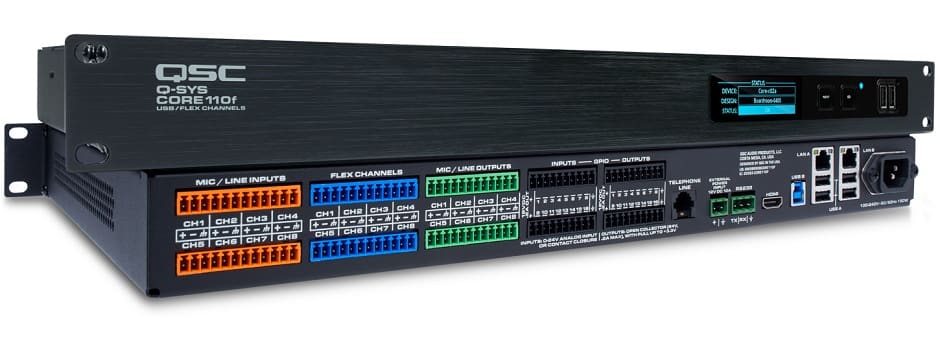

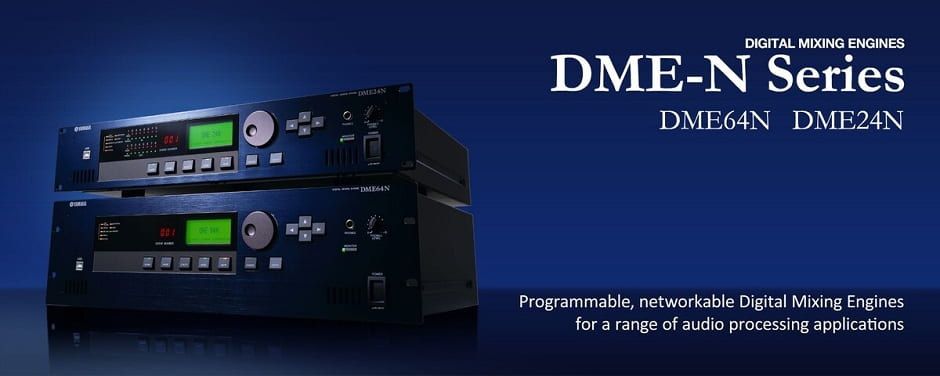

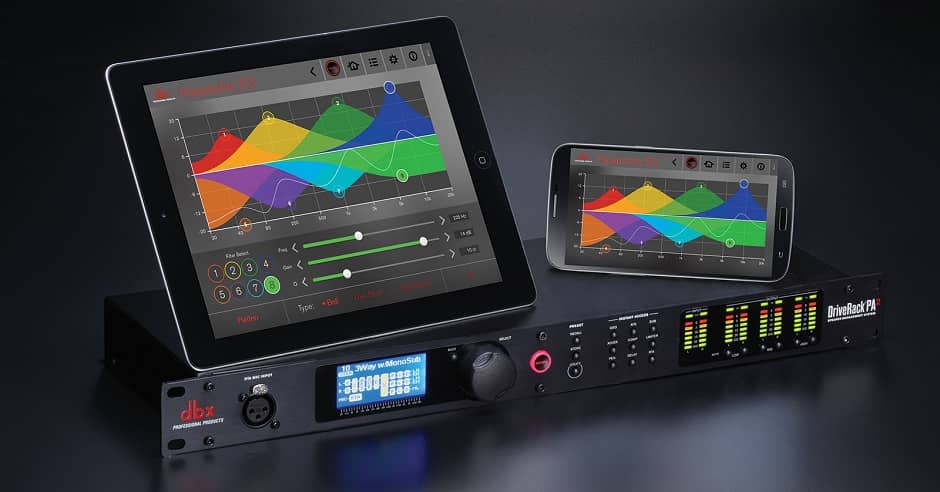

Если вы управляете малой сценой или арендным парком, выбирайте простые и быстрые решения (DBX, Yamaha). Для средних площадок и туров вам подойдут XTA или QSC с расширенными возможностями сети. Для крупных арен и инсталляций ориентируйтесь на Lake, BSS или Q-SYS, где важна точность, масштаб и резервирование.

При выборе учитывайте ваш бюджет, опыт команды и требуемую интеграцию с сетевыми протоколами (Dante, AES67). Планируйте резервы по DSP и каналам I/O, чтобы вы могли масштабировать систему без полной замены контроллера. Тестируйте пресеты в режиме репетиции и документируйте настройки для быстрого восстановления в полевых условиях.

Цифровые процессоры и системные контроллеры для концертов

Для достижения предсказуемого звучания на концертах вы должны выбирать процессоры с достаточной мощностью DSP, гибкими входами/выходами и поддержкой Dante/AES67, настраивать кроссоверы и фазовое выравнивание, устанавливать лимитеры и резервирование, проверять систему измерениями и тестами перед мероприятием; правильная конфигурация и регулярное обслуживание защищают вашу акустику и гарантируют стабильность работы в любых условиях.

FAQ

Вопрос: Что такое цифровой процессор и в чём отличие от системного контроллера?

Ответ: Цифровой процессор (DSP) — это устройство для обработки аудиосигнала: кроссоверы, эквализация, динамика, задержки и матрирование входов/выходов. Системный контроллер выполняет более широкие функции управления всей звуковой системой: маршрутизация, мониторинг состояния усилителей/динамиков, автоматизация пресетов, логика управления и резервирование. Процессор обычно располагается между микшером и усилителями и отвечает за чисто аудиальную обработку; контроллер объединяет DSP-функции с сетевым управлением, мониторингом и сценарной логикой для арен, фестивалей и проката.

Вопрос: Какие параметры учитывать при выборе процессора для концертной системы?

Ответ: Ключевые параметры: количество входов/выходов и их типы (аналог, AES3, Dante, AES67), доступная DSP-мощность и поддержка FIR, максимальная частота дискретизации (48/96 кГц), латентность, наличие встроенных кроссоверов и лимитеров, возможности матрирования и микширования, интерфейсы управления (Ethernet/Dante/USB/RS‑232), резервирование питания и сетей, простота создания и хранения пресетов. Для малого зала 8–16 кан. хватит простого DSP; для туринга — модульная платформа с Dante, многополосными лимитерами и аппаратным резервированием (например, Q-SYS Core, Lake, XTA). Учтите также техническую поддержку производителя и стоимость владения.

Вопрос: Как правильно настраивать кроссоверы, задержки и выравнивание фазы между драйверами?

Ответ: Выбор фильтра (Баттерворт, Линквица‑Райли, Бесселя, FIR) зависит от требуемой характеристической прозрачности и фазовых свойств; FIR обеспечивает линейно-фазовую характеристику, но требует больше DSP и вызывает задержку. Настройка шаги: 1) задать частоты раздела и крутизну исходя из акустики; 2) провести измерения АЧХ и импульсной характеристики (SMAART/REW); 3) выровнять временно: рассчитать задержку для каждого драйвера по расстоянию (t(ms) = расстояние(м) / 343 × 1000 ≈ расстояние × 2.915), применить задержки в DSP; 4) проверить фазу на частотах перекрытия и при необходимости скорректировать полюса/фазу или использовать линейно‑фазовые фильтры; 5) провести тонкую подгонку прослушиванием и измерениями, сохранив пресеты для разных конфигураций.

Вопрос: Как правильно настраивать лимитеры и защиту акустики без ухудшения звучания?

Ответ: Используйте иерархию защиты: стационарные лимитеры на каналах усилителей (пиковые и RMS), мультилентовые для субов и высоких полос, и глобальные brickwall‑лимитеры при необходимости. Параметры: Threshold — чуть ниже допустимой мощности/SPL акустики, Ratio — высокий для защиты (∞:1 для brickwall), Attack — минимально возможный для защиты от кратковременных пиков (или с lookahead), Release — настроить под музыкальную динамику, чтобы избежать «насоса». Проверяйте по синусоидальным/шумовым тестам, мониторьте искажения и температуру динамиков. Оставляйте запас по мощности (обычно 3–6 дБ) относительно номинального SPL и используйте измерения THD и частотную характеристику для финальной настройки.

Вопрос: Какие требования к сети и резервированию для надёжного сетевого управления (Dante, AES67, AVB)?

Ответ: Проект сети: выделенный аудиосеть (VLAN) с поддержкой QoS, гигабитные коммутаторы уровня L2/L3 с поддержкой Jumbo Frames и авто MDI/MDIX. Для Dante важны: однонаправленная синхронизация (PTP/Word Clock), настройка задержки в Dante Controller, использование Dante redundancy для критичных каналов. Для AES67/AVB требуется совместимость по часовому синхронизму и протоколам. Резервирование: дублирование сетевых путей и питания, горячее резервирование DSP/контроллеров и автоматическое переключение пресетов. Регулярно обновляйте прошивки, храните бэкапы конфигураций и используйте мониторинг (SNMP/реестр событий) для быстрого восстановления. Документируйте адресацию, пароли и схемы соединений для оперативной работы команды технического обслуживания.
