Что такое DMX-512 и как он работает: гид по управлению светом для начинающих

Краткий ответ: DMX-512 (Digital Multiplex) — это международный цифровой протокол для управления осветительным оборудованием, позволяющий одновременно контролировать до 512 каналов по одной линии связи. Контроллер отправляет цифровые команды каждому прибору через специальный кабель, где каждый канал получает значение от 0 до 255, что определяет яркость, цвет, движение или другой параметр света. DMX контроллер для начинающих – это пульт, через который оператор управляет всеми подключенными приборами, задавая каждому уникальный адрес и программируя световые сцены. Протокол является стандартом индустрии от концертных залов до «умных» домов и остается актуальным даже при появлении сетевых альтернатив.

Что означает аббревиатура DMX-512 и зачем этот протокол был создан

DMX-512 расшифровывается как Digital Multiplex 512, то есть «цифровой мультиплекс на 512 каналов». Число 512 указывает на максимальное количество каналов управления в одной линии – так называемом «юниверсе» (universe). Протокол был разработан в 1986 году инженерным комитетом USITT (United States Institute for Theatre Technology) как ответ на господствовавший в светотехнической индустрии хаос: каждый производитель выпускал оборудование с собственным проприетарным протоколом, и приборы разных брендов не могли «разговаривать» друг с другом.

До появления DMX-512 сценическое освещение управлялось аналоговыми сигналами — каждый канал требовал отдельного провода. Представьте концертный зал с 48 димерами: к каждому тянулся свой кабель от пульта, а вся система занимала огромный объем и была очень уязвима помех. Цифровой протокол DMX решил эту проблему раз и навсегда – теперь один тонкий кабель передает команды на сотни приборов одновременно.

Современная версия стандарта имеет официальное название ANSI E1.11 - DMX512-A, обновленное в 2004 году. Она полностью обратно совместима с оригинальным DMX-512 и добавляет ряд усовершенствований, в частности поддержку двунаправленной связи через расширение RDM (Remote Device Management).

Почему DMX-512 стал индустриальным стандартом

Успех DMX-512 объясняется несколькими фундаментальными преимуществами. Во-первых, это универсальность: любой прибор DMX-входом будет работать с любым контроллером, независимо от производителя. Во-вторых, это простота кабельной инфраструктуры – один кабель вместо десятков. В-третьих, это масштабируемость: когда 512 каналов становится маловато, достаточно добавить второй «юниверс», и система растет вдвое.

Именно поэтому DMX-512 что это вопрос, который рано или поздно задает каждый, кто начинает работать со сценическим, архитектурным или интерьерным освещением. Протокол используется на концертах, в театрах, на телевизионных студиях, в ночных клубах, для подсветки фасадов зданий и даже в системах «умный дом».

Как работает DMX-512: принцип передачи данных на простом языке

Чтобы понять, как работает DMX, следует представить почту с четко пронумерованными почтовыми ящиками. Контроллер — это «почтовое отделение», непрерывно рассылающее «письма» (пакеты данных) в каждый из 512 ящиков. Каждое «письмо» содержит одно число — от 0 до 255, определяющее конкретный параметр прибора: яркость, оттенок цвета, скорость вращения и т.д.

Физический уровень протокола построен на стандарте RS-485 — надежной промышленной шине, обеспечивающей передачу данных на расстояние до 300 метров без усилителей. Скорость передачи составляет 250 килободов (250 000 бит в секунду). Это означает, что полный пакет из 512 каналов обновляется примерно 44 раза в секунду — гораздо быстрее, чем человеческий глаз способен заметить любое мерцание.

Структура DMX-пакета

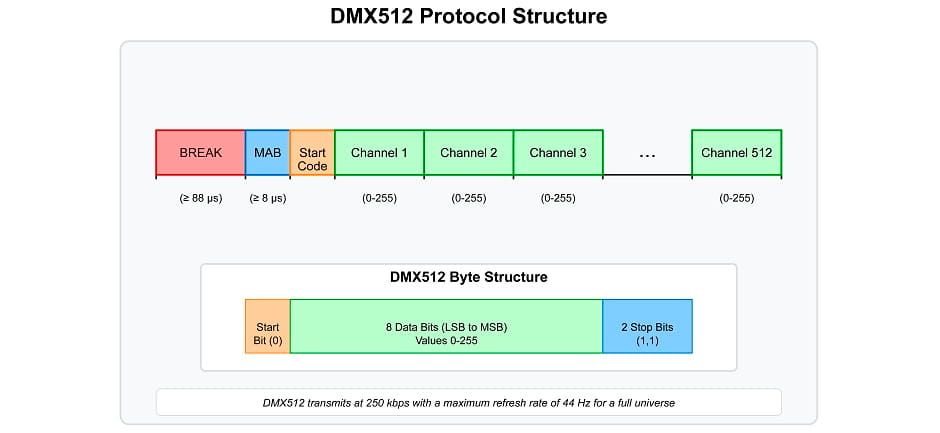

Каждый цикл передачи данных начинается со специального сигнала под названием Break — это пауза, которая сообщает всем приборам на линии: Внимание, сейчас начнется новый пакет! После "Break" следует короткий сигнал "Mark After Break" (MAB), а затем - стартовый байт (обычно равный нулю), указывающий тип данных.

Далее последовательно передаются значения каналов: первый байт — для канала 1, второй — для канала 2, и так далее к каналу 512. Каждый байт — это 8 бит информации, позволяющий кодировать 256 дискретных значений (от 0 до 255). Когда все каналы переданы, цикл повторяется из нового Break. Эта непрерывная циклическая передача и есть сущность протокола: контроллер постоянно «кричит» все значения, а каждый прибор «слушает» только свои каналы.

Юниверс, каналы и значения: три уровня DMX

Для новичка важно четко различать три ключевых понятия. «Юниверс» (universe) – это одна полная DMX-линия с 512 каналами. "Канал" (channel) - это одна ячейка для числового значения внутри юниверса. Значение (value) — число от 0 до 255, записанное в канал, определяющее конкретный параметр прибора.

Например, простой RGB-прожектор может занимать 3 канала: первый отвечает за интенсивность красного, второй – зеленого, третий – синего. Если записать в эти каналы значения 255, 0, 0, прожектор загорится алым. Комбинация же 255, 255, 0 даст желтый цвет. Более сложный прибор – скажем, подвижная голова (moving head) – может занимать от 8 до 36 каналов, каждый из которых управляет отдельной функцией: панорама, наклон, цветовое колесо, гобо, призма, фокус, яркость, скорость стробоскопа и т.д.

DMX-адресация: как приборы «знают», что команда — для них

Адресация — это, пожалуй, первое, что смущает новичков, но на самом деле принцип прост. Каждому прибору присваивается стартовый DMX-адрес – номер первого канала, с которого он начинает «слушать». Если прожектор использует 6 каналов и имеет стартовый адрес 1, он будет считывать значения из каналов 1, 2, 3, 4, 5 и 6. Следующий прибор следует адресовать начиная с канала 7, чтобы не возникло конфликта.

Практический пример адресации трех приборов

Рассмотрим реалистичный сценарий. У вас есть три прибора: два LED PAR-прожектора (по 7 каналов каждый) и одна подвижная голова (16 каналов). Адресация будет выглядеть так: первый PAR получает стартовый адрес 1 (занимает каналы 1-7), второй PAR - стартовый адрес 8 (занимает каналы 8-14), подвижная голова - стартовый адрес 15 (занимает каналы 15-30). Итого используется только 30 каналов из доступных 512, что оставляет огромный запас для расширения системы.

Адрес устанавливается непосредственно на приборе — либо с помощью цифрового дисплея с кнопками, либо через DIP-переключатели. DIP-переключатели – это ряд из 9 маленьких тумблеров, каждый из которых имеет свой «вес» в двоичной системе: 1, 2, 4, 8, 16, 32, 64, 128, 256. Чтобы выставить адрес 15, нужно включить переключатели с весом 1 и 2 15).

Что происходит, если адреса перекрываются

Ситуация, когда два прибора имеют одинаковый стартовый адрес, не ошибка в строгом техническом смысле — они будут просто получать идентичные команды и будут работать синхронно. Эту особенность даже используют специально: например, чтобы группа одинаковых прожекторов реагировала как одно целое. Однако если разные по типу приборы случайно получат одинаковый адрес, результат будет хаотичным и непредсказуемым.

DMX-контроллер для начинающих: типы и как выбрать

DMX-контроллер для начинающих — это устройство, которое генерирует DMX-сигнал и отправляет его приборам. Выбор контроллера – ключевое решение для любого светотехника, и рынок предлагает несколько принципиально разных категорий.

Аппаратные пульты (консоли)

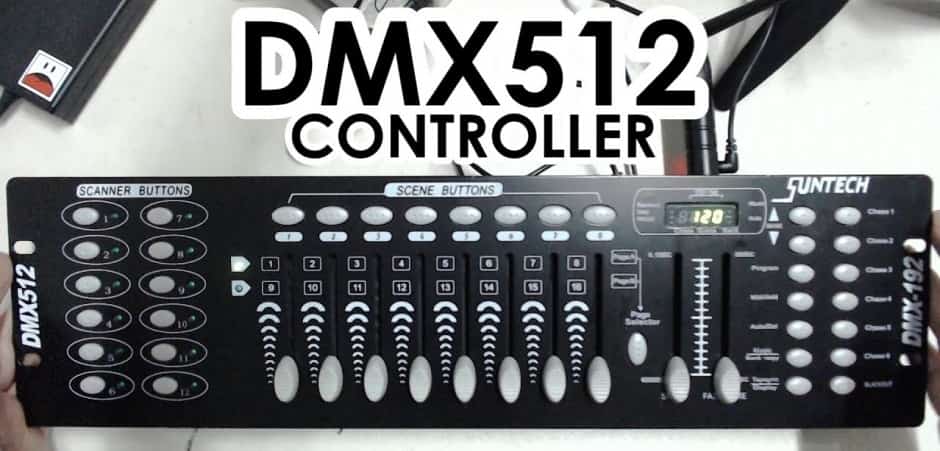

Аппаратный DMX-пульт – это отдельное устройство с физическими фейдерами (ползунками), кнопками и, как правило, небольшим дисплеем. Такие пульты бывают от самых простых моделей на 12–24 канала (достаточно для маленького бара или домашней студии) до профессиональных консолей на тысячи каналов для масштабных гастрольных шоу.

Для начинающего в Украине вполне подойдет пульт класса DMX-192 или DMX-384, который стоит ориентировочно от 1500 до 5000 гривен. Такой пульт позволяет вручную управлять до 12–24 приборами, сохранять запрограммированные сцены (chases) и запускать их одним нажатием кнопки.

Главное преимущество аппаратного пульта – тактильный контроль: вы физически двигаете фейдеры, видите текущее состояние на панели и не зависите от компьютера. Это особенно важно на живых мероприятиях, где стабильность и быстрота реакции критические.

Программные контроллеры (USB-DMX интерфейсы)

Альтернативный подход – использование компьютера или ноутбука с подключенным USB-DMX интерфейсом. Сам интерфейс – это компактное устройство размером с флешку или небольшую коробку, которое превращает данные с компьютера в DMX-сигнал. Управление осуществляется через специализированное программное обеспечение: FreeStyler (бесплатное), QLC+ (бесплатное, с открытым кодом), SweetLight, Daslight, LightJockey и другие.

Программный подход открывает более широкие возможности: сложное программирование таймлайнов, синхронизация с музыкой, 3D-визуализация сцены перед живым запуском, неограниченное количество эффектов. В то же время, он требует определенного уровня компьютерной грамотности и несет риск сбоев операционной системы во время шоу.

Беспроводные (Wireless) DMX-решения

Беспроводной DMX передает сигнал радиоканалом на частоте 2,4 ГГц, устраняя потребность в кабелях между контроллером и приборами. Передатчик подключается к DMX-выходу контроллера, а приемники к DMX-входам каждого прибора (или встраиваются производителем). Это идеальное решение для временных инсталляций, уличных событий или приборов, к которым физически сложно проложить кабель.

Однако беспроводные системы требуют внимательного отношения к радиопомехам: Wi-Fi-роутеры, Bluetooth-устройства и другие источники на той же частоте могут вызвать задержку или потерю пакетов. Качественные беспроводные DMX-модули (например, от CRMX/LumenRadio или W-DMX/Wireless Solution) имеют механизмы частотного скачка, которые минимизируют эти риски, но и стоят соответственно.

Кабели, разъемы и топология подключение

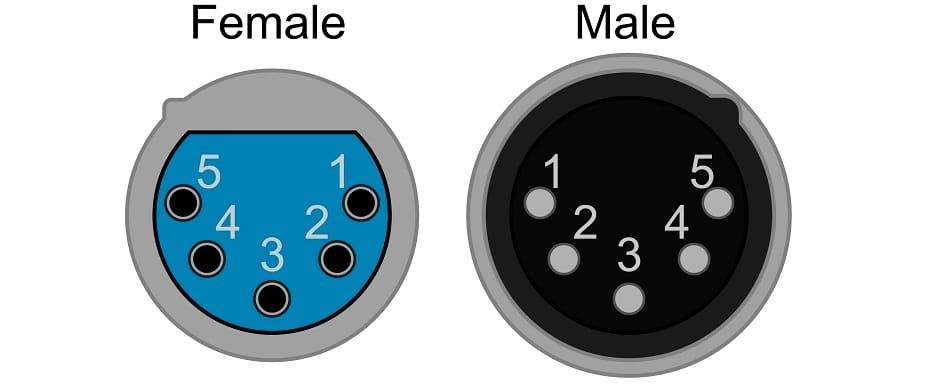

Физическое соединение DMX-устройств — это отдельная тема, где ошибки случаются чаще всего, особенно среди начинающих. Стандарт DMX-512 официально требует использования 5-контактных XLR-разъемов и специального кабеля с волновым сопротивлением 110 Ом. Однако в реальной практике, особенно среди бюджетного оборудования, широко распространены 3-контактные XLR-разъемы. Разница в том, что 5-контактный разъем подразумевает возможность передачи второй пары данных (для двойного юниверса), тогда как для стандартного подключения вполне достаточно трех контактов: «земля», «данные+» и «данные-».

Почему нельзя использовать обычный аудиокабель

Одна из самых распространенных ошибок – подмена DMX-кабеля обычным микрофонным XLR-кабелем. Зрительно они идентичны, но внутренняя структура отличается: аудиокабель имеет волновое сопротивление примерно 75 Ом, тогда как DMX-кабель – 110 Ом. На коротких дистанциях и с небольшим количеством приборов аудиокабель может работать, создавая ложное чувство нормальности. Однако с увеличением длины линии или количества устройств начинаются проблемы: мерцание, хаотический мигание, «замораживание» приборов в случайном состоянии. Поэтому для надежной работы всегда следует использовать именно DMX-кабели.

Последовательное соединение (Daisy Chain) и терминатор

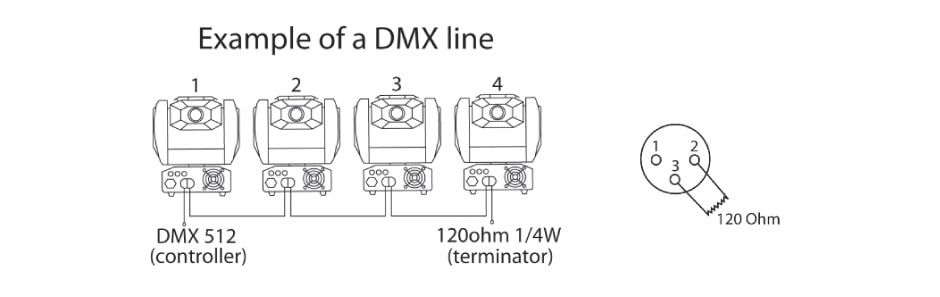

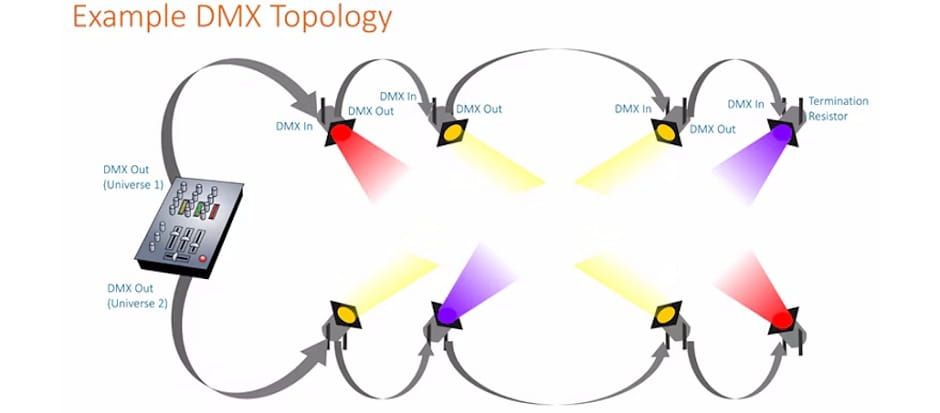

Приборы в DMX-линии соединяются последовательно цепочкой (daisy chain). Кабель идет от DMX-выхода (OUT или THRU) первого прибора к DMX-входу (IN) второго, затем от выхода второго ко входу третьего и так далее. Стандарт рекомендует подключать не более 32 устройств на одну линию. Если требуется больше, используйте DMX-сплиттер (разветвитель), который создает несколько независимых линий с одного входного сигнала.

На последнем приборе в цепочке следует установить DMX-терминатор – небольшую заглушку с резистором 120 Ом между контактами «данные+» и «данные-». Терминатор поглощает дошедший до конца линии сигнал, предотвращая его отражение назад по кабелю, что могло бы повлечь за собой помехи. Многие начинающие игнорируют терминатор, и на малых системах это может не заметиться, но на профессиональных инсталляциях его отсутствие — гарантированный источник проблем.

Практическое подключение: пошаговая инструкция для новичка

Эта инструкция поможет собрать первую рабочую DMX-систему даже тому, кто никогда раньше не имел дела со светотехникой.

Шаг 1: Составьте план адресации

Перед тем как браться за кабели, запишите все свои приборы, количество каналов каждого (информация есть в инструкции или на корпусе) и определите стартовые адреса. Например: прибор А (4 канала) – адрес 1, прибор Б (4 канала) – адрес 5, прибор В (8 каналов) – адрес 9.

Шаг 2: Выставьте адреса на приборах

На каждом приборе установите вычисленный стартовый адрес через дисплей или переключатели DIP. Убедитесь, что прибор находится в правильном канальном режиме — многие приборы имеют несколько режимов (например, 4-канальный и 8-канальный), и выбранный режим должен соответствовать вашему плану адресации.

Шаг 3: Соедините приборы кабелями

Подключите кабель DMX от выхода контроллера к входу первого прибора. Дальше – от выхода первого до входа второго и так далее. Установите терминатор на последний прибор в цепи. Силовые кабели (питание 220 В) подключите отдельно – не путайте их с DMX-линией.

Шаг 4: Включите систему и проверьте

Включите все приборы и контроллер. Поднимайте фейдеры канала 1 – первый прибор должен реагировать. Перейдите к каналам следующего прибора – и он должен откликнуться. Если прибор не реагирует, проверьте адрес, канальный режим, целостность кабеля и правильность подключения (IN vs OUT).

Где применяется DMX-512 в Украине

Протокол DMX-512 нашел очень широкое применение в украинских реалиях. Сценическое освещение — это, конечно, классический и очевидный вариант: практически каждый концертный зал, театр, конференц-зал и ночной клуб от Киева до Ужгорода использует DMX для управления световыми приборами.

Архитектурная подсветка

Многие украинские города активно используют DMX-управляемую подсветку фасадов, мостов, памятников и общественных пространств. LED-прожекторы с DMX-управлением позволяют динамически изменять цвета в соответствии с праздниками, событиями или временем суток. Архитектурные DMX установки обычно работают с автономными контроллерами, которые запускают запрограммированные последовательности без участия оператора.

Умный дом и интерьерное освещение

Хотя DMX-512 традиционно ассоциируется с профессиональным освещением, протокол все чаще попадает в частный сектор. Системы «умный дом» могут интегрировать DMX-управление для создания сложных световых сценариев: от имитации восхода солнца для мягкого пробуждения до вечернего кинотеатрального режима с приглушенной подсветкой.

Корпоративные мероприятия, свадьбы, шоу-бизнес

Event-индустрия в Украине — один из крупнейших потребителей DMX-оборудования. Свадебные агентства, организаторы корпоративов и продакшн-компании массово используют DMX-контроллеры для создания атмосферных световых шоу. Для таких задач обычно выбирают компактные и портативные решения – беспроводные DMX-модули или небольшие USB-DMX интерфейсы с ноутбуком.

DMX-512 и современные альтернативы: Art-Net, sACN, RDM

DMX-512 — протокол с историей более 35 лет, и за это время появилось несколько технологий, расширяющих его возможности или предлагающих новые подходы.

Art-Net

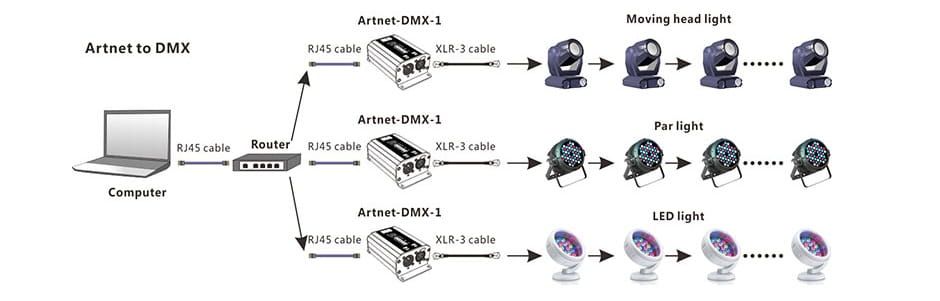

Art-Net — это протокол, разработанный компанией Artistic Licence, передающий DMX-данные по стандартным Ethernet-сетям (IP). Вместо специальных DMX-кабелей используется обычный сетевой кабель Cat5/Cat6, а один порт Ethernet может транспортировать десятки юниверсов одновременно. На стороне прибора Art-Net-нод (конвертер) превращает сетевые пакеты обратно в классический DMX-сигнал. Art-Net широко используется на масштабных мероприятиях, где требуется большое количество каналов и длинные дистанции.

sACN (Streaming ACN/E1.31)

sACN — это стандартизированный аналог Art-Net, разработанный организацией ESTA (ныне часть PLASA). Он также работает по Ethernet и поддерживает мультикаст, позволяющий эффективно распределять трафик в больших сетях. sACN часто выбирают для стационарных инсталляций (театры, телестудии), где требуется максимальная надежность и стандартизация.

RDM (Remote Device Management)

RDM — это надстройка DMX-512, которая добавляет обратную связь: контроллер может не только отправлять команды приборам, но и получать от них информацию. Через RDM оператор может дистанционно проверить состояние лампы, количество часов наработки, текущую температуру прибора, а также изменить DMX-адрес без физического доступа к устройству. Для больших инсталляций с десятками приборов под потолком RDM – настоящее спасение.

Как эти технологии сосуществуют

Art-Net, sACN и RDM не заменяют DMX-512, а дополняют его. На «последнем километре» – от ноды до прибора – все равно используется классический DMX-сигнал. Поэтому знание оснований DMX-512 остается фундаментальным для любого светотехника, независимо от того, какой транспортный протокол используется на верхнем уровне.

Типичные ошибки начинающих и как их избежать

Учеба на собственных ошибках — ценный опыт, но лучше усвоить чужой. Вот самые распространенные проблемы, с которыми сталкиваются те, кто только начинает работать с DMX.

Ошибка 1: Использование аудиокабелей вместо DMX

Об этой ошибке уже говорилось выше, но она настолько распространена, что заслуживает отдельного упоминания. Если ваша система «почти работает, но иногда глючит» — первое, что следует проверить, это кабели.

Ошибка 2: Игнорирование терминатора

Отсутствие терминатора на последнем приборе может не проявиться на маленькой системе с 2–3 приборами и коротким кабелем, но на длинных линиях с десятком устройств отражения сигнала гарантированно приведет к нестабильности. Терминатор стоит несколько десятков гривен — самый дешевый способ избежать часов поиска «фантомных» проблем.

Ошибка 3: Неправильный расчет адресов

Типичная ситуация: новичок ставит первому прибору адрес 1, а второму — адрес 2, не учитывая, что первый прибор занимает, например, 8 каналов. В результате второй прибор «перекрывается» с первым и ведет себя хаотично. Всегда считайте стартовый адрес следующего прибора по формуле: предыдущий адрес + количество каналов предыдущего прибора.

Ошибка 4: Несоответствие канального режима

Многие современные приборы имеют несколько DMX-режимов с разным количеством каналов. Если вы в контроллере запрограммировали устройство как 16-канальный, а на самом приборе установили 8-канальный режим, половина фейдеров будет управлять «чужими» параметрами. Всегда проверяйте, что канальный режим на приборе соответствует профилю в контроллере.

Ошибка 5: Звездная топология вместо цепной

DMX-512 работает исключительно по принципу последовательной цепочки (daisy chain). Попытка подключения нескольких приборов к одному выходу контроллера через Y-образный разветвитель (не путать с активным DMX-сплиттером) нарушает электрические характеристики линии и может привести к непредсказуемому поведению. Если нужно «разветвить» сигнал, используйте только активный DMX-сплиттер.

Словарь DMX-терминов для начинающих

Universe (юниверс) — одна DMX-линия с 512 каналами. Одна физическая линия = один юниверс.

Channel (канал) — отдельная ячейка для числового значения (0–255) внутри юниверса. Каждый канал управляет одним параметром устройства.

DMX Address (адрес) — номер первого канала, с которого прибор начинает считывать данные.

Fixture (фикстура) — любой прибор, принимающий DMX-сигнал: прожектор, подвижная голова, стробоскоп, дымовая машина и т.д.

Daisy Chain (цепочка) — методпоследовательное соединение приборов, где DMX-выход одного подключается к DMX-входу следующего.

Терминатор (терминатор) — заглушка с резистором 120 Ом, устанавливаемая на последнем приборе в линии.

Splitter (сплиттер) — активное устройство, разветвляющее один DMX-сигнал на несколько независимых линий.

Chase (чейз) — запрограммированная последовательность сцен, воспроизводимая автоматически с заданной скоростью.

Scene (сцена) — сохраненный «снимок» значений всех каналов в конкретный момент.

Fade (фейд) — плавный переход от одной сцены к другой за заданное время.

Советы для начинающих: с чего стартовать в Украине

Если вы решили освоить DMX-управление, вот практический план действий, адаптированный под украинские реалии.

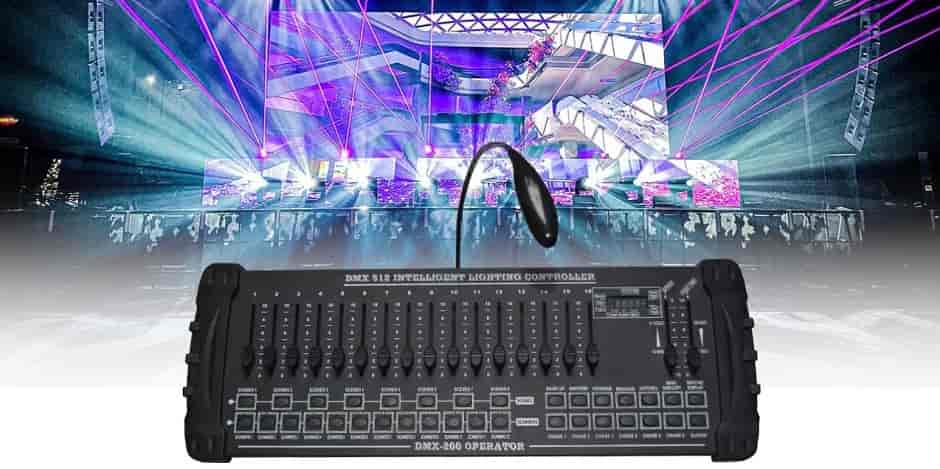

Начните с минимального набора: один простой DMX-контроллер (например, модель класса DMX-192, которую можно найти в магазинах за 1 500–3 000 грн), два-три LED PAR-прожектора с DMX-входом (от 500 грн каждый) и комплект DMX-кабелей с терминатором. Этого достаточно, чтобы понять все базовые принципы на практике от адресации до программирования сцен.

Альтернативный бюджетный путь — бесплатное программное обеспечение QLC+ в сочетании с USB-DMX интерфейсом (например, на базе ENTTEC Open DMX или его китайских аналогов, которые стоят от 300–500 грн на маркетплейсах). QLC+ имеет интуитивный интерфейс, поддерживает украинский язык и имеет активное сообщество, где можно найти ответы на большинство вопросов.

Не ограничивайтесь теорией — DMX-управление лучше усваивается через практику. Подключите даже два прибора, пролистайте фейдеры, поэкспериментируйте с адресами, намеренно совершите ошибку (выставьте одинаковые адреса) и наблюдайте за результатом. Каждый такой эксперимент даст больше понимания, чем десять прочитанных статей.

Итог

DMX-512 — фундамент современного управления светом, который остается актуальным и незаменимым, несмотря на появление сетевых альтернатив. Протокол прост в своей основе: один контроллер последовательно передает числовые значения в 512 каналов, а каждый прибор считывает только свою часть данных в соответствии с установленным адресом. Понимание этого принципа – ключ к уверенной работе с любым осветительным оборудованием.

Для начинающего важно запомнить несколько фундаментальных правил: используйте правильные DMX-кабели, а не аудио; тщательно рассчитывайте адреса, учитывая количество каналов каждого прибора; не забывайте о терминаторе; и соединяйте приборы исключительно последовательно или через активный сплиттер. Соблюдение этих правил избавит от 90% типовых проблем и позволит сосредоточиться на творческой стороне работы со светом — а именно в этом и есть истинное удовольствие от DMX-управления.
