Микрофонный интерфейс Neumann DMI-8

Цифровой 8-канальный интерфейс, преобразует сигнал формата AES 42 в сигнал формата AES / EBU. Дистанционное управление DMI-8 осуществляется с помощью ПК при использовании программы Neumann RCS. Компьютер подключается к DMI-2 через порт USB с адаптером USB / RS 485. Если используется много микрофонов, то несколько DMI-8 могут быть соединены каскадом. В этом случае каждый микрофонный интерфейс имеет индивидуальный адрес. Кроме входа и выхода сигнала синхронизации (Word clock), DMI-8 оборудован встроенным генератором тактовой частоты. Если сигнал синхронизации (например, микшерного пульта) на вход не поступает, то для синхронизации двух микрофонных каналов автоматически используется встроенный в DMI-8 генератор, а сигнал синхронизации подается на выход. Внешние команды, такие как включение индикатора «Прямой эфир» (красная лампочка), могут подаваться через 9-контактный интерфейс порт. DMI-8 легко интегрируется в цифровую аудио сеть с протоколом EtherSound помощью модуля ES 100.

• Частота выборки 44.1, 48, 88.2, 96, 176.4 и 192 кГц

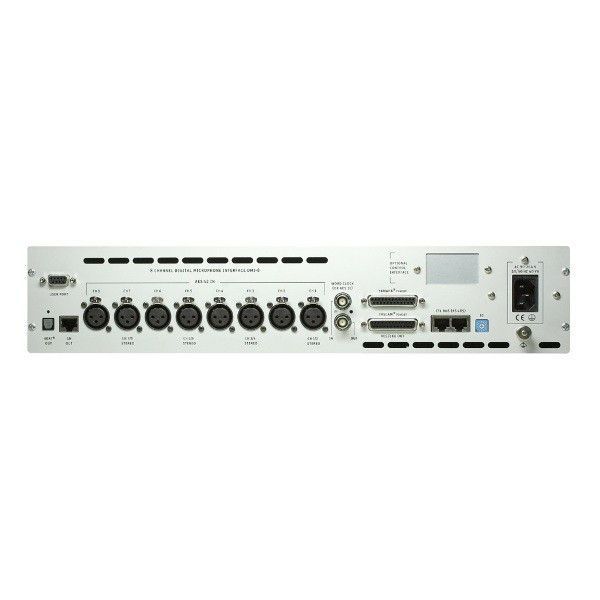

• Входы 8 х XLR3F AES 42, аудио-данных в соответствии с AES / EBU (AES3) формат данных, цифровые фантомного питания (DPP) Пульт дистанционного управления данными
• 1 х BNC Wordclock (75Ω)
• Выходы 2 х 25-контактный D-SUB, AES / EBU (AES3) формат данных, Yamaha и Tascam распиновку,
• 1 х TOSLink ADAT до 48 кГц,
• 1 х RJ-45, Г.Н. формате до 192 кГц, в том числе питания из контактных: примерно + 15В, максимальный 1А, защита от короткого замыкания
• 1 х BNC Wordclock (75Ω)
• Фантомное питание +10 В, максимальный 250 мА на канал, от короткого замыкания
• Wordclock Внутренний генератор: 44.1, 48, 88.2, 96, 176.4 и 192 кГц, + /-25ppm точность
• Громкость сигнала Бобовые (+2 V), накладывается на фантомное питание, около 750 бит / с или 9600 бит / сек (в зависимости от микрофона)
• Синхронизация Микрофон: AES42 - Mode 2 (синхронный режим) микрофон часы управления через PLL
• DMI-8: Автоматически внешние часы слово или AES11 сигнал, если он присутствует, в противном случае внутренний тактовый генератор слово активируется

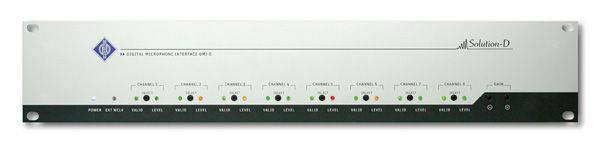

• Индикаторы Мощность
• Ext Wordclock
• Действительно
• Уровня (микрофон)
• Контроль Элементы: 8 х выбора канала, GAIN + / -
• Автобус: 2 х RJ-45 портов подключения к компьютеру USB-порт, через USB Неймана 485 конвертер, соединенных параллельно для каскадирования. RS 485 с дополнительной мощности из-контактный (около 11,3 В, максимальный 500 мА)
• Адрес устройства (ID) От 0 до 15, регулируемые с помощью кодирующих переключателей на задней стороне устройства
• Пользователь порт 9-контактный Sub-D, 1 функция переключения на канал (Mute и / или свет 1/Light 2 по выбору)
• Рабочий диапазон Рабочая температура: 32 ° F до 113 ° F (0 ° C до 45 ° C)
• Температура хранения: -60 ° F до +158 ° F (-20 ° C до +70 ° C)
• Относительная влажность: максимум 90% при + 68 ° F (+20 ° C)
• Власть 90 ~ 240В, 50/60Гц
• Размеры: 483 х 210 х 88 мм
• Вес: 2,8 кг
