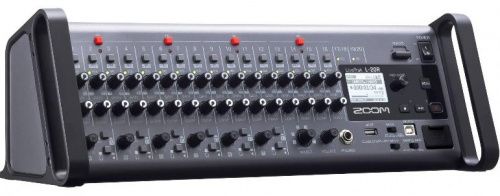

Микшер Zoom LiveTrak L-20R

Zoom LiveTrak L-20R - монтируемый в стойку цифровой микшер/рекордер, который позволяет музыкантам управлять своим живым миксом прямо со сцены. Благодаря беспроводному управлению, 20 отдельным каналам, 22 дорожкам записи и 6 настраиваемым мониторным миксам, L-20R предлагает комплексное решение для любого места.

Портативный и мощный.
Благодаря 16 монофоническим микрофонным / линейным входам и двум стереовходам, L-20R может справиться с самыми сложными каскадами. L-20R предлагает две шины EFX, и каждый канал включает 3-полосный эквалайзер, регуляторы панорамирования и компрессор.

22 трека записи.
Во время живого выступления запишите 20 каналов плюс стерео микс прямо на SD-карту, а затем перенесите свои треки в DAW для окончательного редактирования.

Это твой монитор.
Благодаря шести независимым выходам на монитор, L-20R позволяет музыкантам создавать свои собственные миксы. Выделенный выход позволяет инженеру FOH легко переключаться между мониторингом основного и вспомогательного миксов.

Управление с iPad.
С помощью iPad, инженер FOH и 6 музыкантов могут управлять своим собственным миксом, включая уровни фейдера, настройки эквалайзера, эффекты канала и многое другое из любой точки сцены.

Сцены.
С помощью функции восстановления сцен в LiveTrak L-20R вы можете мгновенно вызывать до девяти различных сцен с мониторными миксами, настройками эквалайзера, эффектами и многим другим.

Надежный аудиоинтерфейс.
L-20R - это аудиоинтерфейс USB с 22 входами и 4 выходами. Направляйте входы на любую DAW, потоковое программное обеспечение или устройство iOS - даже во время записи на SD-карту.

Канальная панель (А).
16 моно входов включают компрессию с одной ручкой и регулировку усиления. При -128 дБн EIN с максимальным входным усилением +60 дБ, L-20R оснащен самыми тихими и передовыми предусилителями.

Навигация и отображение (В).
Ручка энкодера и яркий ЖК-экран с подсветкой позволяют получить доступ к интуитивно понятному меню для создания новых проектов, вызова предыдущих проектов и настройки параметров рекордера.

Адаптер Bluetooth (С).
Входящий в комплект адаптер BTA-1 соединяет главный iPad с L-20R. Другие iPad подключаются к мастеру через Wi-Fi.

Транспортный контроль и наложение (D).
Элементы управления транспортировкой включают запись, воспроизведение / пауза и остановка. Функция наложения позволяет вам записывать дополнительные треки для вашего текущего проекта.

Шесть пользовательских мониторных миксов (Е).
Опции «Master» и «Headphone» позволяют создавать собственные миксы как для мастер-выходов, так и для мониторов. Для каждого выхода легко переключаться между мощным выходом на наушники и сбалансированным линейным выходом для in-ear и сценических мониторов.

Выход на наушники для FOH (F).
Выделенный выход на наушники для фронт-хауса позволяет инженеру контролировать любой из пользовательских субмиксов, а также мастер-микс или сольные треки.

USB-порт (G).
L-20R имеет USB-соединение для передачи файлов или использования в качестве аудиоинтерфейса.

SD карта памяти (Н).
Запишите до 512 ГБ аудио на SD-карту.

Индивидуальный монитор и мастер выходы (I).
Monitor Out позволяет использовать до шести настраиваемых миксов. Дополнительно есть левый и правый Master Out.

Широкая связь (J).
Комбинированные входы L-20R поддерживают XLR или 1/4-дюймовые соединения. Каналы 1-2 предлагают входы Hi-Z для электрогитары или баса. Каналы 17/18 и 19/20 имеют возможность подключения к линии TS для клавиатур и других аудиоустройств, а также входы RCA.

Особенности Zoom LiveTrak L-20R:

• 20 дискретных каналов (16 моно плюс 2 стерео) с возможностью подключения XLR или 1/4 дюйма
• Одновременная запись на 22 дорожки, воспроизведение на 20 дорожек
• Аудиоинтерфейс USB 22 входа / 4 выхода
• Записывает звук до 24 бит / 96 кГц на SD-карту
• Встроенный контроль компрессии (каналы 1-16)
• Основные выходы плюс 6 настраиваемых мониторных выхода
• Выделенный выход на наушники для звукорежиссера
• Функция сохранения сцен, до 9 сцен, сохраненных одновременно
• 20 встроенных эффектов хоруса, задержки и реверберации с настраиваемыми параметрами
• Совместим с приложением Remote Mixer для iPad

Комплектация:

• Zoom LiveTrak L-20R
• AD-19 блок питания
• BTA-1 Bluetooth адаптер
• Крепления для монтажа в рэковую стойку
• Мануал

Технические характеристики Zoom LiveTrak L-20R:

• Входные и выходные каналы:
• Входы:
• Моно (MIC/LINE): 16
• Стерео (LINE): 2
• Выходы:
• Мастер выход: 1
• Мониторные выходы: 6
• Выход на наушники: 1
• ВХОДЫ 1-16:
• Моно (MIC/LINE):
• Тип: XLR/TRS combo jacks (XLR: 2 HOT, TRS: TIP HOT)
• Входное усиление:
• Аттенюатор выкл: +16 – +60dB
• Аттенюатор вкл: − 10 – +34 dB
• Высокоомный вход вкл: +6 – +50 dB
• Входное сопротивление:
• XLR: 3 k Ω
• TRS: 10 k Ω /1 M Ω (when Hi-Z ON)
• Макс. входной уровень:
• Аттенюатор выкл: 0 dBu (at 0 dBFS)
• Аттенюатор вкл: +26 dBu (at 0 dBFS)
• Фантомное питание: +48 V
• Стерео (LINE):
• Тип: TS phone/RCA pin (unbalanced) jacks
• Макс. входной уровень: +10 dBu
• ВЫХОДЫ:
• Мастер выход:
• Тип: XLR jacks (balanced)
• Макс. выходной уровень: +14.5 dBu
• Выходное сопротивление: 100 Ω
• Мониторный выход A–F (с балансным выходом) подключенный к мониторам:
• Тип: TRS phone jacks (balanced)
• Макс. выходной уровень: +14.5 dBu
• Выходное сопротивление: 100 Ω
• Мониторный выход A–F (с небалансным выходом) подключенный к наушникам:
• Тип: Standard stereo phone jacks
• Макс. выходной уровень: 42 mW + 42 mW at 60 Ω
• Выходное сопротивление: 100 Ω
• Наушники:
• Тип: Standard stereo phone jacks
• Макс. выходной уровень: 42 mW + 42 mW at 60 Ω
• Выходное сопротивление: 100 Ω
• ШИНЫ:
• Мастер: 1
• Монитор: 6
• Посыл эффектов: 2
• ПОЛОСА КАНАЛА:
• НЧ фильтр: 40–600 Hz, 12dB/OCT
• Эквалайзер:
• Высокие: 10 kHz, ± 15 dB, shelving
• Средние: 100 Hz – 8 kHz, ± 15 dB, peaking
• Низкие: 100 Hz, ± 15 dB, shelving
• Сегменты индикации уровня: 12
• ЭФФЕКТЫ ПОСЫЛА:
• 20 типов:
• EFX 1:
• Hall 1 (Reverb)
• Hall 2 (Reverb)
• Room 1 (Reverb)
• Plate (Reverb)Church (Reverb)
• DrumAmb (Reverb)
• GateRev (Reverb)
• Vocal 1 (Delay + Hall Reverb)
• Vocal 2 (Delay + Mono Reverb)
• Vocal 3 (Delay + Plate Reverb)
• EFX 2:
• Hall 3 (Reverb)
• Room 2 (Reverb)
• Spring (Reverb)
• Delay (Delay)
• Analog (Delay)
• P-P Dly (Delay)
• Vocal 4 (Delay + Room Reverb)
• Chorus 1 (Stereo Chorus)
• Chorus 2 (Mono Chorus)
• Cho+Dly (Chorus + Delay)
• РЕКОРДЕР:
• Макс. количество одновременно записываемых треков: 22 at 44.1/48/96 kHz
• Макс. количество плейбек треков: 20
• Формат записи: WAV 44.1/48/96 kHz, 16/24-bit, mono/stereo
• Данные записи:
• 4 GB – 32 GB SDHC cards (Class 10 or higher)
• 64 GB – 512 GB SDXC cards (Class 10 or higher)
• АУДИО ИНТЕРФЕЙС:
• 44.1/48 kHz:
• Запись: 22 channels
• Плейбек: 4 channels
• Глубина: 24-bit
• USB: USB 2.0
• КАРТРИДЕР:
• Класс: USB 2.0 High Speed
• USB ХОСТ:
• Класс: USB 2.0 High Speed
• Частота: 44.1/48/96 kHz
• Характеристики частоты:
• 44.1 kHz: −1.0 dB, 20 Hz – 20 kHz
• 96 kHz: −3.0 dB, 20 Hz – 40 kHz
• Эквивалентный входной шум: Actual measurements: −128dB EIN (IHF-A) at +60dB/150Ω input
• Дисплей: LCD with backlight (128×64 resolution)
• Питание: AD-19 AC adapter (DC12V 2A)
• Потребляемая мощность: 24 W maximum
• Внешние размеры: 445 mm (W) × 388.4 mm (D) × 82.6 mm (H)
• Вес (только прибор): 3.71 kg
• Системные требования для аудио интерфейса:
• Windows:
• OS: Windows® 7 SP1 or later / 8.1 / 10 (32bit/64bit)
• CPU: Intel® Core i3 or faster*
• USB: USB 3.0/USB 2.0**
• * Работа не гарантируется с процессорами серий Atom, Celeron или Pentium или процессорами AMD.
• ** Поддерживаются только хост-контроллеры USB с набором микросхем Intel. Работа не гарантируется при использовании USB-концентраторов или карт расширения.
• Mac:
• OS: Mac® OS X 10.11 / 10.12 / 10.13 / 10.14
• CPU: Intel® Core i3 or faster
• USB: USB 3.0/USB 2.0*
• * Работа не гарантируется при использовании USB-концентраторов или карт расширения.
• iPhone/iPad:
• OS: iOS 9 / 10 / 11
• * Требуется адаптер Apple Lightning-to-USB для камеры.
