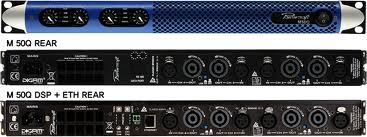

Підсилювач потужності Powersoft M50Q DSP + ETH

Функціональність і можливості M-серії

• Унікальний універсальний імпульсний блок живлення Powersoft, що витримує перепади напруги до 290В
• Вихідний каскад з можливістю підключення в мостовому режимі
• Запатентований вихідний фільтр
• Індикація на лицьовій панелі
• Симетричні щодо землі входи Neutrik © XLR з можливістю замикання петлі через вихідні роз'єми XLR і Speakon ©
• Вентилятори охолодження з регульованою в залежності від температури швидкістю обертання
• Роз'єм мережевого кабелю IEC 16 A
• Опциональная вбудована DSP-плата з АЦ / ЦА-перетворювачем формату 24/48, з 26-розрядних процесом обробки; 2 входи, 3 виходи; 7 алгоритмів обробки: Butterworth, Bessel, peaking, shelving, arbitrary IIR, НЧ, ВЧ-фільтри, еквалізація для кожного каналу; подвійний динамічний процесор на канал, з довільною кривою і призначаються часовими параметрами; суммирующий симетричний вихід для субвуфера з програмованої частотою зрізу кросовера (12/24 дБ / окт); регульована в діапазоні 0-3,7 мс затримка сигналу для кожного каналу, співвідношення сигнал / шум 105 дБА (аналог-аналог); максимальний час обробки 1.5 мс

схеми захисту

• Захист від змінного струму: відключає джерело живлення, якщо напруга живлення виходить за межі робочого діапазону
• беззвучно включення / вимикання: в момент включення / вимикання звук приглушається на чотири секунди
• Лімітер: надійно запобігає спотворення сигналу в гучномовцях, підтримуючи при цьому повну потужність
• Захист по постійному струму: оберігає від впливу сигналів інфразвукових частот
• Захист від надвисоких частот: оберігає динаміки від потужних надвисокочастотних немузикальних сигналів, спектр яких лежить вище чутного діапазону частот
• Захист від короткого замикання: охороняє підсилювач від наслідків короткого замикання та інших стресових навантажень на виходах підсилювача
• Тепловий захист: якщо температура всередині підсилювача досягає 75 ° C, підсилювач автоматично знижує вихідну потужність, допомагаючи системі охолодження; при досягненні температури 85 ° C вихідний каскад підсилювача вимикається
• Тривала теловая захист: захищає гучномовці від тривалого перегріву, викликаного тривалим сигналом немузичного походження

Основні характеристики

• Мережа живлення (змінний струм)
• від 115/230 Вольт, 50/60 Гц витримує піки до 290 В
• Споживання в режимі очікування
• M14D - 36 Вт (0,33 А при 230 В), M20D - 38 Вт (0,35 А при 230 В), M30D - 40 Вт (0,37 А при 230 В), M28Q - 60 Вт (0,53 А при 230 В) і M50Q - 60 Вт (0,55 А при 230 В)
• енергоспоживання
• 1/8 макс. потужності при навантаженні 4 Ом
• 1/4 макс. потужності при навантаженні 4 Ом
• M14D - 262 В · А, 1,14 А; M20D - 356 В · А, 1,5 А; M30D - 512 В · А, 2,2 А; M28Q - 506 В · А, 2,2 А; M50Q - 1200 В · А, 5,3 А
• M14D - 481 В · А, 2,09 А; M20D - 668 В · А, 2,9 А; M30D - 981 В · А, 4,26 А; M28Q - 943 В · А, 4,1 А; M50Q - 2200 В · А, 9,7 А
• Тепловиділення (1/8 макс. Потужності при навантаженні 4 Ом), Вт * ч
• M14D - 78,60; M20D - 97,38; M30D - 128,76; M28Q - 142,25; M50Q - 225,84
• Тепловиділення (1/4 макс. Потужності при навантаженні 4 Ом), Вт * ч
• M14D - 122,31; M20D - 160,14; M30D - 222,33; M28Q - 229,95; M50Q - 350,2
• охолодження
• Робоча температура підтримується постійно працюють вентилятором із змінною швидкістю обертання, схема охолодження проточна від передньої до задньої панелі
• Робочий діапазон температури навколишнього середовища
• 0 ° -45 ° C
• конструкція
• 1 мм сталеве шасі, 3 мм фронтальна панель з посиленням точок кріплення в технологічну меблі, 3 мм сталеве посилення бічних панелей і задніх точок кріплення, 3 мм сталевий демонтовані гриль з пиловим фільтром
• зовнішні габарити
• 1 U, 358 мм в глибину
• Вага нетто і брутто
• 7,4 кг - 8,9 кг
• Опис фронтальної і задній панелі
• вхідні роз'єми
• Симетричні щодо землі Neutrik © XLR
• вихідні роз'єми
• Neutrik © Speakon © NL4MD
• вимикач
• На лицьовій панелі, натискного типу з фіксацією
• світлодіодні індикатори
• 4-сегментний світлодіодний індикатор: зелений для сигналу (-24дБв) для кожного каналу, білий індикатор готовності підсилювача, жовтий для сигналу включення температурного захисту, 3 сегментний індикатор рівня (2 зелених і 1 жовтий) для виходів кожного каналу
• Регулювання рівня вхідного сигналу (дискретне)
• На кожен канал -8 to 0 (-8, 4, 14, 18, 20, 22, 24, 26, 28, 30, 32 дБ)
• Роз'єм мережі живлення
• IEC 16 A на задній панелі
• Кабель мережі живлення
• IEC 16 A / Schuko
• ? Послідовне включення (link)
• Перемикач на задній панелі для з'єднання входу 1 каналу на вхід 2 каналу

звуковий тракт

• вхідний опір
• 10 кОм, симетричний щодо землі
• Вхідна чутливість при 8 Вт
• M14D і M28Q - 1,34 В при 4,76 dBu;
• M20D - 0,87 В при 1 dBu,
• M30D - 1,07 В при 2,80 dBu.
• M50Q - 1.94 В при 7,97 dBu
• посилення
• M14D, M28Q і М50Q - 32 дБ / Х 40;
• M20D і M30D - 32 дБ / Х 80;
• Частотний діапазон
• M14D, M28Q і M50Q - 5-30000 Гц (+/- 0,2 дБ) для 1 Вт при 8 Ом
• M20D і M30D - 10-30000 Гц (+/- 0,2 дБ) для 1 Вт при 8 Ом
• Співвідношення "сигнал / шум"
• > 113 дБ (20-20000 Гц A-виважено)
• Перехідне загасання
• > 70 дБ при 1 кГц
• Швидкість наростання вихідного сигналу 8 Вт M14D, M28Q і M50Q - 40 В / мкс, вхідний фільтр викл.
• M20D і M30D - 20 В / мкс, вхідний фільтр викл.
• Демпінгом-фактор M14D, M20D, M30D, M28Q, M50Q> 5000 при 100 Гц
• Коефіцієнт гармонійних спотворення <0,5% від 0,1 Вт до повної потужності (зазвичай <0,1%)
• Інтермодуляційні спотворення SMPTE <0,5% від 0,1 Вт до повної потужності (Зазвичай <0,1%)
• Інтермодуляційні спотворення DIM100 <0,2% від 0,1 Вт до повної потужності (зазвичай <0,01%)
• Максимальна вихідна напруга M14D і M28Q - 85 В;
• M20D - 116 В, M30D і M50Q - 135 В
