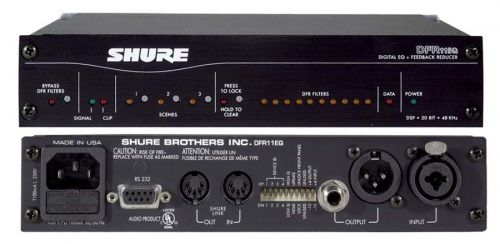

Подавитель зворотного зв'язку Shure DFR11EQ

Shure DFR11 EQ - це одноканальний пригнічувач зворотного зв'язку. Одноканальний процесор має повний динамічний контролер, параметричний еквалайзер і затримку, надаючи користувачу всі необхідні інструменти для ефективної обробки сигналу в рамках стаціонарних або турінгових звукових інсталяцій.

Динамічні алгоритми, доступні користувачеві процесора DP11EQ, включають в себе автоматичне регулювання посилення, гейт, експандер, компресор, лімітер і жорсткий піковий лімітер.

Дев'ять смуг параметричного еквалайзера з високо- і низькочастотними обрізів фільтрами в сукупності з затримкою тривалістю до 1.3 секунди ідеально підходять для вирівнювання характеристик моніторів як ближній, так і далекої зони.

DP11EQ обладнаний комп'ютерним інтерфейсом, що дозволяє на дисплеї Windows-сумісного комп'ютера не тільки контролювати сигнал по зручним індикаторами вхідних і вихідних рівнів, а й спостерігати шлях проходження звуку з урахуванням всіх підключених обробок. Завдяки цьому всі маніпуляції з параметрами приладу можна здійснювати за допомогою ергономічної комп'ютерної миші. Крім того, щоб уникнути неполадок, пов'язаних з неузгодженістю дії персоналу при роботі з комп'ютером, програмне забезпечення дозволяє блокувати лицьову панель процесора.

У пам'яті DP11EQ можуть бути збережені будь-які призначені для користувача установки. Ці параметри можна також "рятувати" на жорсткий диск, дискету або на будь-яке інше комп'ютерне архівуються пристрій.

Для спільної комутації до 16 пристроїв DP11EQ, керованих від одного комп'ютера, в приладі передбачена робота з фірмовим інтерфейсом Shure Link. Більш того, DP11EQ можуть бути пов'язані через бездротовий мережевий інтерфейс в загальну мережу з іншою апаратурою фірми Shure - DFR11EQ і UA888.

Технічні характеристики Shure DFR11EQ:

• Частотний діапазон: 20 Hz - 20 kHz ± 1.0 dB на 1 kHz.
• Динамічний діапазон: 104 dB.
• Частота семплювання: 48 kHz.
• Цифро-аналогові, аналогово-цифрові перетворювачі: 20 bit.
• Коефіцієнт посилення по напрузі: 12 dB ± 2 dB (вхід -10 dBV, вихід +4 dBu), -12 dB ± 2 dB (вхід +4 dBu, вихід -10 dBV), 0 dB ± 2 dB (при однаковій чутливості на вході і виході).
• Опір: вхідний 47 kOhm ± 20%, вихідна 120 Ohm ± 20%.
• Перевантажувальна здатність по входу: +18 dBu (при чутливості +4 dBu), + 6 dBV (при чутливості -10 dBV).
• Перевантажувальна здатність по виходу: +18 dBu (при чутливості +4 dBu), + 6 dBV (при чутливості -10 dBV).
• Коефіцієнт нелінійних спотворень: 0.05% на 1 kHz, +4 dBu, 20 Hz - 20 kHz.
• Світлодіодні індикатори сигналу: сигнал -40 dB, перевантаження - за 6 dB до перевантаження по входу.
• Затримка між входом і виходом: 0.8 ms (при відсутності обробки), до 2.1 ms (при підключенні всіх алгоритмів обробки).
• Температурний діапазон: 0 ° - 30 ° С.
• Габарити: 219x137x44 мм.
• Вага: 930 гр.
• Динамічний процесор:
• Гейт і експандер: поріг: від -72 до -1 dB з кроком 0.5 dB, атака: 1.0 ms - 200 ms, загасання: 0.05 s - 1 s, час затримки гейта: 0 - 0.5 s.
• Автоматичне регулювання посилення: поріг від -72 до -1 dB з кроком 0.5 dB, атака 0.2 s - 3 s, загасання 0.5 s - 5 s.
• Компресор і лімітер: поріг: від -72 до -1 dB з кроком 0.5 dB, атака 1.0 ms - 200 ms, загасання 0.05 s - 1 s, перемикається м'яка або жорстка характеристика.
• Піковий лімітер: поріг від -72 до -1 dB з кроком 0.5 dB, атака 0 ms, загасання 100 ms.
• Параметричний еквалайзер:
• - Частотні діапазони: 9.
• - Межі посилення / ослаблення: від +6 dB до -18 dB.
• - Добротність: від 1/40 октави до 2 октав.
• - Фільтри: пологий від +6 dB до -18 dB, обрізний -12 dB на октаву.
• Затримка: до 1.3 s з кроком 21 ms.
