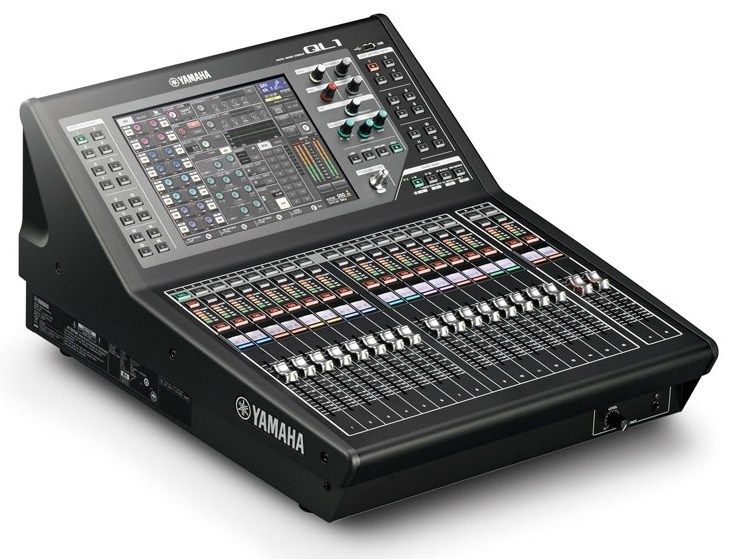

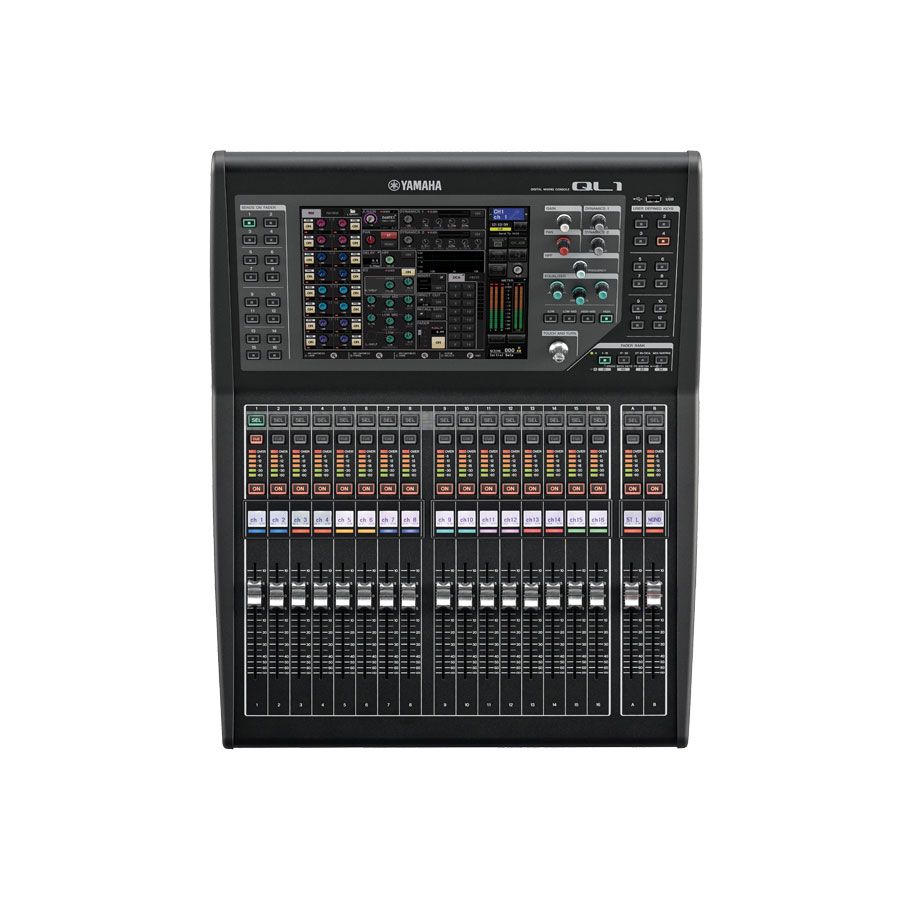

Цифровий мікшерний пульт YAMAHA QL1

YAMAHA QL1 - це концертний цифровий мікшер, 32 моноканала і вісім стереоканалов, 18 фейдеров, 16 аналогових входів і вісім виходів, сенсорний дисплей, процесори ефектів, система автоматичного мікшування Dan Dugan Sound Design, 32-канальний інтерфейс Dante, два слота для опціональних плат серії MY, запис на USB-накопичувач, дистанційне керування з iPad або комп'ютера. Сумісний з мікшерами серії CL. Опціонально набір RK1 для установки в рек.

Цифрові мікшерні консолі Yamaha нової серії QL, що успадкували функціональні якості і ефективність популярної серії CL, були представлені на виставці Prolight + Sound 2014. Компактні консолі серії QL об'єднують в одному пристрої всі необхідні кошти мікшування, обробки і маршрутизації сигналів для малих і середніх систем живого звуку , систем трансляції промови на корпоративних заходах, інсталяцій і багато чого іншого.

Нова серія представлена двома моделями: QL5 з 64 моно + 8 стерео мікшується каналами і QL1 з 32 моно + 8 стерео мікшується каналами. Крім того, що обидві моделі обладнані 16 мікшується і 8 матричними вихідними шинами, в них передбачено необхідну кількість локальних входів / виходів: 32 входу / 16 виходів на QL5 і 16 входів / 8 виходів на QL1. Обидві моделі відрізняються компактними розмірами, а QL1 можна монтувати в апаратної стійці.

Консолі серії QL підтримують чудову чистоту аудіосигналів на всьому протязі сигнального тракту і забезпечують надійну звукову основу для повноцінного використання першокласних вбудованих процесорів, таких як розроблені у співпраці з Рупертом Нівом Portico 5033/5043. Примітно, що в консолях QL використовуються всі технічні засоби частотної корекції і створення звукових ефектів, якими були забезпечені консолі серії CL. А вбудовані функції автоматичного мікшування, створені Dan Dugan Sound Design, підтримують широкий діапазон програмних додатків, пов'язаних з трансляцією і відтворенням мови.

«Коли про моїх розробках дізналися в компанії Yamaha, мені запропонували об'єднати наші зусилля. Ми співпрацювали у створенні змінної плати для мікшерів Yamaha. Успіх проекту підштовхнув нас піти далі і вбудувати засоби автоматичного мікшування за технологією Дугана безпосередньо в нову цифрову мікшерну консоль Yamaha, ─ згадує Ден Дуган. ─ Мене надихає перспектива дати споживачам Yamaha можливість користуватися моєї технологією автоматичного мікшування ».

Доведений до досконалості інтерфейс управління, побудований на основі легендарної системи перемикаються каналів Yamaha, дає можливість оперативно і надійно працювати в прикладних програмах живого звуку. Засоби управління вибраними каналами на великому екрані з сенсорною панеллю і регулятор «Touch and Turn» забезпечують надзвичайно плавне регулювання і максимально ефективне управління. А можливість дистанційного керування микшированием і автономної настройки за допомогою iPad або комп'ютера роблять процес управління ще більш зручним.
Вбудована система підтримки аудиомережі Dante забезпечує широкі можливості з'єднання з виключно низькими характеристиками мережевий затримки і джиттера. Інноваційна функція «Port to Port» здатна комутувати будь вхідний порт з будь-яким вихідним портом. Тому консоль QL може функціонувати як дистанційно керованого пристрою введення / виводу для іншої консолі серії QL або CL. Функція «Gain Compensation», яка дозволяє консолям QL і CL спільно використовувати вхідні сигнали, не побоюючись несподіваних змін рівня, додатково підвищує експлуатаційну гнучкість формованої мережі. Подвійні слоти для карт розширення MY дозволяють в міру необхідності додавати можливості обробки або входи / виходи. Це робить консолі QL придатними для використання в якості центральних компонентів для практично безмежного числа звукових прикладних програм.

Незважаючи на те, що консолі QL вважаються ідеальним вибором в якості автономних пристроїв для систем малого і середнього масштабу, вбудована функція Dante дозволяє інтегрувати їх і в більш великі системи поряд з випускаються Yamaha пристроями введення / виводу серії R і консолями серії CL. Одна консоль QL може одночасно контролювати до восьми пристроїв серії R, що містять в сумі 256 входів.

Консолі QL підтримують сучасні технології запису і відтворення. Вони уможливлюють як пряму 2-канальний запис і відтворення з використанням стандартних флеш-накопичувачів USB, так і високоякісну багатоканальну запис і відтворення із застосуванням робочої станції для цифрової обробки звуку, такий як Steinberg Nuendo Live, підключеної через систему Dante.

Серія QL продовжує традиції CL Series, завдяки яким відмінну якість звуку, високий рівень роботи і мережевих можливостей стали доступними для малих і середніх систем живої музики, корпоративних і мовних систем і звукових установок. Однак призначення серії QL цим не обмежується. Нові консолі ─ відмінне доповнення до капіталовкладень прокатних компаній в серію CL. Вони органічно узгоджуються з наявними мікшерний консолями і системами для реалізації цифрового мікшування, яке можна точно масштабувати під будь-які завдання. Завдяки їх універсальності консолі QL по праву називають «досконалими компактами».

«Реакція на серію CL була виключно позитивною, ─ вважає пан Чіхайя (« Чик ») Хіра, керівник департаменту професійного звукового обладнання Yamaha. ─ З часу її випуску на ринок ми отримали безліч запитів на універсальні консолі, які при менших розмірах забезпечували б той же рівень ефективності. Фактично ці запити і лягли в основу ідеї консолей QL, які при всій своїй компактності забезпечують не тільки базову ефективність серії CL, але і цілий ряд важливих нових функцій. Консолі QL надають користувачам все необхідне для широкого діапазону додатків, в тому числі і масштабних (правда, в поєднанні з пристроями серій CL і R). Сподіваємося, що наші споживачі в повній мірі скористаються величезним потенціалом, яким консолі QL наділяють їх системи ».

Технічні характеристики YAMAHA QL1:

1. Mix channels: 32 mono, 8 stereo.
2. Busses: 16 mix, 8 matrix (Input to Matrix supported).
3. Local I / O: 16 in, 8 out.
4. Fader configuration: 16 + 2 (Master).

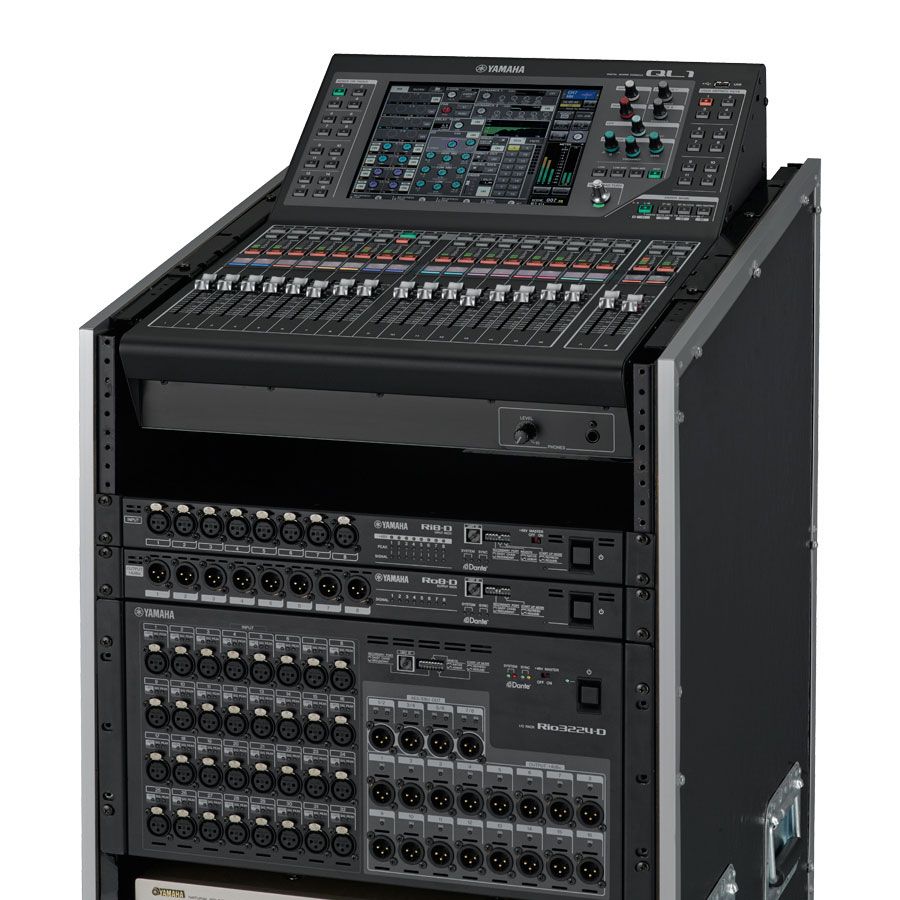

5. Rack mountable with optional RK1 Rack Mount Kit.
6. General specifications
7. Sampling frequency rate Internal 44.1kHz / 48kHz
8. External 44.1kHz: + 4.1667%, + 0.1%, -0.1%, -4.0% (± 200ppm), 48kHz: + 4.1667%, + 0.1%, -0.1%, -4.0% (± 200ppm)
9. Signal delay Less than 2.5ms, INPUT to OMNI OUT, Fs = 48kHz
10. Fader 100mm motorized, Resolution = 1024steps, + 10dB to -138dB, -∞dB all faders
11. Total harmonic distortion Less than 0.05% 20Hz-20kHz @ + 4dBu into 600Ω, INPUT to OMNI OUT, Input Gain = Min.
12. Frequency response +0.5, -1.5dB 20Hz-20kHz, refer to + 4dBu output @ 1kHz, INPUT to OMNI OUT
13. Dynamic range 112dB typ .: DA Converter / 108dB typ .: INPUT to OMNI OUT, Input Gain = Min.
14. Hum & noise level Equivalent input noise -128dBu typ., Equivalent Input Noise, Input Gain = Max
15. Residual output noise -88dBu, Residual output noise, ST master off
16. Crosstalk -100dB * 1, adjacent INPUT / OMNI OUT channels, Input Gain = Min.
17. Power requirements 100-240V 50 / 60Hz
18. Power consumption 135W
19. Dimensions W 468mm (18.4in)
20. H 272mm (10.7in)
21. D 562mm (22.1in)
22. Net weight 14.7kg (32.4lb)
23. Accessories Owner's Manual, power cord, DVS license sheet
24. Options Rackmount kit RK1, Mini-YGDAI cards * 2, Gooseneck Lamp LA1L, Nuendo Live
25. Others Operating temperature range: 0 - 40 ℃, Storage temperature range: -20 - 60 ℃
26. Crosstalk @ 1kHz: A 22kHz, 30dB / Oct filter is used to measure crosstalk.
27. Total Harmonic Distortion: An 80kHz, 18dB / Oct filter is used to measure total harmonic distortion.
28. Hum & Noise: An A-Weight filter is used to measure hum & noise.
29. Analog input characteristics
30. Input Connectors GAIN Input
31. Impedance Source
32. Impedance Input level Connector
33. Sensitivity * ¹ Nominal Max. before clip
34. INPUT
35. 1-32 * 6 + 66dB 7.5 kΩ 50-600 Ω
36. Mics &
37. 600 ΩLines -82dBu
38. (61.6μV)
39. -62dBu
40. (0.616mV)
41. -42dBu
42. (6.16mV)
43. XLR-3-31
44. type
45. (Balanced) * 2
46. -6dB -10dBu
47. (245mV) + 10dBu
48. (2.45V) + 30dBu
49. (24.5V)
50. * 1. The sensitivity is the input level required for output at + 4dBu (1.23V) or at the defined level when all the faders and level
51. controllers are set to the maximum value.
52. * 2. XLR-3-31 connectors are balanced jacks (1 = GND, 2 = HOT, 3 = COLD).
53. * 3. 0dBu = 0.775 Vms for all specifications.
54. * 4. All the AD converters use 24-bit linear / 128-times oversampling.
55. * 5. The INPUT connectors have + 48V DC (phantom power) jacks, each of which can be turned on / off individually from the console software.
56. * 6. QL1: INPUT1-16
57. Analog output characteristics
58. Output
59. Connectors Output
60. Impedance Load
61. Impedance Maximum
62. Output
63. Level * 5 Output Level Connector
64. Defined Level Maximum
65. Non-Clip Level
66. OMNI
67. OUT 1-16 * 7 75 Ω 600 Ω
68. Lines + 24dB
69. (Default) + 4dBu
70. (1.23V) vt + 24dBu
71. (12.3V) XLR-3-32 type
72. (Balanced) * 1
73. + 18dB -2dBu
74. (616mV) + 18dBu
75. (6.16V)
76. PHONES 15 Ω 8 Ω
77. Phones - 75mW * 6 150mW Stereo Phone
78. Jack (TRS)
79. (Unbalanced) * 2
80. 40 Ω
81. Phones - 65mW * 6 150mW
82. * 1. XLR-3-32 connectors are balanced jacks (1 = GND, 2 = HOT, 3 = COLD).
83. * 2. The PHONES connectors for stereo headphones are balanced jacks (Tip = LEFT, Ring = RIGHT, Sleeve = GND).
84. * 3. 0 dBu = 0.775 Vms for all specifications.
85. * 4. All the DA converters use 24-bit linear / 128-times oversampling.
86. * 5. The console has an internal switch for toggling the maximum output level.
87. * 6. This is a value measured with the PHONES LEVEL knob set to 10 dB below the maximum position.
88. * 7. QL1: OMNI OUT 1-8
89. Digital input / output specifications
90. Connectors Format Data length Level Audio Connector
91. Primary / Secondary Dante 24bit or 32bit 1000Base-T 64ch Input / 64ch
92. Output @ 48kHz * 1
93. EtherCON Cat5e
94. * 1. QL1: 32ch Input / 32ch Output @ 48kHz
95. Digital output specifications
96. Connectors Format Data length Level Connector
97. DIGITAL OUT AES / EBU AES / EBU Professional Use 24bit RS422 XLR-3-32 type (Balanced) * 1
98. * 1. XLR-3-32 connectors are balanced jacks (1 = GND, 2 = HOT, 3 = COLD).
99. I / O SLOT (1-2) specifications
100. Each I / O Slot accepts a Mini-YGDAI card.
101. Only Slot 1 has a serial interfac
102. Control I / O characteristics
103. Connectors Format Level Connector
104. MIDI IN MIDI - DIN Connector 5P
105. OUT MIDI - DIN Connector 5P
106. WORDCLOCK IN - TTL / 75 Ω terminated BNC Connector
107. OUT - TTL / 75 Ω BNC Connector
108. GPI (5IN / 5OUT) - - D Sub Connector 15P (Female) * 1
109. NETWORK IEEE802.3 10BASE-T / 100Base-TX RJ-45
110. LAMP (QL5: x 2, QL1: x 1) - 0V-12V XLR-4-31 type * 2
111. USB HOST USB 2.0 - USB A Connector (Female)
112. * 1. Input pin: TTL level, w / internal pull-up (47kΩ) Output pin: Open drain output (Vmax = 12V, maximum sink current / pin = -75mA) Power supply pin: Output voltage Vp = 5V, Max. output current = 300mA
113. * 2. 4 pin = + 12V, 3 pin = GND, Lamp nominal power: 5W, Brightness (voltage) can be adjusted from the software.
