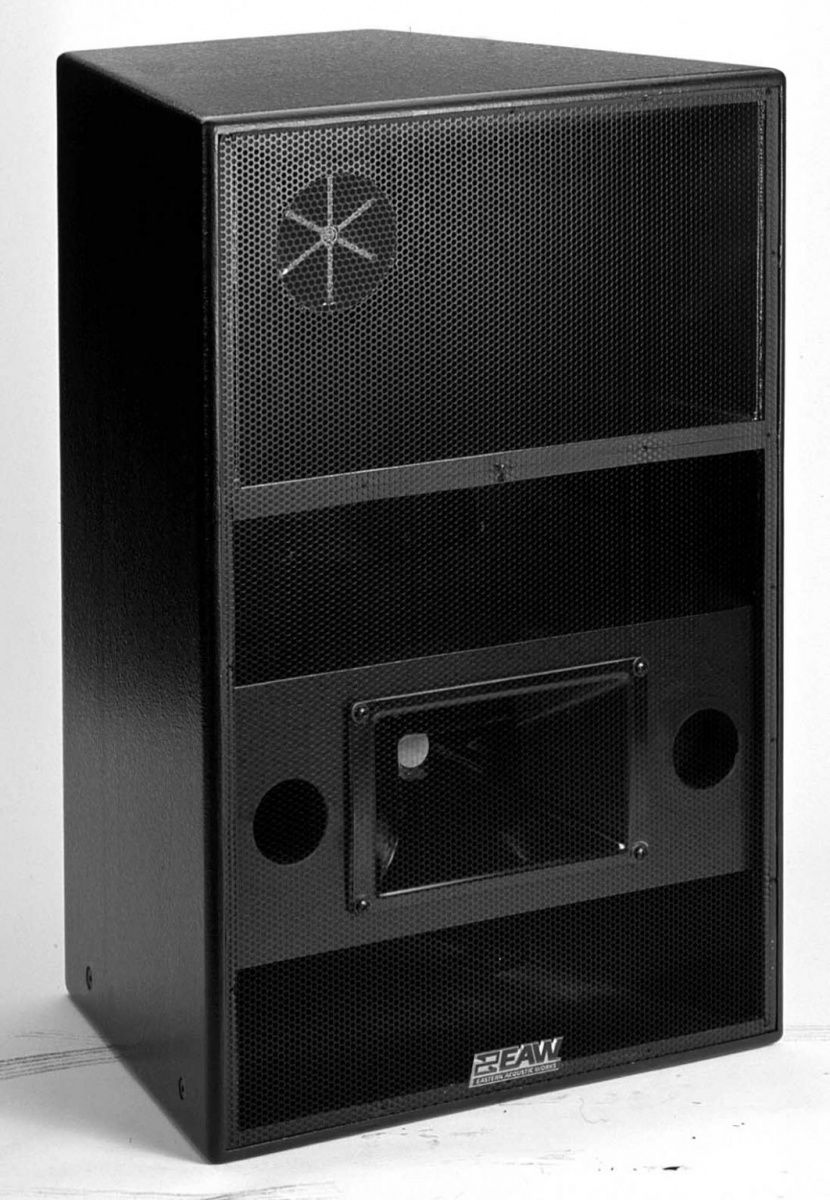

Акустична система EAW AS660e-WP Black

Триполосна повнодіапазонна акустична система в трапецієподібної корпусі з роздільним посиленням за двома (пасивний середньо / високочастотний кросовер) або трьох смугах частот. Акустична система має два 12-дюймових (30,5-сантиметрових) низькочастотних динаміка (розділених по вертикалі), навантажений на рупор 10-дюймовий (25,4-сантиметровий) среднечастотний випромінювач з Radial Phase Plug ™ і 1,4-дюймовий (3 , 5-сантиметровий) високочастотний компресійний випромінювач з неодимовим магнітом і 2,5-дюймової (6,4-сантиметрової) звуковою котушкою, навантажений на рупор з постійною спрямованістю 60 ° х 45 °.
Акустична система AS660e призначена для використання в постійних інсталяціях. Оптимізовані підсекції створюють чудову широкосмуговий частотну характеристику для корпуса середнього розміру. Акустичні системи мають точки закріплення / підвісу 3/8 "- 16.
Акустичну систему можна використовувати:
на стадіонах
На спортивних аренах
У центрах виконавських мистецтв
У релігійних установах

Триполосна повнодіапазонна акустична система з роздільним посиленням за двома або трьома смугами частот включає два 12-дюймових (30,5-сантиметрових) низькочастотних перетворювача, які встановлені в корпус з фазоінвертором, навантажений на рупор 10-дюймовий (25,4-сантиметровий) среднечастотний динамік з Radial Phase Plug ™ і 1,4-дюймовий (3,5-сантиметровий) високочастотний компресійний випромінювач з неодимовим магнітом і 2,5-дюймової (6,4-сантиметрової) звуковою котушкою.
Низькочастотні випромінювачі встановлені в похилі дефлектори і розділені по вертикалі. Середньочастотний випромінювач навантажений на среднечастотний рупор, зібраний з 3,2-міліметрової березової фанери, ущільненої спіненим поліуретаном високої щільності. Високочастотний випромінювач навантажений на рупор постійної спрямованості з номінальним покриттям 60 ° (г) х 45 ° (в). Вбудований пасивний фільтр утворює акустичний кросовер четвертого порядку, що забезпечує частотну корекцію системи для среднечастотной і високочастотної підсистем.
Діапазон відтворюваних частот акустичної системи, який вимірюється на осі, від 67 Гц до 15 кГц при ± 3 дБ. Середньо / високочастотна секція створює рівень звукового тиску 107 дБ на осі на відстані 1 метр при потужності, що підводиться 1 Вт. Вона здатна створювати піковий рівень звукового тиску 139 дБ на осі на відстані 1 метр. Низькочастотна секція створює рівень звукового тиску 102 дБ на осі на відстані 1 метр при потужності, що підводиться 1 Вт. Вона здатна створювати піковий рівень звукового тиску 137 дБ на осі на відстані 1 метр. Середньочастотна секція створює рівень звукового тиску 109 дБ на осі на відстані 1 метр при потужності, що підводиться 1 Вт. Вона здатна створювати піковий рівень звукового тиску 141 дБ на осі на відстані 1 метр. Високочастотна секція створює рівень звукового тиску 109 дБ на осі на відстані 1 метр при потужності, що підводиться 1 Вт. Вона здатна створювати піковий рівень звукового тиску 136 дБ на осі на відстані 1 метр. Максимально допустима потужність, що підводиться середньо / високочастотної секції дорівнює 450 Вт (тривала). Номінальний повний опір дорівнює 8 Ом. Максимально допустима потужність, що підводиться низькочастотної секції дорівнює 800 Вт (тривала). Номінальний повний опір дорівнює 4 Ом. Максимально допустима потужність, що підводиться среднечастотной секції дорівнює 400 Вт (тривала). Номінальний повний опір дорівнює 8 Ом. Максимально допустима потужність, що підводиться високочастотної секції дорівнює 125 Вт (тривала). Номінальний повний опір дорівнює 8 Ом.
Корпус акустичної системи має трапецієподібну форму. Він виготовлений з багатошарової, що не має порожнеч, ламінованої поперек волокон високоякісної фанери з балтійської берези, і має велику внутрішню систему жорсткості. Для оздоблення використовується стійка до зносу текстурированная чорна фарба. Для подачі вхідного сигналу використовуються дві 6-контактних клемних колодки; для вибору конфігурації посилення використовуються перемички. Акустична система має вісімнадцять різьбових точок 3/8 "-16 для кріплення / підвісу (по 4 зверху, знизу і з боків, 2 на задній стороні). На передній стороні акустичної системи знаходиться декоративна решітка з перфорованої сталі з порошковим покриттям

Технічні характеристики EAW AS660e-WP Black:

• Діапазон відтворюваних частот (Гц) ± 3 дБ: 67 Гц - 15 кГц, -10 дБ: 50 Гц
• Осьова чутливість (рівень звукового тиску дБ, 1 Вт, 1 метр)
• Пасивний СЧ / ВЧ: 107
• НЧ: 102
• СЧ: 109
• ВЧ: 109
• Опір (Ом)
• Пасивний СЧ / ВЧ: 8
• НЧ: 4
• СЧ: 8
• ВЧ: 8
• Максимально допустима потужність (Вт, тривала)
• Пасивний СЧ / ВЧ: 450
• НЧ: 800
• СЧ: 400
• ВЧ: 125
• Рекомендована частота фільтра верхніх частот 24 дБ на октаву: 40 Гц
• Розрахунковий максимальний рівень випромінювання (рівень звукового тиску, 1 метр)
• Пасивний СЧ / ВЧ піковий: 139
• НЧ піковий: 137
• СЧ піковий: 141
• ВЧ піковий: 136
• Пасивний СЧ / ВЧ тривалий: 133
• НЧ тривалий: 131
• СЧ тривалий: 135
• ВЧ тривалий: 130
• Номінальний кут покриття / точки -6 дБ (градусів)
• У горизонтальній площині: 60
• У вертикальній площині: 45
• Група продуктів: I
• Конфігурація системи: Триполосна повнодіапазонна акустична система
• Конфігурації системи посилення: Роздільне посилення по двох смугах частот (пасивний СЧ / ВЧ-кросовер) або роздільне посилення по трьох смугах частот
• НЧ підсистема і навантаження: Два 12-дюймових (30,5-сантиметрових) динаміка, корпус з фазоінвертором
• СЧ підсистема і навантаження: Один 10-дюймовий (25,4-сантиметровий) динамік, Radial Phase Plug ™ / навантажений на рупор
• ВЧ підсистема і навантаження: Один 1,4-дюймовий (3,5-сантиметровий) компресійний випромінювач з неодимовим магнітом і 2,5-дюймової (6,4-сантиметрової) звуковою котушкою на рупорі з постійною спрямованістю
• Тип корпусу (форма): Трапецієвидний
• Матеріал корпусу: Високоякісна фанера з балтійської берези
• Оздоблення: Стійка до зносу текстурированная чорна фарба
• Роз'єми: Дві 6-контактних клемних колодки, для вибору конфігурації посилення використовуються перемички
• Пристосування для підвішування: (18) нарізні сполучення 3/8 "-16 для закріплення / підвішування (по 4 зверху, знизу і з боків, 2 на задній стороні)
• Декоративна решітка: Перфорована сталь з порошковим покриттям
• Висота: 914 мм
• Ширина (спереду): 626 мм
• Ширина (ззаду): 312 мм
• Глибина: 584 мм
• Кут трапеції: 15 градусів з кожного боку
• Масса-нетто: 76,9 кг
• Масса-брутто: 83,7 кг
