USB-аудіоінтерфейс RME Fireface 802 FS

RME Fireface 802 FS - 60-канальний USB-аудіоінтерфейс високого класу 192 кГц.Оновлений професійний звуковий інтерфейс USB. Fireface 802 FS зберігає всі переваги свого попередника (Fireface 802), але додає необхідні оновлення стандартів та функцій сумісності. Головна відмінність оновленого девайсу є відмова від підтримки Firewire. Тепер замість цього роз'єму пропонується лише порт USB та можливість віддаленого підключення завдяки додатковому USB-порту ARC. Крім того, пристрій здатний працювати у двох режимах: режим USB 2 (залежить від драйверів для конкретної ОС) та режим Class Compliant (підтримується Windows, Mac OSX та Linux без драйверів). Крім того, лінійні виходи на задній стороні тепер повністю пов'язані по постійному струму.

Новий аудіоінтерфейс Fireface 802 FS — це високоінтегроване професійне рішення для концертного і студійного застосування, поміщене в рековий корпус 1U. Цей черговий видатний пристрій від RME пропонує неперевершений набір професійних функцій без жодних компромісів щодо якості звуку, стабільності роботи та затримки сигналу. 60 аудіоканалів, високоякісні мікрофонні попередні підсилювачі, референсні конвертори, повноцінна секція ефектів та робота на частоті дискретизації до 192 кГц є основним, але далеко не вичерпним функціоналом цього інтерфейсу.

Особливості

• 12 аналогових входів / виходів
• 4 мікрофонні / інструментальні / лінійні входи на роз’ємах XLR/TRS
• 2 виходи для навушників
• 1 інтерфейс AES/EBU
• 2 інтерфейси ADAT
• 2 інтерфейси SPDIF
• 1 вхід / вихід для синхронізації Word Clock
• 1 вхід / вихід MIDI
• 1 шина RME USB 2.0
• Сумісність Class Compliant
• Апаратний мікшер / маршрутизатор TotalMix FX
• Дистанційне керування через ARC USB
• Набір ефектів
• Високостабільна тактова синхронізація SteadyClock FS
• Схемотехніка виходів DC-coupled

Неперевершена гнучкість сетапу студії звукозапису
Фірмова технологія легендарних драйверів RME USB 2 забезпечує надзвичайно низьку затримку сигналу та високу стабільність роботи. Fireface 802 FS пропонує ефективне придушення джиттер-ефекту завдяки технології SteadyClock FS, індивідуальне перемикання опорних рівнів для всіх входів і виходів, повну функціональність в автономному режимі та сумісність з Windows та Mac.

Fireface 802 FS побудований на нещодавно розроблених аналоговій та цифровій платах. Аналогова схемотехніка пропонує виходи зі з’єднанням за постійним струмом та також нові АЦП та ЦАП, цифрова частина пристрою також забезпечує дуже цікаві нові функції завдяки використанню оновлених високотехнологічних компонентів.

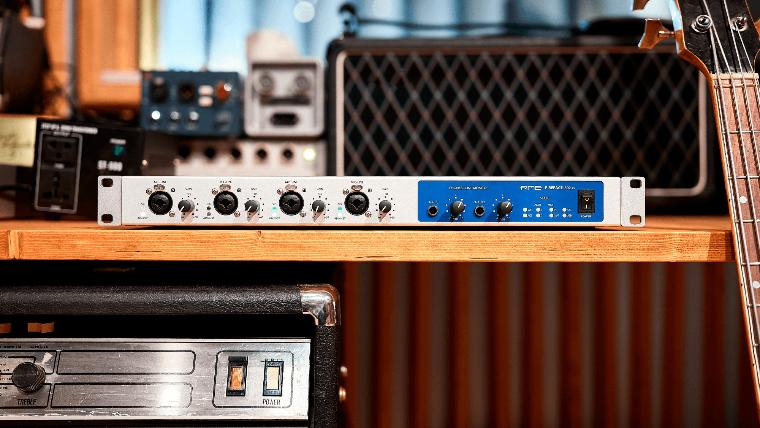

На передній панелі Fireface 802 FS має чотири комбіновані входи XLR/TRS для мікрофонних / інструментальних / лінійних сигналів, а також два стереороз’єми для навушників із вихідним рівнем +17 дБu, що забезпечує високу гучність навіть з професійними високоімпедансними навушниками.

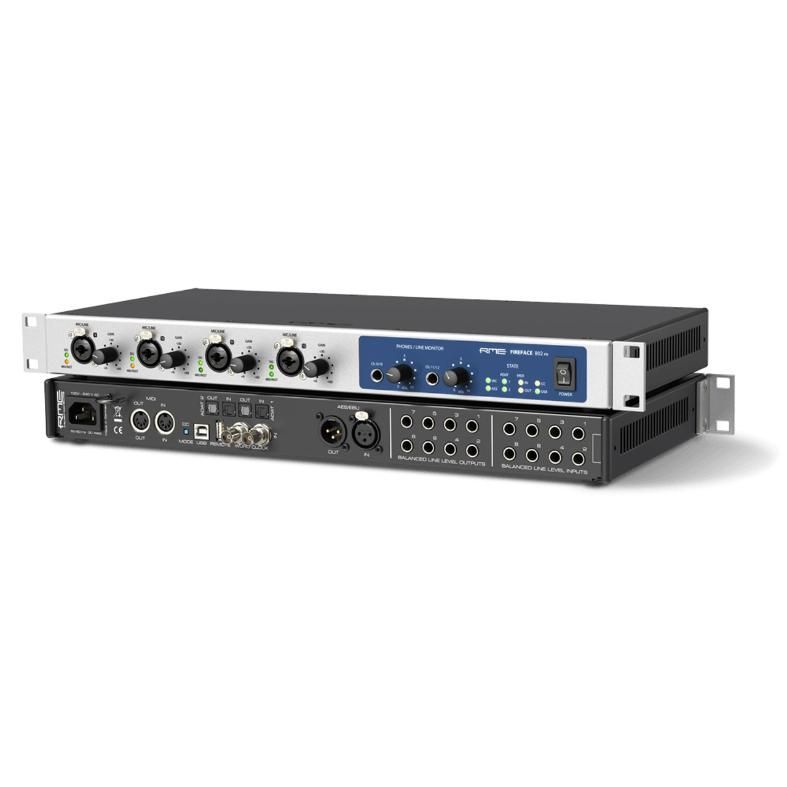

На задній панелі розкриваються повні можливості підключення Fireface 802 FS. Крім входів / виходів MIDI та Word Clock, тут є два оптичні інтерфейси ADAT та вхід / вихід AES/EBU, а також по вісім симетричних аналогових входів та виходів лінійного рівня. Завдяки новій багаторежимності Multi-Mode два входи / виходи ADAT можна використовувати як окремі оптичні входи та виходи SPDIF. Тут також є порт USB A для підключення опціонального пульта керування ARC USB.

Потужні засоби для мікшування, моніторингу та вимірювань у комплекті
Fireface 802 FS поставляється з апаратним DSP-мікшером TotalMix FX, який пропонує комплексні налаштування маршрутизації та моніторингу, а також аналізатором DigiCheck для високоточних вимірювань та аналізу передачі цифрових даних в обох напрямках. TotalMix FX може повністю замінити зовнішній мікшер, дозволяючи створювати кілька моніторних міксів без затримок сигналу, з еквалізацією, динамічними обробками, ефектами реверберації та ділею.

Додаток TotalMix Remote пропонує зручне дистанційне керування апаратним мікшером і ефектами в аудіоінтерфейсах RME. TotalMix Remote повністю дублює поточний стан хост-системи на iPad та комп’ютерах Windows або Mac — мікшування, маршрутизацію, налаштування ефектів, індикацію рівнів у режимі реального часу. Ви можете легко регулювати всі параметри мікшування дистанційно через Ethernet та Wi-Fi з єднання.

USB 2 аудіодрайвери, Class Compliant сумісність
Fireface 802 FS працює в двох різних режимах: USB 2 на основі драйверів та Class Compliant. Режим Class Compliant — це стандарт, який нативно підтримується такими операційними системами, як Windows, Mac OSX та дистрибутивами Linux. Ніякі спеціальні драйвери не потрібні, пристрій розпізнається безпосередньо після завантаження прошивки CC. Альтернативний режим CC можна активувати за допомогою вбудованого кнопкового перемикача безпосередньо на задній панелі інтерфейсу.

Fireface 802 FS пропонує повну підтримку USB 2.0 у режимі Class Compliant. Всі канали будуть доступні без драйверів для Linux, Mac та iPadOS. iPad Pro з USB C забезпечує керування до 60-ти каналів для запису та відтворення в TotalMix FX для iPad на системному рівні.
Виходи зі з'єднанням за постійним струмом DC-Coupled для сигналів керування напругою
Більшість аудіоінтерфейсів мають традиційні виходи зі з'єднанням за змінним струмом, де використовуються з'єднувальні конденсатори, що фільтрують будь-які наднизькі частоти.

Ці частоти, як правило, вважаються небажаними для аудіосигналів, адже вони з’їдають запас і потенційно можуть навіть спричинити пошкодження зовнішнього обладнання. Проте, одним із прикладів, коли з’єднання за постійним струмом залишається бажаним, є світ модульних синтезаторів, де статичні або повільні сигнали використовуються для керування різними параметрами, такими як висота тону або низькочастотні осцилятори LFO.

Всі лінійні виходи Fireface 802 FS мають схемотехніку DC-Coupled, що дозволяє надсилати керуючу напругу (CV) або інформацію про ґейтування на модульні синтезатори та інше студійне обладнання.

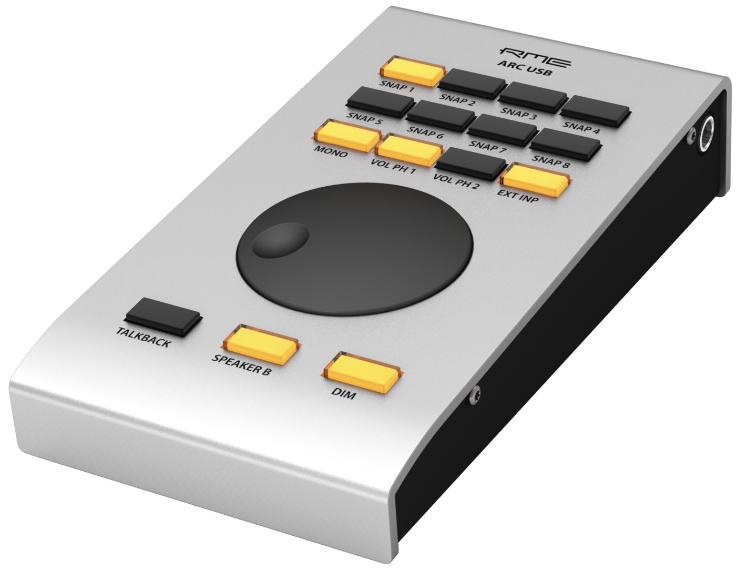

Дистанційне керування ARC USB — Plug’n Play Plus
Опціональний пульт ARC USB підключається до вашого комп’ютера через USB і спілкується безпосередньо з TotalMix FX. Він має 15 повністю призначуваних кнопок з підсвіткою, одне енкодерне коліщатко та TS-роз’єм для підключення педального перемикача.

ARC USB — це USB 1.1 MIDI пульт дистанційного керування для Fireface 802 FS. Завдяки тому, що він працює як пристрій класу UAC 1, він є оригінально сумісним з Windows і Mac OS X. Як тільки він з'явиться в операційній системі, TotaIMix FX автоматично виявить ARC USB і зв'яжеться з ним за допомогою простих дистанційних MIDI-команд для керування 802 FS.

Відчуйте безкомпромісну якість звуку
Як і всі інші пристрої RME, Fireface 802 FS поєднує в собі відмінну аналогову схемотехніку з найновішими технологіями цифрового перетворення. Всі симетричні входи / виходи TRS і XLR, а також два виходи для навушників забезпечують надзвичайно низький рівень шуму та спотворень. У кращих традиціях RME та згідно з їхньою філософією, конвертори та преампи не виробляють “звук”, не додають і не видаляють нічого з джерела сигналу, захоплюючи його таким, яким воно є.

Оснащені новітніми мікросхемами АЦП та ЦАП із низькою затримкою, усі входи / виходи працюють із частотою до 192 кГц та мають широкий динамічний діапазон під час відтворення, включно з двома виходами для навушників. Завдяки ефективному придушенню джиттера фірмова технологія SteadyClock FS гарантує найсучасніше АЦ / ЦА перетворення, навіть при синхронізації від зовнішнього джерела.

Кожен вхід і вихід окремо перемикається на різні рівні сигналу: -10 дБV, +4 дБu, “Hi Gain” (еквівалентні рівням +2 дБV, +13 дБu та +19 дБu для цифрової повної шкали). Усі виходи можна використовувати для прямого моніторингу ASIO (ADM).

Професійні надзвичайно прозорі передпідсилювачі
Для підключення мікрофонів та інструментів 802 FS має чотири надзвичайно прозорі передпідсилювачі та конвертери з низькою затримкою. Мікрофонні та інструментальні преампи 802 FS використовують класичну технологію OctaMic II, яка забезпечує найвищі стандарти звуку для професійного запису, наприклад, класичних концертів. Симетрична схемотехніка преампів вражає надзвичайно низьким рівнем спотворень сигналу, відмінним співвідношенням “сигнал/шум” та ідеально лінійною АЧХ. Це справді високоякісне рішення для передачі та підсилення будь-якого вхідного аудіосигналу без змін.

Чотири комбіновані XLR/TS входи на передній панелі працюють як симетричні мікрофонні, або як високоімпедансні інструментальні для безпосереднього підключення до чотирьох гітар або інших інструментів без жодного додаткового обладнання. Фантомне живлення +48 В та режим Hi-Z вмикається окремо у кожному каналі. Світлодіоди наявності сигналу, кліпування, інструментального режиму і та фантомного живлення забезпечують зручну індикацію.

Fireface 802 FS наслідує традиції компанії RME щодо гнучкості та масштабування їхніх аудіосистем. Підключення додаткових передпідсилювачів або розширення кількості аналогових входів здійснюється за допомогою двох оптичних інтерфейсів ADAT на задній панелі.

Автономна робота з викликанням збережених налаштувань
Fireface 802 FS можна налаштовувати та конфігурувати безпосередньо за допомогою дистанційного керування на iPad, по MIDI або на ARC USB. Додатково тут є 6 слотів пам'яті, де можна зберігати поточні конфігурації. Таким чином 802 FS може працювати незалежно від комп’ютера. У автономному режимі він може перетворюватися на різні пристрої простим натисканням кнопки.

ICC — інтелектуальне керування тактовою синхронізацією
Ця функція не тільки відображає стан синхронізації, а й зберігає останню частоту дискретизації вхідного сигналу у разі відмови зовнішнього джерела. Інші відомі технології RME, такі як SyncCheck, пропонують швидке виявлення проблем з тактовою синхронізацією.

Ще більше видатних функцій!
Цифровий мікшер TotalMix FX забезпечує високу функціональність мікшування та необмежені можливості маршрутизації як в студії, так і на сцені.

Програмне забезпечення DigiCheck пропонує надзвичайно точні засоби для вимірювання, тестування, індикації та аналізу цифрових аудіопотоків.

Технологія SteadyClock FS забезпечує еталонно точну тактову синхронізацію та високоякісне цифро-аналогове перетворення, щоб ви чули свій мікс таким, яким він є, з найменшим джиттером і найвищою стійкістю до виникнення паразитного ефекту тремтіння.

Фірмові регулярно оновлювані драйвери RME USB для Mac і ПК забезпечують супернадійне передавання аудіоданих з найменшою затримкою та найвищу стабільність роботи.

Технічні характеристики RME Fireface 802 FS

• АНАЛОГОВА ЧАСТИНА
• АЦ, лінійні входи 1 – 8, задня панель
• Вхід: 6,3 мм TRS, електронно збалансований
• Співвідношення “сигнал/шум” на “Lo Gain”: 116 дБ (AES17), 118 дБA
• Співвідношення “сигнал/шум” на “+4 dBu”: 115 дБ (AES17), 117 дБA
• АЧХ при 44,1 кГц, допуск -0,1 дБ: 8,9 Гц – 20,4 кГц
• АЧХ при 96 кГц, допуск -0,5 дБ: 4,3 Гц – 45,2 кГц
• АЧХ при 192 кГц, допуск -1 дБ: 3 Гц – 89 кГц
• Фільтр: Short Delay Sharp, затримка 5 / 5 / 6 семплів
• СКНС при -1 дБFS: < -120 дБ, < 0,0001%
• СКНС + шум при -1 дБFS: < -110 дБ, < 0,00032%
• Міжканальне затухання: > 110 дБ
• Максимальний рівень вхідного сигналу: +19 дБu
• Вхідний імпеданс на 1 кГц: 10 кОм несиметричний, 10,6 кОм симетричний
• Вхідна чутливість: перемикається між “Lo Gain” та “+4 dBu”
• Рівень вхідного сигналу для 0 дБFS при “Lo Gain”: +19 дБu
• Рівень вхідного сигналу для 0 дБFS при “+4 dBu”: +13 дБu
• Цифрова чутливість: регульована від 0 до +12 дБ
• Мінімальний рівень для 0 дБFS: +1 дБu, -1,2 дБV
• Мікрофонні входи 9 – 12, передня панель. Характеристики, як АЦ, крім:
• Вхід: XLR, електронно збалансований
• Вхідний імпеданс: 3,4 кОм
• Співвідношення “сигнал/шум”: 113 дБ RMS не зважений, 116 дБA
• Діапазон вхідного підсилення: 54 дБ
• Максимальний рівень вхідного сигналу при чутливості +6 дБ: +10 дБu
• Максимальний рівень вхідного сигналу при чутливості +60 дБ: -44 дБu
• Індикатор кліпування “CLIP”: 0 дБFS
• Індикатор наявності сигналу “SIG”: -42 дБFS
• Інструментальні входи 9 – 12, передня панель. Характеристики, як АЦ, крім:
• Вхід: 6,3 мм джек TS, несиметричний
• Вхідний імпеданс: 1 МОм
• Співвідношення “сигнал/шум”: 113 дБ RMS не зважений, 116 дБA
• Максимальний рівень вхідного сигналу при чутливості +6 дБ: +21 дБu
• Максимальний рівень вхідного сигналу при чутливості +60 дБ: -33 дБu
• АЧХ при 44,1 кГц, допуск -0,5 дБ: 2,5 Гц – 20,8 кГц
• АЧХ при 96 кГц, допуск -0,5 дБ: 2,5 Гц – 25 кГц
• АЧХ при 192 кГц, допуск -1 дБ: 1,7 Гц – 36 кГц
• СКНС + шум при -1 дБFS, чутливість 20 дБ: < -107 дБ, < 0,00045%
• Діапазон вхідної чутливості: 42 дБ
• ЦА, моніторні стереовиходи для навушників (9 – 12). Характеристики, як ЦА, крім:
• Вихід: 2 x 6,3 мм стереоджеки TRS, небалансні
• Максимальний рівень вихідного сигналу при 0 дБFS: +17 дБu
• Максимальна потужність на канал при навантаженні 32 Оми, СКНС 0,02%: 200 мВт (2,5 Вrms, +10 дБu)
• Співвідношення “сигнал/шум”: 116 дБ (AES17), 118 дБA
• Вихідний імпеданс: 2 Оми
• ЦА, лінійні виходи 1 – 8, задня панель:
• Вихід: XLR, серво-симетричний
• Співвідношення “сигнал/шум” на “H iGain”: 116,5 дБ (AES17), 118,5 дБA
• Співвідношення “сигнал/шум” на “+4 dBu”: 116 дБ (AES17), 118 дБA
• Співвідношення “сигнал/шум” на “-10 dBV”: 107 дБ (AES17), 109 дБA
• АЧХ при 44,1 кГц, допуск -0,1 дБ: 0 Гц – 20,2 кГц
• АЧХ при 96 кГц, допуск -0,5 дБ: 0 Гц – 44,6 кГц
• АЧХ при 192 кГц, допуск -1 дБ: 0 Гц – 77,5 кГц
• СКНС + шум: < -110 дБ, < 0,00032%
• Міжканальне затухання: > 110 дБ
• Рівень вихідного сигналу: перемикається між “Hi Gain”, “+4 dBu” та “-10 dBV”
• Рівень вихідного сигналу при 0 дБFS, “Hi Gain”: +19 дБu
• Рівень вихідного сигналу при 0 дБFS, “+4 dBu”: +13 дБu
• Рівень вихідного сигналу при 0 дБFS, “-10 dBV”: +2 дБu (+4,2 дБu)
• Вихідний імпеданс: 75 Ом
• MIDI
• 1 x MIDI входи/виходи на 5-пінових роз'ємах DIN
• Гальванічно ізольований вхід з оптичним з'єднанням
• Високошвидкісний режим: джиттер та час відгуку типово менше 1 мс
• Окремі 128-байтні FIFO-стеки для входу і виходу
• ЦИФРОВА ЧАСТИНА
• Тактова синхронізація: внутрішня, ADAT, AES, SPDIF, Word Clock
• Придушення джиттера: > 50 дБ (> 1 Гц)
• Ефективний вплив джиттера тактової частоти на АЦП та ЦАП: майже нульовий
• ФАПЧ забезпечує повну відсутність випадіння семплів навіть при джиттері понад 100 нс
• Цифрове біт-тактування ФАПЧ для безпроблемної роботи ADAT з різною швидкістю
• Підтримка частот дискретизації: від 28 кГц до 200 кГц
• ЦИФРОВІ ВХОДИ
• AES/EBU
• 1 x XLR, трансформаторно збалансований гальванічно розв'язаний відповідно до AES3-1992
• Високочутливий вхідний каскад (< 0,3 В pp)
• Сумісність зі SPDIF (IEC 60958)
• Приймає споживчий і професійний формати
• Діапазон блокування: 27 кГц – 200 кГц
• Придушення джиттера: > 50 дБ (> 1 Гц)
• Оптичний ADAT
• 2 x TOSLINK, формат відповідно до специфікацій Alesis
• Стандартна швидкість: 2 x 8 каналів 24 біти / до 48 кГц
• Подвійна швидкість (S/MUX): 2 x 4 канали 24 біти / 96 кГц
• Чотирикратна швидкість (S/MUX4): 2 x 2 канали 24 біти / 192 кГц
• Біт-тактування ФАПЧ забезпечує ідеальну синхронізацію навіть при роботі з різними швидкостями
• Діапазон блокування: 31,5 кГц – 50 кГц
• Придушення джиттера: > 50 дБ (> 1 Гц)
• Оптичний SPDIF (ADAT 1/2)
• 1 x оптичний, відповідно до IEC 60958
• Приймає споживчий і професійний формати
• Діапазон блокування: 27 кГц – 200 кГц
• Придушення джиттера: > 50 дБ (> 1 Гц)
• Word Clock
• Коаксіальний BNC, не термінований (10 кОм)
• Перемикач на внутрішній термінатор 75 Ом
• Автоматичне визначення подвійної/чотирикратної швидкості та внутрішня конвертація на одинарну швидкість
• SteadyClock гарантує синхронізацію з наднизьким джиттером навіть при роботі з різними швидкостями
• Не реагує на зміщення постійного струму в мережі
• Схема адаптації сигналу: оновлення сигналу через автоматичне центрування і гістерезис
• Захист від перевантаження
• Діапазон рівнів: 1,0 В pp – 5,6 В pp
• Діапазон блокування: 27 кГц – 200 кГц
• Придушення джиттера: > 50 дБ (> 1 Гц)
• ЦИФРОВІ ВИХОДИ
• AES/EBU
• XLR, трансформаторно збалансований гальванічно розв'язаний відповідно до AES3-1992
• Рівень вихідного сигналу: Professional 4,2 В pp, Consumer 2,4 В pp
• Формат “Professional” відповідно до AES3-1992, поправка 4
• Формат “Consumer” (SPDIF) відповідно до IEC 60958
• Режим Single Wire, частота дискретизації від 28 кГц до 200 кГц
• ADAT
• 2 x TOSLINK, формат відповідно до специфікацій Alesis
• Стандартна швидкість: 8 каналів 24 біти / до 48 кГц
• Подвійна швидкість (S/MUX): 4 канали 24 біти / 96 кГц
• Чотирикратна швидкість (S/MUX4): 2 канали 24 біти / 192 кГц
• Оптичний SPDIF (ADAT 1/2)
• Споживчий (SPDIF) формат відповідно до IEC 60958
• Діапазон блокування: 28 кГц – 200 кГц
• Word Clock
• Коаксіальний BNC
• Максимальна вихідна напруга 5 В pp
• Вихідна напруга на термінаторі 75 Ом: 4 В pp
• Вихідний імпеданс: 10 Ом
• Діапазон частот: 27 кГц – 200 кГц
• ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
• Джерело живлення: внутрішній імпульсний блок живлення, 100 – 240 В змінного струму, 30 Вт
• Енергоспоживання в режимі очікування: 15 Вт
• Типова споживана потужність: 22 Вт
• Розміри, включно зі рековими кріпленнями (ШxВxГ): 483 x 44 x 242 мм
• Розміри без рекових кріплень (ШxВxГ): 436 x 44 x 235 мм
• Вага: 2,8 кг
• Діапазон робочих температур: від +5°C до +50°C
• Відносна вологість: < 75%, без конденсації
