Цифрові процесори та системні контролери для концертів

Цей огляд допоможе вам вибрати цифрові процесори та системні контролери для концертів, оцінюючи DSP-потужність, якість АЦП/ЦАП, функціонал кросоверів, лімітерів та можливості мережевого керування. Ви отримаєте практичні рекомендації щодо інтеграції до сценічних систем та критеріїв вибору для арен, турингу та прокату, щоб ваша звукова система працювала надійно та прозоро.

Огляд цифрових процесорів

Визначення цифрових процесорів

Ви розглядаєте цифровий процесор як центральний модуль для обробки аудіосигналів: він оцифровує входи, виконує кросовери, еквалайзери, динамічну обробку та затримки, а потім видає оптимізовані виходи для підсилювачів або мережевих інтерфейсів, забезпечуючи точне налаштування та захист вашої акустики.

Важливість у звукових системах

Ви покладаєтеся на процесор для узгодження акустики, управління динамікою та маршрутизації сигналів між мікшером та підсилювачами; без нього ви ризикуєте отримати нерівномірне покриття, спотворення та пошкодження колонок на концерті.

Ви отримуєте точну синхронізацію часу та фази між драйверами, вбудовані лімітери та моніторинг для захисту обладнання, а також мережеве управління та пресети, які дозволяють швидко адаптувати вашу систему до різних майданчиків та режимів роботи.

Ключові характеристики цифрових процесорів

• Потужність DSP — забезпечує достатній запас обчислень для FIR, багатосмугової компресії та складних матриць маршрутизації.
• Типи фільтрів (FIR/IIR) — дає вам вибір між лінійно-фазовою обробкою та економічною латентністю.
• Кросовери та налаштування смуг — дозволяє вам гнучко конфігурувати дво-, три- та чотирисмугові системи.
• Параметричний та графічний еквалайзер – дає вам інструменти для точкової корекції АЧХ приміщення.
• Багатосмугова динаміка та лімітери — захищають вашу акустику та підсилювачі при пікових сигналах.
• Затримки та вирівнювання часу — дозволяють синхронізувати драйвери та кластери на відстані.
• Низька та передбачувана затримка є критичною для моніторингу та живого звучання, яку ви контролюєте.
• Рознімання та формат I/O — підтримка аналогових входів, AES3, MADI, Dante, AES67 для вашої гнучкості підключення.
• Мережне управління та протоколи – дає вам віддалений контроль, моніторинг та інтеграцію в інфраструктуру VENUE/Dante/AVB.
• Матричне маршрутизаційне ядро ​​— дозволяє легко перенаправляти сигнали та формувати підмікси.
• Пресети та збереження сцен — прискорюють вашу підготовку та дають можливість швидкого перемикання між шоу.
• Моніторинг та метрики в реальному часі – ви бачите рівні, кліпінг, температуру та стан каналів.
• Резервування та стійкість до відмов - знижує ризик простою на ваших заходах.
• Оновлення прошивки та безпека — підтримують сумісність та захищають ваші налаштування та доступ.
• Фізична надійність та харчування — забезпечує вам стабільну роботу в турових та стаціонарних умовах.

Можливості обробки сигналів

Ви отримуєте повний набір обробки: параметричний EQ, FIR та IIR-фільтри, лінійно-фазові опції, багатосмугова компресія, лімітування та адаптивні алгоритми; все це дозволяє вам точно коригувати АЧХ, контролювати динаміку та мінімізувати спотворення при більших рівнях звуку.

Інтеграція з іншим обладнанням

Ви підключаєте процесор до мікшера, підсилювачів та мереж через аналог, AES3, Dante, AES67 та MADI; підтримка Word Clock, SNMP та мережевого керування дозволяє вам синхронізувати пристрої, централізовано контролювати систему та швидко змінювати маршрути сигналів.

Процесори підтримують інтеграцію з цифровими мікшерами, підсилювачами з DSP та хмарними платформами — ви налаштовуєте права доступу, зберігаєте пресети та відстежуєте стан у реальному часі через мобільні або десктопні програми. Ви мінімізуєте час простою та швидко адаптуєте конфігурацію під вимоги конкретного концерту.

Популярні моделі: огляд

Модель A: ключові характеристики та продуктивність

Модель A поєднує потужний DSP з підтримкою FIR-фільтрів, до 64×64 каналів Dante та гнучкими кросоверами. Ви отримуєте низьку латентність, точне фазове налаштування та вбудовані лімітери для захисту акустики. Інтерфейс інтуїтивний, а набір передналаштувань дозволяє швидко розгорнути систему, роблячи її надійним варіантом для турингу та середніх залів.

Модель B: ключові характеристики та продуктивність

Модель B пропонує розширену обчислювальну потужність, нативну підтримку AES67 та багатосмугову компресію, а також модульну архітектуру входів/виходів. Ви зможете детально калібрувати систему за допомогою параметричного EQ та автоматичного вирівнювання часу, що особливо корисно для складних конфігурацій арен та фестивалів.

Додатково модель B виділяється можливістю резервування живлення та мережевих шляхів, просунутим моніторингом у реальному часі та докладною логікою попереджень: ви відстежуєте навантаження каналами, стан лімітерів та мережеві помилки, що забезпечує впевнену роботу при тривалих турне та відповідальних заходах.

Порівняння цифрових процесорів

Плюси та мінуси кожної моделі

Ви швидко оціните сильні та слабкі сторони кожної платформи: одні дають простоту та швидкість налаштування, інші — гнучкість та розширюваність. Виберіть пристрій, спираючись на масштаб сцени, вимоги до мережі та ступінь автоматизації, щоб ваша система слугувала надійно та давала потрібний звуковий результат.

Рекомендації залежно від сценарію

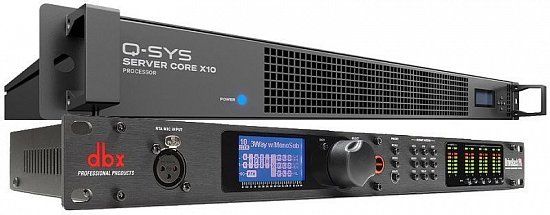

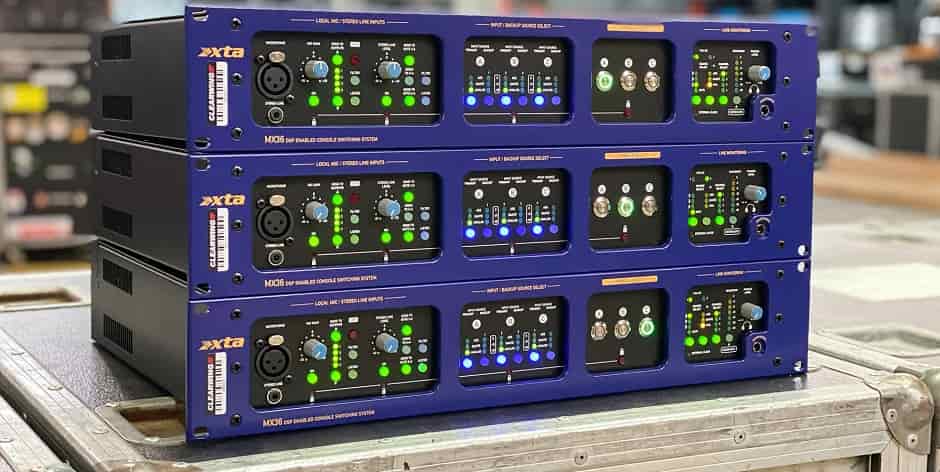

Якщо ви керуєте малою сценою або орендним парком, вибирайте прості та швидкі рішення (DBX, Yamaha). Для середніх майданчиків та турів вам підійдуть XTA або QSC із розширеними можливостями мережі. Для великих арен та інсталяцій орієнтуйтеся на Lake, BSS або Q-SYS, де важлива точність, масштаб та резервування.

При виборі враховуйте ваш бюджет, досвід команди та необхідну інтеграцію з мережевими протоколами (Dante, AES67). Плануйте резерви DSP і каналів I/O, щоб ви могли масштабувати систему без повної заміни контролера. Тестуйте пресети в режимі репетиції та документуйте налаштування для швидкого відновлення у польових умовах.

Цифрові процесори та системні контролери для концертів

Для досягнення передбачуваного звучання на концертах ви повинні вибирати процесори з достатньою потужністю DSP, гнучкими входами/виходами та підтримкою Dante/AES67, налаштовувати кросовери та фазове вирівнювання, встановлювати лімітери та резервування, перевіряти систему вимірюваннями та тестами перед заходом; правильна конфігурація та регулярне обслуговування захищають вашу акустику та гарантують стабільність роботи в будь-яких умовах.

FAQ

Питання: Що таке цифровий процесор і в чому на відміну від системного контролера?

Відповідь: Цифровий процесор (DSP) - це пристрій для обробки аудіосигналу: кросовери, еквалізація, динаміка, затримки та матрування входів/виходів. Системний контролер виконує ширші функції керування всією звуковою системою: маршрутизація, моніторинг стану підсилювачів/динаміків, автоматизація пресетів, логіка керування та резервування. Процесор зазвичай розташовується між мікшером та підсилювачами та відповідає за чисто аудіальну обробку; контролер об'єднує DSP-функції з мережевим управлінням, моніторингом та сценарною логікою для арен, фестивалів та прокату.

Питання: Які параметри враховувати при виборі процесора для концертної системи?

Відповідь: Ключові параметри: кількість входів/виходів та їх типи (аналог, AES3, Dante, AES67), доступна DSP-потужність та підтримка FIR, максимальна частота дискретизації (48/96 кГц), латентність, наявність вбудованих кросоверів та лімітерів, можливості матрування (Ethernet/Dante/USB/RS‑232), резервування живлення та мереж, простота створення та зберігання пресетів. Для малої зали 8–16 кан. вистачить простого DSP; для турингу – модульна платформа з Dante, багатосмуговими лімітерами та апаратним резервуванням (наприклад, Q-SYS Core, Lake, XTA). Врахуйте також технічну підтримку виробника та вартість володіння.

Питання: Як правильно налаштовувати кросовери, затримки та вирівнювання фази між драйверами?

Відповідь: Вибір фільтра (Баттерворт, Лінквіца-Райлі, Бесселя, FIR) залежить від необхідної характеристичної прозорості та фазових властивостей; FIR забезпечує лінійно-фазову характеристику, але потребує більше DSP та викликає затримку. Налаштування кроки: 1) задати частоти розділу та крутість виходячи з акустики; 2) провести вимірювання АЧХ та імпульсної характеристики (SMAART/REW); 3) вирівняти тимчасово: розрахувати затримку для кожного драйвера на відстані (t(ms) = відстань(м) / 343 × 1000 ≈ відстань × 2.915), застосувати затримки в DSP; 4) перевірити фазу на частотах перекриття та при необхідності скоригувати полюси/фазу або використовувати лінійно-фазові фільтри; 5) провести тонке підганяння прослуховуванням та вимірюваннями, зберігши пресети для різних конфігурацій.

Питання: Як правильно налаштовувати лімітери та захист акустики без погіршення звучання?

Відповідь: Використовуйте ієрархію захисту: стаціонарні лімітери на каналах підсилювачів (пікові та RMS), мультистрічкові для суб та високих смуг, і глобальні brickwall-лімітери за потреби. Параметри: Threshold – трохи нижче допустимої потужності/SPL акустики, Ratio – високий для захисту (∞:1 для brickwall), Attack – мінімально можливий для захисту від короткочасних піків (або з lookahead), Release – налаштувати під музичну динаміку, щоб уникнути «насосу». Перевіряйте за синусоїдальними/шумовими тестами, моніторте спотворення та температуру динаміків. Залишайте запас за потужністю (зазвичай 3–6 дБ) щодо номінального SPL та використовуйте вимірювання THD та частотну характеристику для фінального налаштування.

Питання: Які вимоги до мережі та резервування для надійного мережевого керування (Dante, AES67, AVB)?

Відповідь: Проект мережі: виділений аудіомережа (VLAN) з підтримкою QoS, гігабітні комутатори рівня L2/L3 з підтримкою Jumbo Frames та авто MDI/MDIX. Для Dante важливі: односпрямована синхронізація (PTP/Word Clock), налаштування затримки Dante Controller, використання Dante redundancy для критичних каналів. Для AES67/AVB потрібна сумісність за часовим синхронізмом та протоколами. Резервування: дублювання мережевих шляхів та живлення, гаряче резервування DSP/контролерів та автоматичне перемикання пресетів. Регулярно оновлюйте прошивки, зберігайте бекапи конфігурацій та використовуйте моніторинг (SNMP/реєстр подій) для швидкого відновлення. Документуйте адресацію, паролі та схеми з'єднань для оперативної роботи команди технічного обслуговування.
