Системи затримки звуку для великих майданчиків

У цій статті ви отримаєте професійний посібник з проектування та оцінки систем затримки звуку для великих майданчиків: як ви розраховуєте час затримки, розміщуєте вежі затримки, синхронізуєте та налаштовуєте обладнання, щоб ваша система забезпечувала рівномірне покриття, ясність мови та музичну деталізацію на стадіонах, фестивалях та шоу.

Огляд систем затримки звуку (вежі затримки)

Визначення та функція

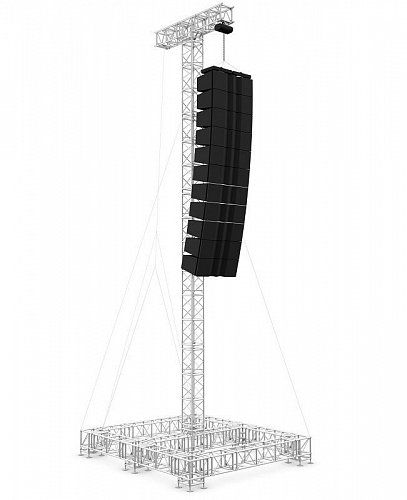

Вежі затримки — це віддалені акустичні модулі, які ви встановлюєте в далеких зонах майданчика для компенсації загасання та тимчасового зміщення сигналу від основного PA; їхнє завдання — відтворити той же матеріал з точною тимчасовою затримкою та рівнем, щоб ваша аудиторія на відстані чула звук синхронно, розбірливо і з потрібним SPL.

Різниця між основною PA-системою та системами затримки

Основна PA забезпечує потужний, фронтально спрямований звук з фокусом на сцену, а ви маєте вежі затримки як зональні джерела — з меншою загальною потужністю, іншою директивністю та обов'язковою цифровою затримкою та фазовим підганянням для синхронізації та рівномірного покриття.

Практично це означає, що ви проектуєте вежі затримки з упором на точну тимчасову синхронізацію (затримку розраховуєте на відстані), локальну еквалізацію для компенсації умов середовища та керований рівень, щоб при перекритті зон уникнути гребінчастої фільтрації; вибір колонок, кут нахилу та висота установки у вас підпорядковані задачі рівномірного покриття, а не «гучності біля сцени».

Акустичні основи

Розповсюдження звуку на різних майданчиках

Ви повинні враховувати, що на відкритих майданчиках звук поширюється переважно безпосередньо і схильний до атмосферного загасання і вітрового зрушення, тоді як у закритих приміщеннях відображення та реверберація формують поле звуку; це впливає на гучність, розбірливість та зону покриття, тому ви плануєте затримки та спрямованість колонок з урахуванням геометрії та поглинання поверхонь.

Коли потрібні вежі затримки

Коли ви бачите, що основна PA-система не забезпечує достатньої SPL та розбірливості на відстані понад 30–40 метрів, або коли затримка від прямої системи перевищує допустиму для синхронного сприйняття, установки веж затримки стають необхідні для вирівнювання часу приходу сигналу та підтримки однорідного.

У практичному розрахунку ви визначаєте позицію кожної вежі по зонах покриття і часу прибуття сигналу: затримка (мс) = відстань (м) / 343 × 1000. Ви плануєте перекриття зон з урахуванням закону зворотних квадратів і цільового SPL, налаштовуєте фазу для запобігання кутку. Температура та вологість змінюють швидкість звуку, вітер впливає на поширення, тому ви використовуєте моделювання (ArrayCalc, EASE) та вимірювання (лазер, Smaart) для верифікації та фінального коригування на майданчику.

Проектування системи вежі затримки

Розрахунок часу затримки

Ви розраховуєте час затримки за формулою: затримка (мс) = відстань (м) / 343 × 1000, коригуючи швидкість звуку під температуру та вологість повітря. Використовуйте лазерний далекомір та програмне забезпечення для моделювання, щоб отримати точні значення та врахувати фазову синхронізацію між основною PA та вежею затримки.

Розміщення веж та покриття

Ви розміщуєте вежі так, щоб забезпечити рівномірне покриття та плавне перекриття зон (зазвичай 30–50 м між вежами), з висотою встановлення 4–6 м для покращення огляду та зниження відбиття. Враховуйте кут спрямованості колон та перешкод, щоб мінімізувати інтерференцію та слухові артефакти.

Визначте кількість веж, виходячи з площі та необхідного SPL: використовуйте SPL‑картки та моделювання (EASE, ArrayCalc), проводьте тести та фазове підстроювання для кожної зони. Проектуйте перекриття зон на 3–6 дБ, підбирайте спрямовані секції або компактні лінійні масиви та заздалегідь плануйте прокладку живлення та мережного аудіо.

Вибір обладнання

Типи акустичних систем

При виборі типу акустики для вежі затримки ви орієнтуєтеся на розмір майданчика та необхідне покриття: лінійні масиви дають рівне дальнє покриття, точкові джерела зручні для локальних зон, а комбіновані рішення із сабвуферами забезпечують повноту звучання. Ви повинні враховувати вагу, розміри та кутову спрямованість, щоб забезпечити синхронізацію та мінімізувати інтерференцію між вежами.

• Лінійні масиви — потрібні для великих відкритих просторів з рівномірним SPL.
• Точкові джерела — хороші для невеликих або вузьконаправленних зон покриття.
• Комбіновані установки - лінійні масиви + сабвуфери для повного діапазону.
• Процесори затримки та контролери — обов'язкові для точної синхронізації та корекції фази.
• Припустимо, що ви заздалегідь плануєте навантаження та запас потужності для пікових подій.

Інфраструктура та зв'язок

Ви повинні проектувати інфраструктуру з урахуванням мережевих протоколів (Dante, AES50), резервування та розподілу живлення: грамотно прокладені кабелі, точний годинник синхронізації та окремі ланцюги живлення для підсилювачів зменшують ризик відмов та затримок. Плануйте маршрути та місця комутації заздалегідь.

Докладніше: забезпечте синхронізацію по майстер-годинах, використовуйте оптику для довгих трас та розподілені комутатори з резервуванням, задайте допустимий бюджет затримки мережі, організуйте грамотне заземлення та окремі джерела живлення для низько- та високовольтних ланцюгів. Ви маркуєте кабелі, документуєте топологію та залишаєте запас за потужністю та пропускною здатністю для розширень.

Встановлення та налаштування

Конфігурація та синхронізація

При конфігурації ви встановлюєте час затримки в цифрових процесорах за розрахованими значеннями, синхронізуєте мережу за еталонним тактовим сигналом (Dante/word clock), налаштовуєте маршрутизацію та компенсацію латентності, вирівнюєте фазу між PA і вежами затримки і виконуєте частотну корекцію для кожної зони.

Тестування та усунення несправностей

Під час тестування ви виконуєте тест з рожевим шумом та імпульсним сигналом, вимірюєте затримки та SPL у ключових точках, коректуєте затримки, фазу та еквалізацію до рівномірного покриття, перевіряєте відсутність гребінчастої фільтрації та чутних відлуння.

Для глибокого налагодження використовуйте вимірювальний мікрофон та програми типу Smaart або REW, робіть імпульсні проби та аналіз часу приходу сигналу, обчислюйте затримку за формулою (відстань/343×1000) та задавайте її у мілісекундах; при проблемах по черзі відключайте секції, порівнюйте результати, фіксуйте зміни та повторюйте тест після кожного коригування.

Кейси (Case Studies)

• 1) Стадіон, 50 000 глядачів - відкрита арена: ви розміщуєте 6 веж затримки кожні ~40 м, висота 8 м; відстані до FOH: 40/80/120 м => затримки 116.62/233.24/349.86 мс; ціль SPL 100 dB(A) ±3 dB; обладнання: лінійні масиви на кожній вежі, Dante по оптоволокну; вимірювання Smaart: кінцева різниця по зоні ±2.5 dB, STI покращено на 0.12.
• 2) Закрита арена, 15 000 глядачів: ви використовуєте 4 вежі через 35 м, висота 6 м; затримка 102.05 мс першої лінії; ціль SPL 102 dB ±2 dB; синхронізація AES50 та word-clock; досягнення: рівномірність ±1.8 dB, фазове вирівнювання ≤2 ms.
• 3) Фестиваль на відкритому повітрі, поле глибиною 200 м, 80 000 глядачів: ви розгортаєте 10 мобільних веж на трейлерах через 50 м; ключові затримки: 50/100/150/200 м => 145.78/291.55/437.33/583.10 мс; ціль SPL 98 dB; синхронізація Dante + GPS word clock; результат: покриття з варіацією ±3 dB, відсутність «мертвих зон» у центральній області.
• 4) Міський парк із віддзеркаленнями від будівель, 10 000 глядачів: ви ставите 3 вежі для заповнення тіньових зон, висота 6 м; точні затримки до 2 ms, цільовий SPL 95 dB; використані вузькоспрямовані точкові системи та фазова корекція; вимірювання: зниження інтерференції на 6–10 dB, STI зріс із 0.45 до 0.62.
• 5) Площа з вузькою геометрією, 5000 глядачів: ви вибираєте 6 точкових джерел через 30 м; розрахунок затримки 87.46 мс на найближчу лінію; ціль SPL 92 dB; налаштування EQ та вирівнювання за часом усунула гребінчасту фільтрацію, рівномірність ±2 dB.
• 6) Бюджетне рішення для середнього майданчика, 8 000 глядачів: ви задієте 2 вежі через 40 м з потужними точковими системами; затримка 116,62 мс; аналогові процесори + Dante-міст для синхронізації; результат: економія до 45% бюджету за підтримки прийнятної рівномірності покриття ±4 dB.

Стадіонні конфігурації

При проектуванні для стадіону ви орієнтуєтеся на глибину та радіальні секції: розподіляєте вежі кожні 30–50 м, підбираєте висоту 6–10 м та розраховуєте затримки на відстані (наприклад, 100 м = ~291.6 мс). Ви націлені на стабільний SPL по сектору та мінімізацію фазових зрушень між основним PA та вежами.

Рішення для фестивалів та нестандартних майданчиків

Для фестивалів ви застосовуєте мобільні вежі, гнучкі схеми розміщення та прив'язку GPS/word‑clock, щоб синхронізувати десятки джерел на великих глибинах поля. Ви проектуєте «ступінчасті» затримки для плавного переходу рівня та фази між секціями.

У нестандартних умовах ви враховуєте доступність трас, вітрове навантаження та необхідність швидкого переконфігурування: використовуєте трейлер-вежі, модульні масиви та мережеві протоколи (Dante/AES67) для швидкого переналаштування. Ви проводите тест та вимірювання на місці, щоб скоригувати затримки та еквалізацію під реальні умови та забезпечити рівномірність SPL та високу розбірливість мови/музики.

Сучасні технології

Системи автоматичної синхронізації

Сучасні системи автоматичної синхронізації дозволяють автоматично вирівнювати затримки між основним масивом і вежами затримки (delay towers) в реальному часі. Використовуючи вбудовані мікрофони, алгоритми корекції та зовнішні референси годинника, ви знижуєте ризик фазових та тимчасових збоїв, забезпечуючи рівномірне покриття на великих дистанціях та спрощуючи налаштування при зміні конфігурації майданчика.

Цифрові мережеві протоколи

Цифрові мережеві протоколи, такі як Dante, AES67 та Milan AVB, дають вам гнучкість у маршрутизації аудіопотоків між FOH, вежами затримки та процесорами затримки. Вони мінімізують аналогові втрати, забезпечують точну синхронізацію за годинниковим сигналом та підтримують резервування каналів, що критично для відмовостійкості на великих заходах.

У практиці ви повинні враховувати параметри затримки та годинну синхронізацію: PTP (Precision Time Protocol) забезпечує з точністю до зразка вирівнювання потоків, а сумарна латентність у мережі вимірюється та контролюється у мікросекундах або мілісекундах. Проектуючи мережу, ви вибираєте керовані комутатори з підтримкою QoS та IGMP Snooping, розділяєте трафік VLAN і використовуєте оптоволоконні магістралі для довгих прольотів. Обов'язково тестуйте схеми резервування (Redundant Dante/AES67, RSTP/STP) та моніторте стан мережі, щоб ваша система залишалася працездатною при відмові сегмента.

Практичні рекомендації

Чек-аркуш для планування

Ви повинні заздалегідь провести точні виміри відстаней та висот, розрахувати час затримки та необхідний SPL, скласти список обладнання та кабельних трас, перевірити живлення та розподіл навантажень, узгодити точки кріплення та вимоги безпеки, отримати дозволи, запланувати монтаж та тестування, а також виділити час на тест та коригування.

Координація з іншими службами

Ви повинні погодити проект з охороною, електриками, монтажниками, сценічним менеджером та службою пожежної безпеки, щоб уніфікувати графіки робіт, маршрути кабелів, потужності та вимоги до кріплення веж.

Ви повинні надати кожній службі актуальні плани: схему розташування веж з координатами, таблиці споживання потужності та точок підключення, маршрути кабелів та підводів живлення, розклад підйому та тестів, обмеження за часом та шумом, вимоги до заземлення та доступу для екстрених служб; проводьте спільні репетиції та фіксуйте зміни письмово, щоб ви могли швидко вирішувати конфлікти та мінімізувати ризики в день заходу.

Системи затримки звуку для великих майданчиків - висновок

На закінчення: щоб забезпечити рівномірне покриття та чіткість звуку на великих майданчиках, ви повинні спиратися на точні розрахунки затримки, оптимальне розміщення веж та сувору синхронізацію систем; враховуйте швидкість звуку, клімат та перекриття зон, виконуйте фазову корекцію та польові вимірювання; залучайте професійне обладнання та фахівців, щоб ваша звукова система працювала передбачувано та без перешкод.

FAQ

Питання: Що таке системи затримки звуку (delay towers) і навіщо вони потрібні на великих майданчиках?

Відповідь: Системи затримки звуку - це додаткові акустичні вежі, окремо посилені та синхронізовані з основною PA, призначені для рівномірного покриття віддалених зон аудиторії на великих заходах (концерти, фестивалі, стадіони). Вони компенсують падіння рівня та затримку звуку від основної системи, зменшують втрату розбірливості на далеких відстанях та запобігають надмірній гучності біля фронту сцени за рахунок локального посилення на віддалених секторах.

Питання: Коли потрібні вежі затримки і як розрахувати час затримки?

Відповідь: Башти затримки стають необхідними при відстанях від основної системи до слухача ≥30–40 м або коли потрібно рівномірне покриття великих площин. Базова формула затримки: затримка (мс) = відстань (м) / швидкість звуку (≈343 м/с при 20°C) × 1000. Враховуйте температуру/вологість: швидкість звуку ≈331 + 0.6·T(°C). Приклад: для 100 м затримка ≈100/343×1000 ≈ 291,5 мс. На практиці використовують різницю шляхів (різниця відстаней від джерела до слухача через основну систему і до тієї ж точки через вежі затримки) для точного встановлення затримки.

Питання: Як розраховується гучність та покриття для веж? Які правила проектування?

Відповідь: Розрахунок SPL заснований на законі зворотних квадратів: при подвоєнні відстані рівень падає приблизно на −6 дБ. Складіть SPL-бюджет по зонах, визначте необхідний запас (headroom) для піків. Розбийте майданчик на зони, призначте зонам допустимий SPL та перекриття 3–6 дБ між сусідніми вежами, щоб уникнути «мертвих зон». Оптимальна відстань між вежами затримки зазвичай 30-50 м; висота установки щонайменше 4–6 м. Використовуйте моделювання (EASE, ArrayCalc, MAPP) та лазерні далекоміри для точних розрахунків та вибору типу систем (лінійні масиви для далеких зон, точкові джерела для вузьких секторів).

Питання: Яке обладнання та протоколи потрібні для синхронізації та управління веж затримки?

Відповідь: Для надійної синхронізації потрібні цифрові DSP/процесори затримки з точністю до мілісекунд, мережні аудіопротоколи та стабільний тактовий сигнал (word clock). Часто використовують Dante, AES50, AES67/AVB або MADI для передачі каналів та керування; для простих систем - багатожильні аналогові лінії. Необхідні процесори з можливістю встановлення затримок на канал, матрична маршрутизація, кросовери та еквалайзери; підсилювачі під необхідний SPL; та засоби моніторингу. Для налаштування застосовують вимірювальні інструменти (Smaart, Systune), генератор рожевого шуму та імпульсні тести для вирівнювання часових та фазових характеристик.

Питання: Які типові проблеми виникають і як їх усунути на місці?

Відповідь: Основні проблеми: гребінчаста фільтрація (comb filtering) через неправильну затримку або фазову невідповідність, луну та розмитість, нерівномірне покриття, фонові затримки від відображень. Усунення: провести імпульсні вимірювання та скоригувати затримки за часом, вирівняти фази між системами (тимчасова та фазова корекція), застосувати частотну корекцію та кросовери для зменшення перекриттів, зміщувати рівні та кут спрямованості колон, забезпечувати правильну відстань та перекриття зон. На вході — перевірка мережної синхронізації (word clock/Dante clock), перевірка заземлення та живлення, тест із мікрофоном та аналізатором для фінального підстроювання.
