Спотворення в студійних моніторах: THD, IMD та інші параметри якості

У цьому огляді ви отримаєте короткий, але ємний гід з THD, IMD та інших спотворень у студійних моніторах: як їх вимірювати, які рівні критичні для вашої роботи та як інтерпретувати результати тестів, щоб зробити обґрунтований вибір моніторів на основі реальних вимірювань та практичних рекомендацій.

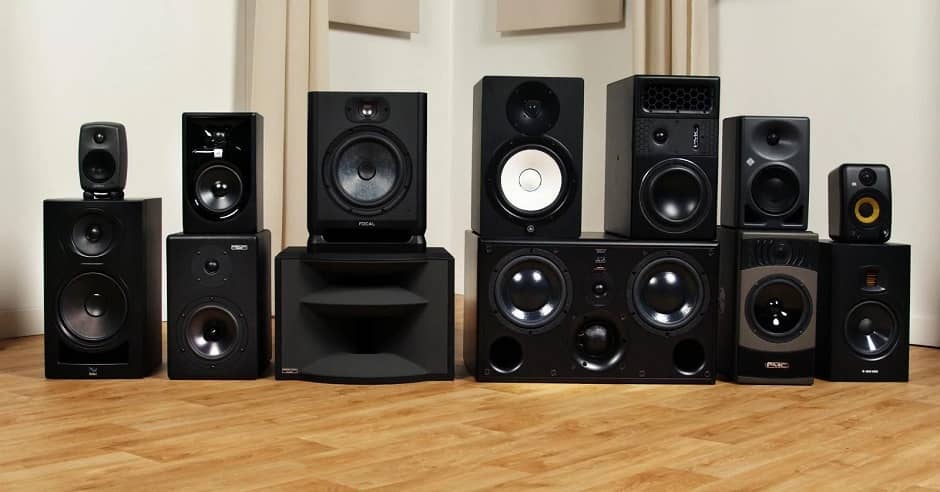

Типи спотворень у студійних моніторах

Total Harmonic Distortion (THD)

Ви оцінюєте THD як відсоток енергії гармонік щодо основного тону; для професійних моніторів допустимі значення близько 0.01-0.1% у робочому діапазоні. Вимірювати THD слід різних рівнях гучності і частотах, оскільки нелінійність збільшується при високих навантаженнях. При виборі спирайтеся на незалежні виміри, а не лише на заявлені специфікації.

Intermodulation Distortion (IMD)

Ви помічаєте IMD щодо появи незв'язаних з основним тоном сумарних та різницевих частот; це спотворення сильніше псує сприйняття, ніж лише гармоніки, оскільки створює немелодічні артефакти. IMD особливо критично при складних сигналах із широким динамічним діапазоном, тому тестування має відображати реальне робоче навантаження.

Для більш глибокого розуміння IMD ви використовуєте стандарти SMPTE і CCIF: подають два тони (низький + високий) і вимірюють побічні частоти, що з'являються. Важливою є перевірка на різних рівнях і в реальному контенті — транзієнти та складні гармоніки дають наочну картину нелінійності підсилювача та АС. Ви також контролюєте, як IMD змінюється з температурою та тривалою експлуатацією, щоб передбачити поведінку монітора у студійних сесіях.

• Втрата ясності та артикуляції голосу
• Розмазування транзієнтів та ударних
• Спотворення панорами при фазових помилках
• Збільшення шуму фону при високих рівнях

Ви швидше відрізняєте реальні проблеми в моніторі та приймете обґрунтоване рішення при купівлі або налаштуванні.

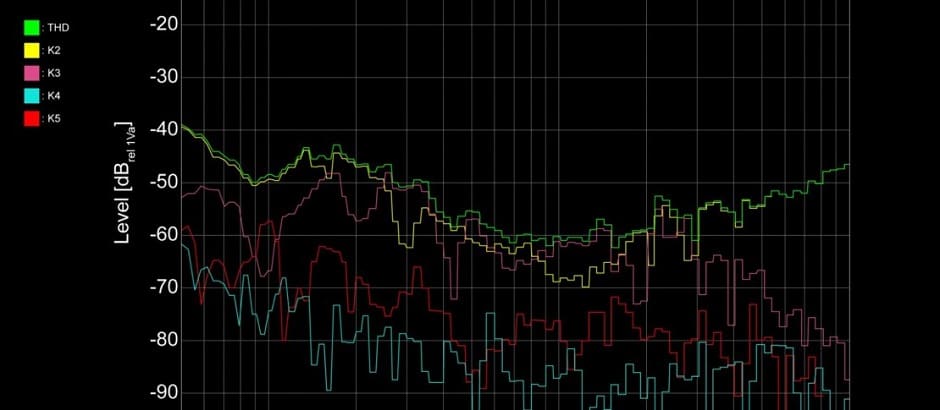

Вимірювання THD

Визначення та фізична природа THD

Загальні гармонічні спотворення (THD) показують відношення енергії гармонік до основної частоти і виникають через нелінійність динаміків, підсилювача, кросовера та корпусу. Під час вимірювання ви оцінюєте, наскільки сильно пристрій додає кратні частоти до сигналу, і це безпосередньо впливає на точність передачі тембру та фазові характеристики у вашій моніторній системі.

Допустимі рівні THD для професійних моніторів

Для професійного моніторингу ви зазвичай очікуєте THD нижче 0,1% у середньому діапазоні рівнів; Зразкові монітори прагнуть до 0,01-0,05% в критичних діапазонах. При більших рівнях гучності або на краях частотної характеристики показник може зростати, це нормальна фізична закономірність, яку ви повинні враховувати при виборі.

При порівнянні моніторів звертайте увагу на те, за яких рівнів і частот вказано THD: виробник може вказувати кращу характеристику у вузькому діапазоні. Більш важливими в реальній практиці бувають графіки THD за частотою, вимірювання за різної гучності та незалежні тести — вони покажуть, де ваш монітор дійсно зберігає нейтральність і де спотворення стають помітними.

Вимірювання IMD

Визначення та вплив IMD на якість звуку

IMD (інтермодуляційні спотворення) виникають, коли в нелінійній системі різні частоти взаємодіють і породжують нові сумарні та різницеві тони; ви чуєте це як замилювання, втрату розбірливості та погіршення стереопанорами. При моніторингу це втручання спотворює вашу картину міксу та заважає правильній оцінці балансу та транзієнтів.

Допустимі рівні IMD для студійних моніторів

Ви повинні прагнути максимально низьких значень IMD: для критичного студійного моніторингу орієнтир зазвичай нижче 0,1% (у багатьох професійних моделях — близько 0,05% або менше) при стандартних тестових сигналах; значення до 0,5% можуть бути допустимі у менш вимогливих системах.

При оцінці звертайте увагу на метод вимірювання (SMPTE, CCIF, двотонові або багатотонові тести), рівень сигналу та частотну відстань між тонами: IMD часто зростає у високих рівнів та поблизу кросоверів. Проводьте виміри на кількох рівнях та в реальних умовах прослуховування, щоб зрозуміти, як цифри співвідносяться з вашими суб'єктивними враженнями.

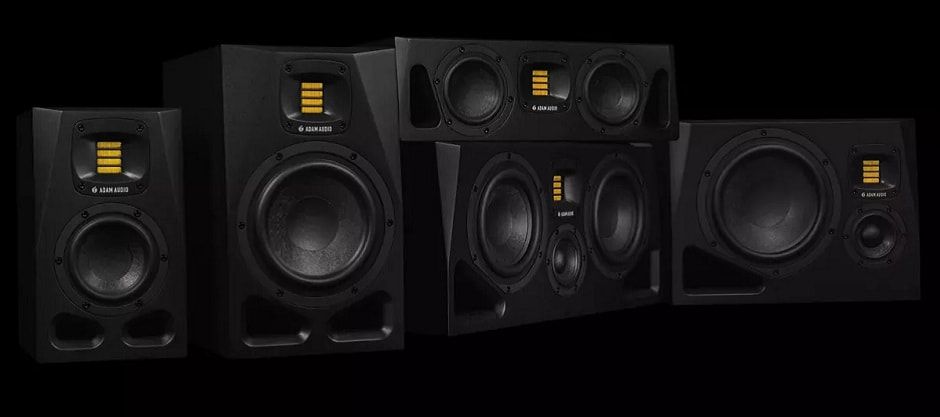

Практичні поради щодо вибору студійних моніторів

При виборі моніторів ви повинні орієнтуватися не тільки на бренд, а й на відповідність вашим завданням, приміщенню та стилю роботи. Зверніть увагу на частотну характеристику, рівень спотворень (THD, IMD), тип акустичного оформлення та можливість точного налаштування під приміщення.

• Тестуйте монітори у вашій кімнаті на звичних треках та на вимірювальному сигналі.
• Порівнюйте частотні характеристики та смугу пропускання для вашої роботи.
• Зважте на чутливість, потужність та запас за рівнем без істотних спотворень.
• Перевіряйте специфікації THD/IMD, але робіть власні виміри в реальних умовах.
• Оцінюйте не лише цифри, а й лінійність на різних рівнях гучності.

Поширені помилки під час вибору моніторів

Ви часто покладаєтеся на маркетингові заяви та тести в ідеальних лабораторних умовах, забуваючи про акустику кімнати та позиціонування; це призводить до спотвореного сприйняття звуку та неправильного вибору. Завжди перевіряйте монітори в тих умовах, де працюватимете, та зіставляйте вимірювання з прослуховуванням.

Рекомендації з вимірювання та інтерпретації даних спотворень

При вимірюваннях використовуйте еталонний мікрофон та вимірювальну карту, контролюйте рівень сигналу та вимірювайте THD та IMD ​​на кількох рівнях гучності; інтерпретуйте дані в контексті частотної характеристики та резонансів приміщення.

Фіксуйте умови тесту (вхідний рівень, позиція мікрофона, фільтри) та порівнюйте не тільки абсолютні відсотки THD/IMD, а й частотну структуру гармонік та міжмодуляційних складових. Враховуйте, що низьке значення THD за однієї частоти не гарантує відсутність проблем при складних музичних сигналах — вивчайте спектр та поведінку при реальних треках.

FAQ

Питання: Що таке THD та як правильно інтерпретувати значення THD у студійних моніторів?

Відповідь: THD (Total Harmonic Distortion) — сумарний зміст гармонік, що виникають при нелінійній роботі перетворювача та підсилювача. Вимірюється у відсотках або дБ та показує відношення потужності гармонік до основної частоти. Низький THD вказує більш лінійне відтворення; однак важливо враховувати частотну залежність та рівень звукового тиску: THD зазвичай росте на низьких частотах та при високих SPL. Для професійних моніторів типові гідні значення — близько 0.01–0.1% у середині частотного діапазону за нормального рівня прослуховування; Значення вище 0.5% зазвичай помітні і можуть впливати на прийняття рішень при міксуванні. Завжди дивіться як на усереднений THD, так і спектр гармонік при різних рівнях і частотах.

Питання: Що таке IMD і чому воно важливіше THD для оцінки якості моніторів?

Відповідь: IMD (Intermodulation Distortion) — спотворення, що виникають при нелінійній взаємодії двох або більше частотних складових, що дають побічні тони, що не є гармоніками основної частоти. IMD може створювати шумові та безладні тони в міксі і сприймається людьми часто як більш дратівливий, ніж гармоніки THD. Стандарти вимірювання включають SMPTE (низькочастотна синусоїда + високочастотний сигнал) та багатосмугові тести (two-tone, CCIF). Хороші монітори показують IMD на рівні помітно нижче за THD (зазвичай менше 0.1% при робочих рівнях); при виборі та тестуванні важливо дивитися результати IMD-вимірювань, особливо при одночасному відтворенні низьких та високих частот.

Питання: Які ще параметри якості впливають на сприйняття спотворень у студійних моніторах?

Відповідь: Важливі шумовий поріг (SNR), лінійність АЧХ, фазова характеристика та групова затримка, кросоверна робота, динамічне спотворення (коливання при пікових навантаженнях) та кросток між каналами. Практичні орієнтири: SNR >90 дБ для чистого фону, рівномірність АЧХ у межах ±1–3 дБ у робочій смузі, мінімальна фазова аномалія у критичних смугах для точної панорами. Також оцінюють спотворення при різних навантаженнях (низькі частоти під навантаженням корпусу/підсилювача) — деякі монітори мають низький THD у середині, але помітні спотворення на ВЧ або НЧ за високої гучності.

Питання: Як правильно вимірювати THD та IMD ​​в умовах студії — обладнання та методика?

Відповідь: Для точних вимірювань використовуйте калібрований вимірювальний мікрофон в анехоічній або добре скоригованій кімнаті та/або прямі електричні виміри на виході підсилювача/фільтра. Програмне забезпечення (ARTA, REW, SMAART) + інтерфейс із низьким власним THD підходять для акустичних тестів. Методика: синусоїдальні тести для THD на кількох частотах та рівнях; 2-тон і SMPTE/CCIF для IMD; багатотональні та свип тести для реального навантаження. Вимірюйте на різних рівнях SPL та у ближньому/робочому полі, фіксуйте спектри гармонік та IMD-продуктів. Не довіряйте лише специфікаціям виробника – перевіряйте незалежні лабораторні виміри.

Питання: Як враховувати спотворення при виборі моніторів та під час роботи з міксами — практичні рекомендації?

Відповідь: При виборі орієнтуйтеся на реальні вимірювання (THD/IMD), ревію та прослуховування на референсних треках. Віддавайте пріоритет низькому IMD та рівномірній АЧХ у критичному діапазоні 200–5000 Гц, де приймаються міксерські рішення. Для мікшування використовуйте рівні прослуховування, при яких мінімальні спотворення, перевіряйте мікс на декількох системах і на високих/низьких рівнях. Якщо монітор має контрольовані, низькорівневі спотворення, це краще ніж різкі нелінійності на НЧ або ВЧ. При необхідності застосовуйте корекцію кімнати та акустичну обробку — багато спотворень, що здаються, виявляються наслідком приміщення, а не самих АС.
