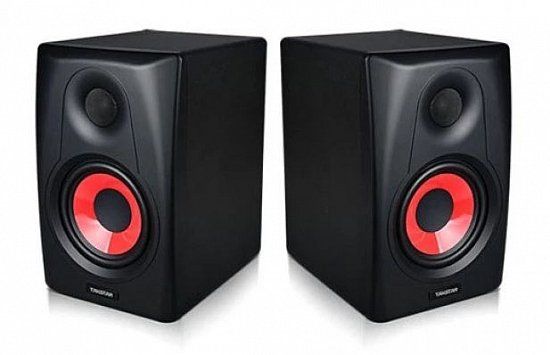

Частотні характеристики студійних моніторів: розуміння графіків і вимірювань

Уявіть, що ви купуєте два студійні монітори в одній ціновій категорії, підключаєте їх в однаковій кімнаті і дивитеся на паспортні характеристики — вони схожі, але один звучить тепліше, інший — різкіше. Саме така ситуація змушує вас шукати відповіді на запитання, як правильно читати графік АЧХ і що означає крива частотної характеристики у конкретної моделі. У перших 100 словах цієї статті ви знайдете практичні вказівки, які відразу покращать ваше розуміння звуку.

Що таке АЧХ студійних моніторів? АЧХ (амплітудно-частотна характеристика) — це графік, який показує, як монітор відтворює рівень звуку на різних частотах. Коротка відповідь: АЧХ показує, де монітор підсилює або пригнічує певні частоти, і ця інформація визначає, наскільки об'єктивно ви будете чути мікс.

Проблема полягає в тому, що технічні специфікації часто подані в заплутаному вигляді: виробники використовують різні методики вимірювання (on‑axis, off‑axis, у безеховій камері чи у реальній кімнаті), в паспорті вказують діапазон без пояснення толерантності ±3 dB, а графіки можуть бути відрізані або усереднені. Через це вам складно зрозуміти, чому два монітори з однаковою ціною звучать по‑різному і як перевірити реальну придатність монітора для вашої студії.

У цій статті ви отримаєте чітку методику: за десять хвилин ви навчитеся читати ключові елементи графіка АЧХ, виявляти критичні піки й провали, оцінювати толерантність і відрізняти on‑axis від off‑axis вимірювань. Ви дізнаєтеся, на що звертати увагу при порівнянні моделей і як співвіднести паспортні дані з реальним звучанням у вашій кімнаті.

Після вступу ви отримаєте покрокові пояснення, візуальні приклади та практичні поради для вимірювань і вибору моніторів — щоб ваші рішення були засновані не на маркетингових гаслах, а на об'єктивних даних і вашому професійному слуху.

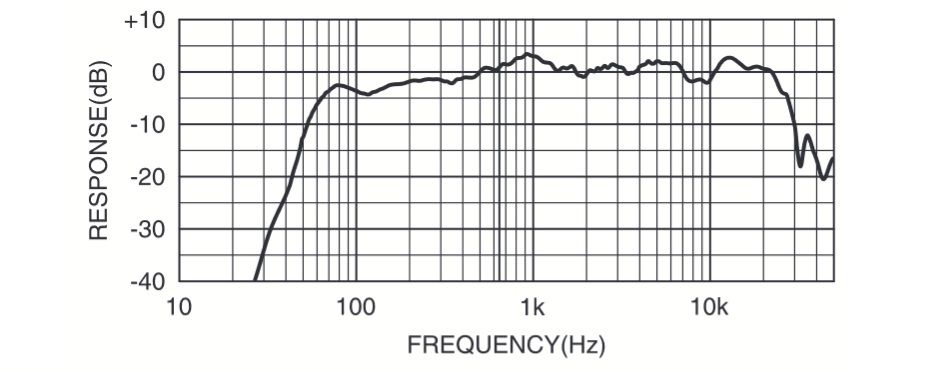

Основи частотних характеристик

Що таке АЧХ простими словами

АЧХ (амплітудно-частотна характеристика) — це графік, який показує, як ваш монітор відтворює рівень звуку (dB) на різних частотах (Hz). По ньому ви швидко бачите, чи підсилюються або підглушуються низи, середини або високі частоти, і чи монітор дає «плоский» або забарвлений звук.

Чому АЧХ критична для студійної роботи

АЧХ впливає на ваші рішення при мікшуванні та мастерингу: якщо монітор підсилює певні ділянки, ви можете помилково зменшити ці частоти в міксі і потім втратити баланс на інших системах. Ви потребуєте достовірної АЧХ, щоб ваші мікси коректно транслювалися поза вашою студією.

Детальніше: піки й провали в АЧХ маскують інструменти, змушують вас компенсувати через EQ і призводять до втоми слуху при довгій роботі. Вплив кімнати та позиціонування змінює вимір, тому вам варто регулярно вимірювати АЧХ (on-axis та off-axis), орієнтуватись на толерантність ±3 dB і використовувати референсні треки разом з каліброваними мікрофонами, щоб приймати обґрунтовані рішення по вашому звуку.

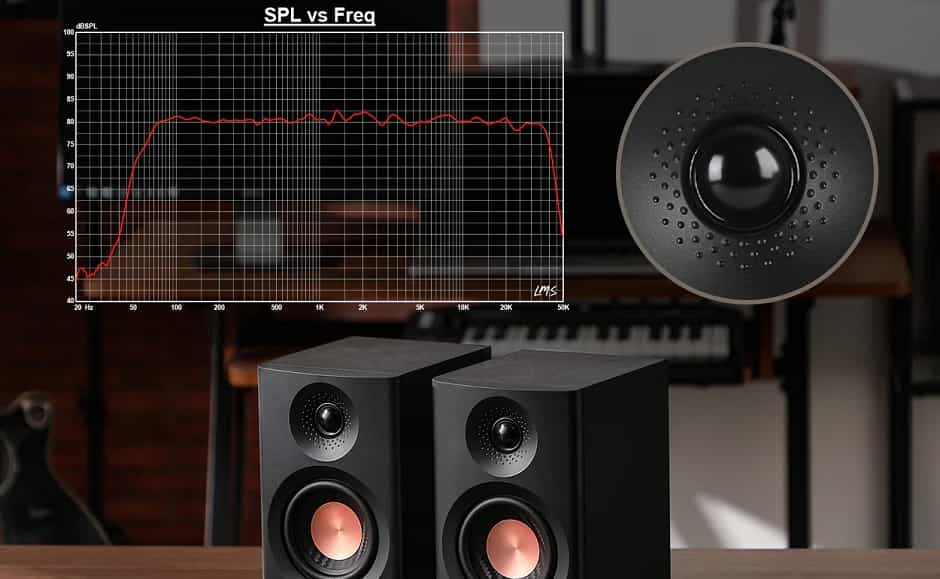

Як читати графіки АЧХ

Осі графіка: частота (Hz) та амплітуда (dB)

На горизонтальній осі ви бачите частоту в герцах (Hz), зазвичай у логарифмічній шкалі від низів до високих; це дозволяє порівнювати широкі діапазони. Вертикальна ось показує амплітуду в децибелах (dB) — відхилення вгору чи вниз від референсу. Коли ви читаєте АЧХ, звертайте увагу на масштаб, позначення 0 dB і проміжні кроки, а також на те, чи графік згладжений або показує сирі пікети.

Що означає плоска крива

Плоска крива вказує, що ваш монітор відтворює всі частоти з приблизно однаковою амплітудою — це ознака нейтральності і корисна база для мікшування та мастерингу. Для вас це означає менше сюрпризів при перевірці треків на інших системах, але пам’ятайте, що повна ідеальна плоскость у реалі рідко досяжна через акустику кімнати та конструкцію динаміків.

У практиці плоска крива часто трактуєть як толерантність ±1–3 dB у ключових діапазонах; значні піки або провали вказують на резонанси або недостатню відповідність. Ви маєте розрізняти on‑axis (прямий вимір) і off‑axis (кутові відхилення) показники: монітор може бути плоским по осі, але давати відчутні зміни під кутом. Використовуйте калібровані мікрофони та програму типу REW для точних вимірювань, застосовуйте згладжування (1/3–1/12 октави) щоб відрізнити шум від значущих відхилень, і перш ніж коригувати EQ — спробуйте акустичну обробку кімнати.

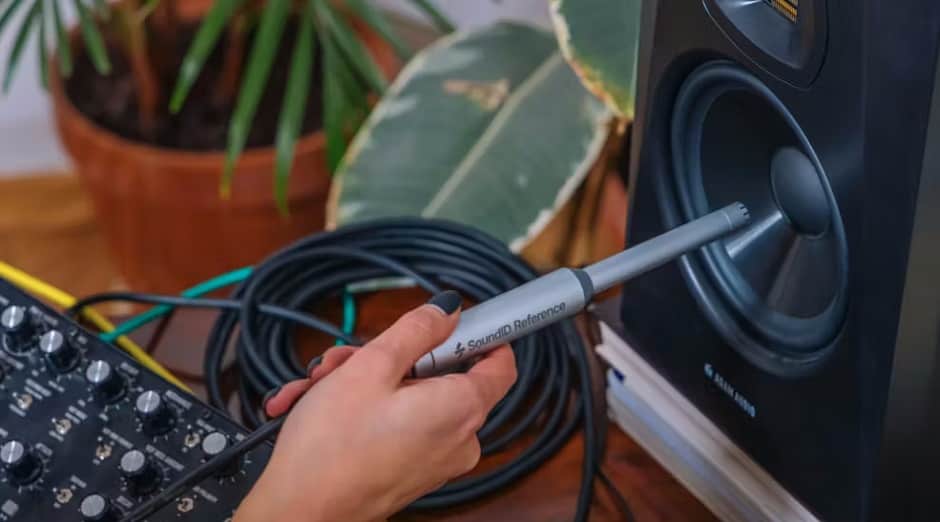

Методи вимірювання моніторів

Анехоічна камера vs реальна кімната

Анехоічна камера дає вам чисту, вільну від відбиттів АЧХ монітора — ідеальний базовий відгук виробника; проте у вашій студії саме взаємодія монітора з кімнатою визначає те, що ви чуєте. Ви повинні використовувати дані з камери як еталон, але проводити вімірювання в реальній кімнаті, щоб виявити моди, стоячі хвилі та проблемні відбиття і вирішувати їх розстановкою, акустичною обробкою або корекцією.

Програмне забезпечення та обладнання для вимірювань

Ви повинні працювати з надійним ПЗ (REW для безкоштовних вимірів, SMAART для реального часу, Sonarworks для калібрування) і каліброваним мікрофоном (USB UMIK‑1 або XLR конденсатор з калібрувальним файлом), інтерфейсом із стабільними драйверами та чистим джерелом сигналу (частотний sweep). Правильна ланцюгова калібровка і якісне ПЗ гарантують коректні результати ваших вимірювань.

REW дає вам імпульсну відповідь, TF, RT60 і waterfall; SMAART корисний для живих кореляцій та передавальна функція у реальному часі; Sonarworks генерує профілі корекції під вашу позицію. Обираючи мікрофон, враховуйте наявність індивідуального каліброваного файлу — USB‑мікрофон зручний, але XLR з хорошим преампером дає вищу точність. Проводьте довгі тести (10–30 с), використовуйте усереднення кількох вимірів у різних позиціях, застосовуйте гейтінг для відділення прямого звуку від відбитків і контролюйте коефіцієнт когерентності; це дозволить вам інтерпретувати піки, провали та фазові аномалії і приймати правильні рішення щодо розстановки та обробки.

Критичні частотні зони

Низи (20-250 Hz): басовий контроль

Ви відчуваєте, як низи задають вагу та фундамент треку: 20–250 Гц керують суб-басом і основним басовим тоном. Якщо ваші монітори або кімната підсилюють ці частоти, суміш стає мутною або гулкою; якщо їх бракує — тягне за собою слабку основу. Контролюйте рівень, фазу та використовуйте бас-трапи, щоб ваш бас завжди залишався чітким і керованим.

Середні (250-4000 Hz): вокал та інструменти

У діапазоні 250–4000 Гц ви формуєте присутність вокалу і характер інструментів; тут вирішуються зрозумілість, агресія та теплота. Ваші монітори повинні відтворювати цей діапазон нейтрально, інакше вокал може загубитися або стати різким; робіть корекції EQ уважно, орієнтуючись на референси та ваші вуха.

Детальніше: нижні середні (250–500 Гц) додають тілу, але надлишок робить суміш мутною; середні (500–2000 Hz) відповідають за артикуляцію інструментів і читаємість слів; 2–4 kHz визначають присутність і інтонаційну різкість, але можуть викликати втомлюваність при підйомі. Ви маєте навчитися виявляти маскування між інструментами, використовувати вузькі фільтри для проблемних резонансів і перевіряти зміни як в он-аксі, так і в оф-аксі, щоб забезпечити правильну балансировку у ваших міксах.

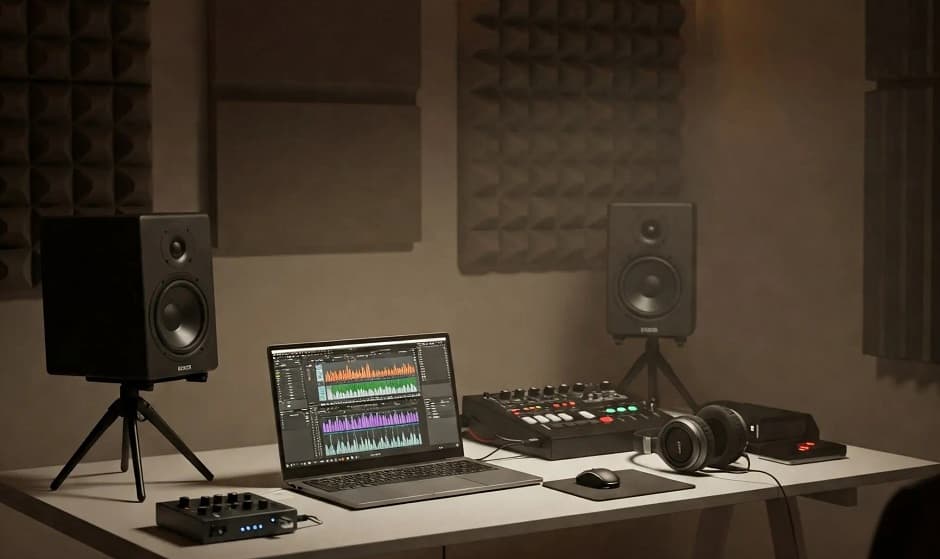

АЧХ та акустична обробка кімнати

Як кімната змінює АЧХ моніторів

Ваша кімната радикально змінює АЧХ через відбиття, стоячі хвилі й підсилення на межах: ви отримаєте піки та провали, які маскують реальний характер моніторів. Позиція колонок і місце прослуховування визначають співвідношення прямого і відбитого сигналу, тому вимірювання та корекція простору допоможуть вам відрізнити проблеми кімнати від властивостей самих моніторів.

Басові пастки та їх вплив на низькі частоти

Басові пастки (поглиначі басу) знижують енергію низьких частот у критичних вузлах, особливо в кутах, і роблять бас контрольованішим; ви помітите менше резонансів, плавніші переходи та більш передбачувану АЧХ. Правильне розміщення пасток зменшує провали й піки, дозволяючи вам приймати міксингові рішення без постійної компенсації EQ.

Для максимальної ефективності обирайте поєднання товстих пористих панелей для широкого діапазону та тюнованих пасток для конкретних мод: глибина й щільність матеріалу визначають нижню межу поглинання. Розміщуйте пастки в кутових перетинах стін і стелі, вимірюйте результат (наприклад, REW) до й після установки і коригуйте розташування, щоб досягти рівнішої та прогнозованої низькочастотної АЧХ у вашій кімнаті.

Практичне застосування знань про АЧХ

Вибір моніторів за АЧХ для вашого жанру

Коли ви обираєте монітори, орієнтуйтесь на АЧХ відповідно до жанру: для електроніки потрібна контрольована, рівна низькочастотна складова; для вокалу — чіткі середні (250–4 кHz); для року — помірний підйом у 2–5 kHz; для класики бажана нейтральність і широкий верх. Тестуйте на референсних треках і звертайте увагу на відхилення понад ±3 dB.

Компенсація недоліків через EQ

EQ може виправити дефекти АЧХ, але ви маєте діяти обережно: віддавайте перевагу субтрактивному коригуванню, використовуйте вузькі вирізи для піків і широкі похили для загальних проблем, уникайте агресивних підйомів. Завжди калібруйте за вимірюванням і порівнюйте з референсами — поєднуйте EQ з акустичною обробкою.

Почніть з вимірювання АЧХ у вашій кімнаті — ви визначите частоти з піками та провалами; для піків застосовуйте вузькі параметричні вирізи (notch) з корекцією −3…−8 dB залежно від величини, для широких проблем використовуйте плавні зниження з низьким Q. Провали часто краще вирішувати зміною позицій і акустичною обробкою, ніж підсиленням. Завжди перевіряйте результат у моно, робіть A/B порівняння з референсами і зберігайте мінімально інвазивний підхід; у мастерінгу обережно застосовуйте лінійно-фазові фільтри.

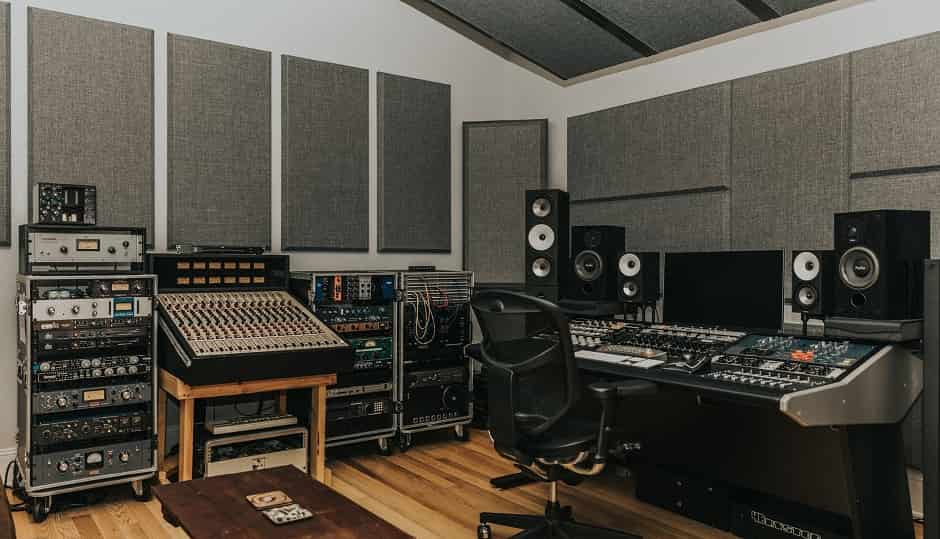

Поширені міфи про АЧХ

Абсолютно плоска АЧХ = найкращий звук

Ви можете подумати, що абсолютно плоска крива — ідеал, але в реальній студії вона не завжди дає кращий результат; кімната, жанр і слухові переваги впливають на те, як ви сприймаєте звук. Плоска АЧХ в анехоічній камері — корисна референція, але вам часто потрібні локальні корекції або невеликі «характерні» підйоми для чіткості вокалу й інструментів у вашому просторі.

Дорогі монітори завжди мають кращу АЧХ

Ціна не є гарантією ідеальної частотної характеристики: виробник може вкладати кошти в корпус, дизайн або бренд, а не в нейтральну АЧХ. Ви маєте оцінювати монітори за вимірами у ваших умовах і прослуховуванням, бо іноді доступніші моделі забезпечують більш корисну для вашого міксу криву.

Більш детально: на АЧХ впливають якість динаміків, кросовер, внутрішня обробка корпусу та методики вимірювання (on‑axis vs off‑axis). Ви повинні дивитись не лише на ціну, а й на паспортні дані, графіки вимірювань і можливість калібрування під вашу кімнату; інколи преміум-функції (вбудовані DSP, калібрувальні профілі) виправдовують вищу вартість, але остаточне рішення приймайте після вимірювань і прослуховування.

Висновок

Резюме ключових пунктів

Ви зрозуміли, що АЧХ визначає баланс звучання моніторів: плоска крива — бажана орієнтир, а піки й провали впливають на низи, середні та високі. Вимірювання в реальній кімнаті, правильне позиціонування і акустична обробка мають пріоритет над паспортними даними. Використовуйте референсні треки та коригуйте через EQ лише після діагностики.

Практичні кроки для читача

Почніть з базового набору: калібрований мікрофон, REW або інше ПЗ, позиціонування мікрофона на висоті вух, серія свіп-вимірювань і аналіз кривої на предмет ±3 дБ відхилень; виправляйте грубі проблеми акустично або делікатно через EQ і перевіряйте результати з референсами.

Детальніше: зробіть кілька вимірювань (on-axis і off-axis) та усереднення, зосередьтесь на вузьких піках 200–400 Hz і провалах 3–8 kHz; встановіть бас-трапи у кутах і панелі на перших відбивних точках; після обробки повторіть виміри, збережіть профілі і при потребі використайте автокалібрування або консультацію фахівця, щоб довести ваш моніторинг до професійного рівня.

FAQ

Питання: Що таке АЧХ студійного монітора і як читати її графік?

Відповідь: АЧХ (частотна характеристика) показує рівень відтворення сигналу залежно від частоти: вісь X — частота в Hz (зазвичай логарифмічна), вісь Y — амплітуда в dB. Плоска крива означає нейтральну передачу; піки — надмірне підсилення конкретних частот; провали — ослаблення. При читанні звертайте увагу на масштаб, згладжування (smoothing) та на axis vs off-axis виміри — вони визначають, як монітор звучить безпосередньо перед ним і як розподіляє звук в кімнаті.

Питання: Які методи вимірювання АЧХ і яке обладнання потрібне?

Відповідь: Основні методи — безехова (anechoic) вимірювання для чистої АЧХ і кімнатне вимірювання для реального звучання в кімнаті. Потрібне: калібрований вимірювальний мікрофон, аудіоінтерфейс, ПО (REW, SMAART, ARTA, або Sonarworks для калібрування), сигнал-генератор або імпульс. Важливі параметри: правильне позиціонування мікрофона (on-axis, відстань), використання гейтінг для усунення відбиттів і повторні виміри в різних точках для усереднення результату.

Питання: Що означає толерантність ±3 dB і чому це важливо?

Відповідь: Толерантність ±3 dB — промисловий стандарт, що означає прийнятну варіацію від ідеально плоскої АЧХ в межах трьох децибел. Якщо крива лежить у межах цієї межі на більшій частині робочого діапазону (зазвичай від ~100 Hz до 10 kHz), монітор вважають досить нейтральним для критичної роботи. Більш широкі відхилення впливають на баланс басу, середніх і високих, ускладнюючи прийняття рішень при мікшуванні й мастерингу.

Питання: Як впливає кімната на виміряну АЧХ і як відрізнити дефект монітора від проблеми кімнати?

Відповідь: Кімната додає резонанси, стоячі хвилі і ранні відбиття, що створюють великі піки і провали (особливо в низах). Щоб відокремити проблему кімнати від монітора: порівняйте on-axis вимір у близькій зоні (nearfield) і кімнатну у робочій позиції; якщо ближнє поле показує рівномірну АЧХ, а робоче місце — великі провали/піки, проблема в акустиці кімнати. Усереднені вимірювання в кількох точках та використання анэхоічних даних або тестів у відкритому просторі допомагають ідентифікувати джерело артефактів.

Питання: Як використовувати результати вимірювань АЧХ на практиці при виборі моніторів і налаштуванні студії?

Відповідь: Порівнюйте офіційні та незалежні виміри on-axis і off-axis, звертайте увагу на характерні піки/провали в критичних зонах (низькі — 20–250 Hz, середні — 250–4000 Hz, високі — 4–20 kHz). При виборі обирайте монітори з відносно плоскою АЧХ в потрібному жанрі; для тонкої налаштування використовуйте акустичну обробку перш за все, а не EQ. Якщо потрібно, застосовуйте програмну калібрування (Sonarworks, ARC, GLM) після корекції кімнати і перевіряйте результати на референсних треках.
