Бездротові мікрофонні системи для актових залів: керування частотами

У актовому залі, де одночасно працюють десятки бездротових мікрофонних систем, правильне керування частотами критично: ви уникаєте перешкод, урвищ та втрати якості. У цій статті ви отримаєте практичні рекомендації щодо координації каналів, автоматичного сканування та планування резервів, щоб ваша сцена працювала стабільно та передбачувано.

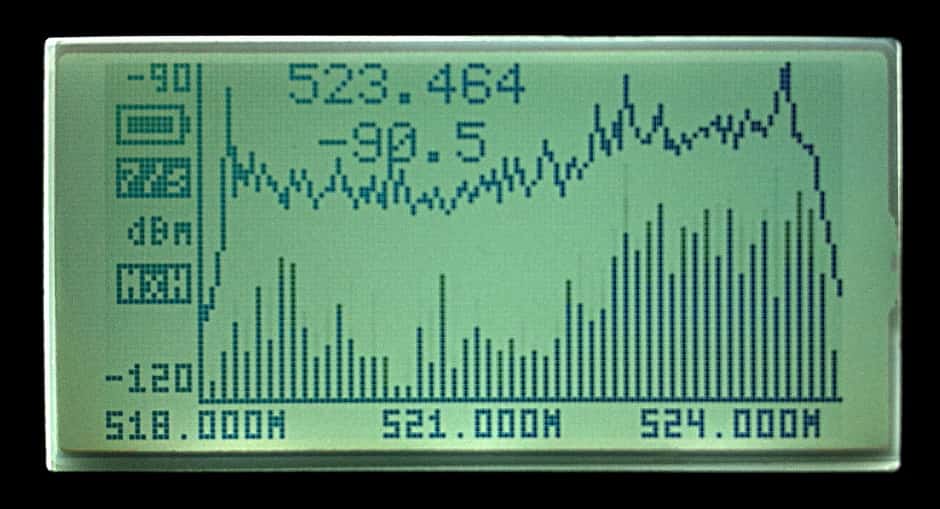

Розуміння радіочастотного спектру для бездротових мікрофонів

Частотні діапазони в Україні

В Україні для актових залів ви переважно працюєте в UHF-діапазоні (приблизно 470–694 МГц), іноді використовуються VHF та 2,4 ГГц цифрові рішення; діапазон 700 МГц перерозподілений під мобільний зв'язок, тому ви зобов'язані перевіряти актуальні обмеження у регулятора та вибирати лише легальні вікна або отримувати необхідні дозволи.

Концепція інтермодуляції

Інтермодуляція виникає, коли два і більше передавачі створюють змішані частоти в нелінійних елементах приймального або передавального ланцюга, і продукти (наприклад, 2f1-f2) потрапляють у робочі канали; ви не можете просто брати випадкові частоти - потрібно розраховувати сумісність, витримувати зазори та використовувати фільтри та координаційні інструменти.

Чим більше каналів, що одночасно працюють, тим більше можливих інтермодуляційних поєднань: треті порядки (2f1−f2, 2f2−f1) та вищі продукти можуть вразити ваші приймачі; ви повинні застосовувати частотні калькулятори, розподіляти канали по групах, забезпечувати ізоляцію антен, використовувати атенюатори та якісні приймачі з високою лінійністю, а також резервні та «захисні» частоти для надійної роботи системи.

Координація частот: практичні підходи

Ручна координація

Ви розраховуєте сумісні канали вручну, використовуючи частотні калькулятори виробників та спеціалізоване ПЗ; звіряєте таблиці групових каналів та враховуєте інтермодуляцію, відстані між передавачами та характеристики антен; такий підхід дає повний контроль та резервування, але потребує часу та базових RF знань.

Автоматичне сканування спектра

Ви запускаєте автосканування на приймачі або через софт, система швидко виявляє вільні вікна та синхронізує частоти передавачів через IR-порт; це заощаджує час і спрощує налаштування безлічі каналів, проте ви повинні перевіряти результати та залишати резервні частоти на випадок раптових перешкод.

При глибокій роботі автосканування виконує послідовні вимірювання потужності та аналіз інтермодуляційних комбінацій, формує список сумісних каналів та автоматично розподіляє їх з урахуванням пріоритету стабільності; просунуті рішення (Shure Wireless Workbench, Sennheiser WSM, Audio-Technica) враховують маски перешкод, розраховують інтермодуляцію та дозволяють експортувати конфігурації. Ви повинні контролювати дозвіл сканування та час вимірювань, блокувати проблемні діапазони вручну, тримати резервні канали та обов'язково проводити польові тести після призначення, тому що RF-середовище може змінюватися в реальному часі.

Многоканальні системи: від 8 до 32+ мікрофонів

Планування кількості каналів

Коли ви плануєте кількість каналів, оціните сценарії: сценічні номери, хори, інтерв'ю та репетиції. Розрахуйте мікрофони за роллю та розташування виконавців, додайте 10–30% резервних каналів на випадок перешкод або відмови. Зважайте на масштабованість системи та сумісність приймачів, щоб ви могли швидко розширювати конфігурацію під різний захід.

Технічні рішення для великих систем

Для систем від 16 каналів і вище ви повинні розділяти частотні групи, застосовувати антенні розподільники та RF-комбайнери, використовувати різноманітні приймачі та фільтри від перешкод. Централізоване управління частотами та програмні інструменти допоможуть вам координувати канали та мінімізувати інтермодуляцію у щільному RF-середовищі.

Розгорніть кілька точок прийому з спрямованими антенами та розподіліть їх по залу для рівномірного покриття; використовуйте коаксіальні розгалужувачі, підсилювачі з низьким рівнем шуму та передфільтри на входах приймачів. Застосовуйте RF-ізолятори, екрановані кабелі та ретельно продумані відстані між передавачами – тестуйте систему на місці, документуйте частотні профілі та тримайте резервні передавачі та канали готовими до миттєвого перемикання.

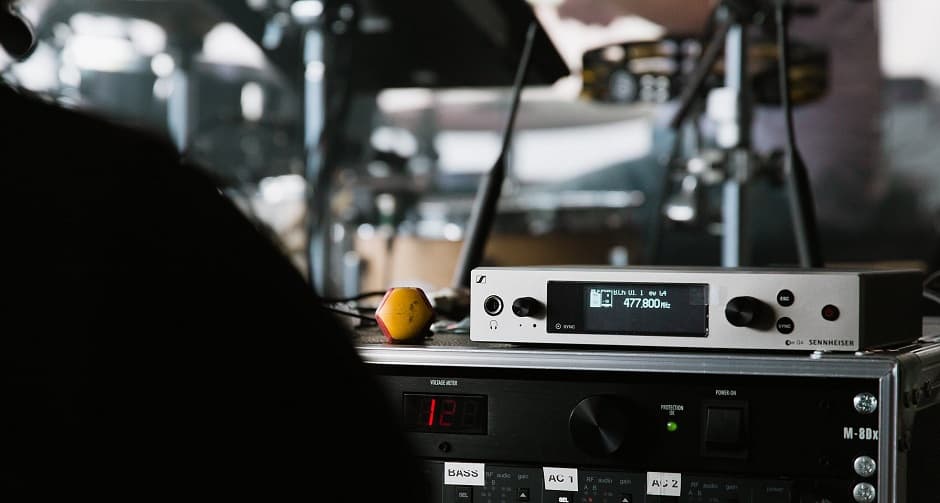

Автоматичні технології керування частотами

Sennheiser Evolution Wireless

Ви отримуєте автоматичне призначення частот (Automatic Frequency Assignment), яке сканує спектр та підбирає сумісні канали; синхронізація через ІЧпорт швидко програмує передавачі, а інтеграція з WSM дозволяє централізовано керувати та моніторити вашу систему під час роботи з великою кількістю мікрофонів.

Shure Systems

Ви використовуєте Frequency Manager та Wireless Workbench для автоматичної координації каналів, а ShowLink дає вам дистанційне керування та можливість оперативно перемикати частоти в реальному часі, мінімізуючи ризик перешкод при багатоканальній роботі.

Для більш глибокого контролю ви можете використовувати Wireless Workbench як платформу планування: вона моделює RF-середовище, розраховує сумісні групи частот та експортує налаштування для приймачів; ShowLink забезпечує віддалене коригування рівнів та миттєве перемикання каналів на сцені, а Frequency Manager автоматизує резервування та оновлення таблиць сумісності при розширенні системи до 16–32+ каналів.

Практичні рекомендації для звукорежисерів

Підготовка до заходів

Перед заходом ви повинні просканувати RF-середовище в залі, скласти план частот із резервними каналами та задокументувати налаштування приймачів та передавачів. Перевірте батареї, стан антен і кабелів, виконайте тестове розташування мікрофонів у реальних позиціях виконавців і узгодьте частоти з локальними системами або IT, щоб уникнути конфліктів з Wi-Fi.

Усунення поширених проблем

При виникненні перешкод ви спочатку переключаєте канал на резервний і тимчасово відключаєте підозрілий передавач, відстежуючи індикатори RF/AF. Часто допомагає перестановка або наближення антен, заміна батарей та кабелів; при спотвореннях знижуйте посилення та використовуйте дротовий мікрофон як аварійний варіант, щоб зберегти виступ.

Для детального усунення ви застосовуєте сканер спектру або Auto‑Scan, щоб виявити вільні частоти та інтермодуляційні продукти, та використовуєте програмні інструменти координації (Shure Wireless Workbench, Sennheiser WSM). Маркуйте канали, вносьте зміни до документа та зберігайте логи, щоб при повторних збоях швидко відновити робочу конфігурацію.

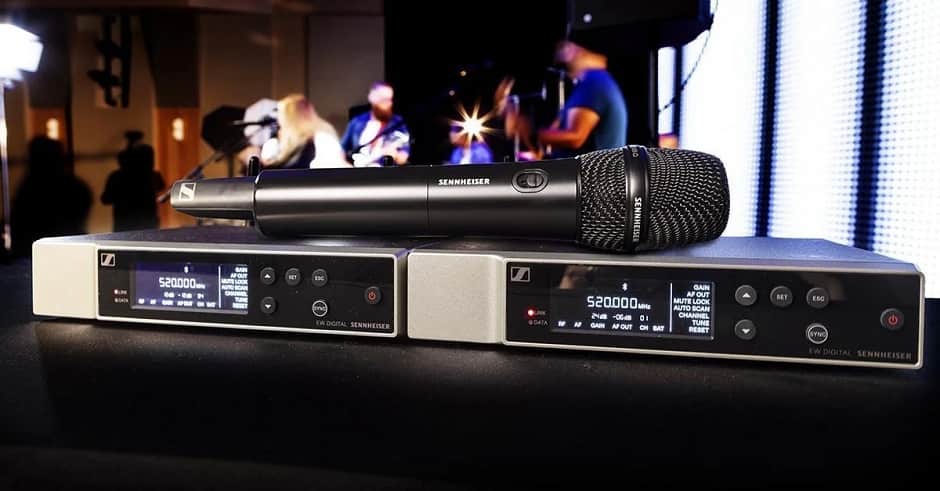

Типові помилки та як їх уникнути

Використання сусідніх частот без розрахунку

Якщо ви призначаєте мікрофони на сусідні канали без розрахунку, ви провокуєте інтермодуляцію та взаємні перешкоди, що призведе до шипіння та обривів звуку; використовуйте частотний калькулятор або програмне забезпечення координації, розподіляйте канали з урахуванням захисних проміжків і обов'язково тестуйте систему в залі перед виступом.

Ігнорування зовнішніх джерел перешкод

Якщо ви не зважаєте на зовнішні джерела перешкод — Wi‑Fi, мобільні мережі, радіокамери, DMX‑управління — ваша система залишиться вразливою; проведіть сканування спектра, зафіксуйте активні сигнали та погодьте частоти з організаторами та місцевими операторами до налаштування.

Для надійного захисту використовуйте спектроаналізатор або функцію автоматичного сканування професійних приймачів і проводьте перевірки в різних точках і в різний час: багато перешкод мають імпульсний характер і виявляються лише при навантаженні. Фіксуйте постійні та тимчасові джерела, при необхідності переносіть канали в інший діапазон, застосовуйте спрямовані антени, RF-фільтри та резервні частоти; у складних випадках координуйте частоти з власниками арен та локальними регуляторами.

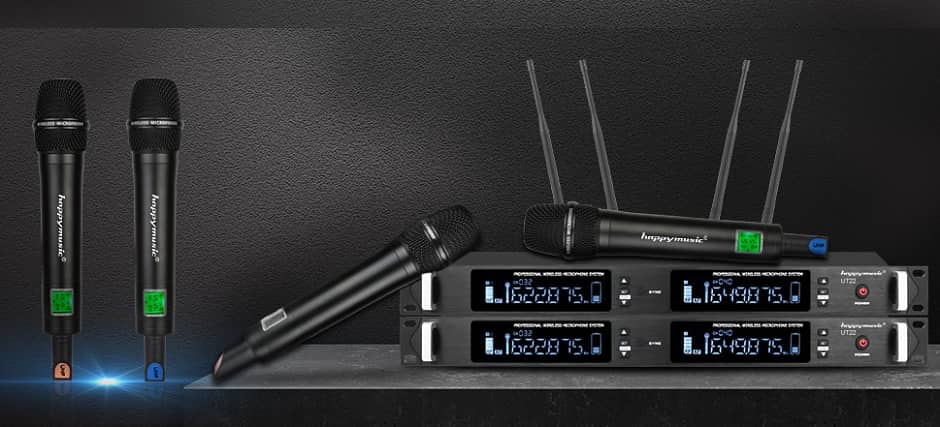

Рекомендації щодо вибору обладнання

Критерії вибору обладнання для актових залів

При виборі ви орієнтуєтеся на кількість одночасно задіяних каналів, наявність автоматичної координації частот та стійкість зв'язку на зоні сцени; враховуйте дальність дії, можливості розширення системи, якість антеної підсистеми, сумісність із мікшерним пультом та вимоги щодо ліцензування частот – ці параметри визначають стабільність роботи в умовах щільного RF-оточення.

Бюджетні рішення

Якщо ви обмежені бюджетом, вибирайте перевірені моделі з цифровою передачею та базовою автокоординацією, такі як Behringer ULM та Audio-Technica System 10; орієнтуйтеся на надійність прийому, простоту встановлення та наявність резервних каналів – це дасть вам мінімальний ризик збоїв при обмежених вкладеннях.

У бюджетному сегменті ви отримуєте обмежену кількість каналів та спрощені інструменти координації, тому важлива попередня перевірка RF-середовища та тестування на місці; за необхідності доповнюйте систему зовнішніми антенами або розподільниками та майте запасні мікрофони та батареї, щоб уникнути критичних збоїв під час заходів.

Бездротові мікрофонні системи для актових залів: керування частотами

Ви повинні поєднувати автоматичні інструменти сканування та ручну координацію: вони спрощують підбір частот та мінімізують перешкоди, але базове розуміння спектру, ретельне тестування до заходу та наявність резервних каналів залишаються обов'язковими; документуйте налаштування, плануйте антенне покриття та при складних конфігураціях консультуйтеся зі спеціалістами, щоб забезпечити стабільну роботу вашої системи.

FAQ

Питання: Скільки бездротових мікрофонів можна безпечно використовувати одночасно в актовому залі?

Відповідь: Кількість мікрофонів, що одночасно працюють, залежить від доступного спектру, типу систем і правильної координації частот. Практично для шкільного актового залу зазвичай вистачає 8–12 каналів, для університетів 16–24, для концертних майданчиків — 24–32 та більше. Важливим є розрахунок інтермодуляції, угруповання сумісних каналів та резервні частоти: фізично коректно спланована система на UHF дозволяє розмістити десятки каналів, але без координації навіть кілька мікрофонів дадуть перешкоди. Рекомендується використовувати частотні калькулятори виробників або ПЗ (Shure Wireless Workbench, Sennheiser WSM), розподіляти антени та передбачати резерв 10–20% додаткових каналів.

Питання: Чи потрібна ліцензія на використання бездротових мікрофонів в Україні?

Відповідь: Вимоги залежать від діапазону та потужності, що використовується. Багато побутових та професійних систем працюють у вільних (license-free) діапазонах — 2.4 GHz, DECT і деякі низькопотужні UHF-вікна — і не вимагають окремої ліцензії. Проте для роботи у виділених професійних діапазонах UHF або при використанні високих потужностей може знадобитися узгодження чи ліцензія у національного регулятора (НКРЗІ або уповноваженого органу). Закони та доступні частоти змінюються, тому перед великим проектом потрібно перевірити актуальні норми та, за необхідності, оформити координацію частот через регулятора чи локального частотного адміністратора.

Питання: Як правильно координувати частоти для багатоканальної системи (вручну та автоматично)?

Відповідь: Процес координації: 1) Скани RF-середовища за допомогою аналізатора або функції Auto-Scan на приймачі; 2) Визначення необхідної кількості каналів та резервів; 3) Розрахунок сумісних частот з урахуванням інтермодуляції (IMD) - не вибирати сусідні частоти без перевірки; 4) Використання частотних калькуляторів/ПЗ (Wireless Workbench, WSM) для генерації сітки каналів; 5) Програмування приймачів та передавачів через IR синхронізацію або USB; 6) Повне тестування на місці та документування налаштувань. Автоматичні системи полегшують кроки 1–4: Auto‑Scan/Automatic Frequency Assignment та IR/ІК‑синхронізація швидко розподіляють чисті канали, але при щільному RF‑середовищі все одно корисно вручну перевірити IMD‑комбінації та залишити резерв.

Питання: Як мінімізувати перешкоди від Wi‑Fi та інших бездротових пристроїв в актовому залі?

Відповідь: По-перше, уникайте роботи мікрофонів у діапазоні 2.4 GHz, якщо в залі активний насичений Wi‑Fi. Використовуйте UHF-діапазони для мікрофонів та перекладайте Wi-Fi на 5 GHz з коректним плануванням каналів. Застосовуйте спрямовані та розподілені антенні системи, високоякісні RF-фільтри та феритові затискачі для зменшення випромінювання. Розташовуйте приймальні антени ближче до сцени та подалі від точок доступу, зменшуючи перекриття. Проведіть попередній спектральний аналіз та погодьте з IT-службою зміну потужності/каналів Wi-Fi на час заходу. При цифрових системах слідкуйте за режимами втручання та вибирайте моделі з ефективним придушенням перешкод.

Питання: Що робити під час раптових перешкод під час заходу — швидкі кроки та превентивні заходи?

Відповідь: Швидкі кроки: 1) Вимкнути/заглушити порушені канали, щоб мінімізувати артефакти, що чують; 2) Перейти на заздалегідь запрограмовані резервні частоти або виконати швидкий рескан за допомогою функції Auto-Scan/ShowLink/WSM; 3) Якщо можливо, знизити потужність передавача або змінити положення передавача/антен для усунення локальної інтерференції; 4) Перевести частину джерел на дротові мікрофони як аварійний план. Превентивно: мати документований план частот, щонайменше 10–20% резервних каналів, запасні передавачі/приймачі, розподілені антени та заздалегідь узгоджену взаємодію з адміном будівлі/оператором зв'язку для оперативного відключення чужих джерел за потреби.
