Відеомікшер Roland V40HD

Roland V40HD - мультиформатний відеокомутатор V-40HD компанії Roland - довгоочікуване розширення модельного ряду потужних відеомікшерів - V-1600HD і V-800HD. Відеокомутатор V-40HD - ідеальний пристрій для живого мовлення і стаціонарних інсталяцій, які пред'являють підвищені вимоги до можливості підключення різних джерел сигналу, цифрових і аналогових, комп'ютерних та відео. Він особливо добре підходить для підтримки конфігурацій, що використовують популярні камери HDMI, а також комп'ютери.

V-40HD - дійсно мультиформатний комутатор. Це означає, що необхідність узгодження формату вхідного сигналу з дозволом вихідного відсутня. Всі входи обладнані власними схемами перетворення масштабу мовної якості, які відповідним чином перетворять характеристики вхідного сигналу згідно з дозволом обраного виходу.

Комутатор V-40HD компанії Roland обладнаний дванадцятьма входами, сигнали яких направляються на чотири канали (і ще один додатковий, фоновий), і п'ятьма виходами. Незалежні схеми перетворення масштабу на входах і виході дозволяють підключати джерела компонентних і композитних сигналів, а також сигналів форматів HDMI / DVI і RGB. Комутатор підтримує вхідний / вихідний дозвіл аж до 1080 / 60p або 1920x1200. У V-40HD реалізована технологія HDCP, що дозволяє мікшувати захищені від копіювання дані ігрових приставок і Blu-ray з сигналами інших джерел, таких як комп'ютери та камери. Функція перегляду вхідних сигналів на мультиекран виході забезпечує зручність моніторингу при підключенні до дисплея з входом HDMI.

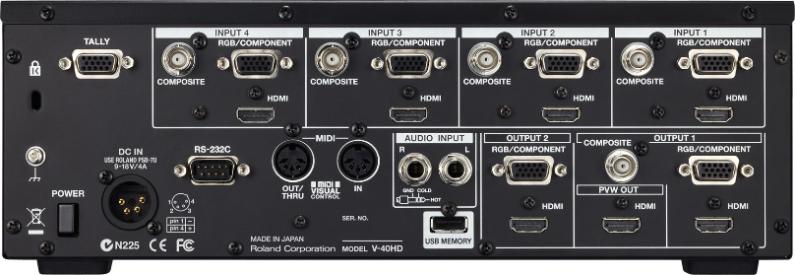

V-40HD обладнаний чотирма вхідними модулями (входи INPUT 1 - 4). У кожному з вхідних модулів є роз'єми трьох типів - HDMI, RGB / Component, і Composite, за допомогою яких до комутатора можна підключити 12 різних відеопристроїв. Для виведення сигналу в V-40HD передбачено три вихідних модуля: OUTPUT 1 (HDMI, RGB / Component, Composite), OUTPUT 2 (HDMI, RGB / Component) і PVW (HDMI).

Комутатор підтримує роботу з видеосигналами 1080р (частота в два рази вище, ніж при стандартній роздільній здатності HD) і використовує внутрішню обробку формату 4: 4: 4/10 біт. Це дозволяє з граничною ступенем реалістичності та деталізації передавати сигнали з камер і комп'ютерів.
* Output signal processing is 4: 2: 2/8-bit.

У V-40HD реалізований режим HDCP, що дозволяє приймати і перемикати комерційне цифрове відео таких джерел, як диски Blu-ray або ігрові консолі, закодоване відповідно до технології HDCP захисту цифрових даних від копіювання. Це забезпечує широку свободу творчості, дозволяючи, наприклад, комбінувати відео з дисків Blu-ray або планшетного комп'ютера з фоновим, яке передається "живцем" з камери. Вивести результат на дисплей можна через вихід HDMI.

* Для використання даних в комерційних цілях необхідний дозвіл правовласника.
* У режимі HDCP доступний тільки вихід DVI-D / HDMI. Використання виходів компонентного і композитного (Component і Composite) сигналів неможливо.
* Дисплей або проектор, скоммутірованние з виходом DVI-D / HDMI, повинні підтримувати функцію HDCP.

V-40HD дозволяє заводити в нього фонову музику, голос диктора або сигнали інших джерел аудіо, мікшувати і синхронізувати відео та аудіо, а потім виводити результат по HDMI.

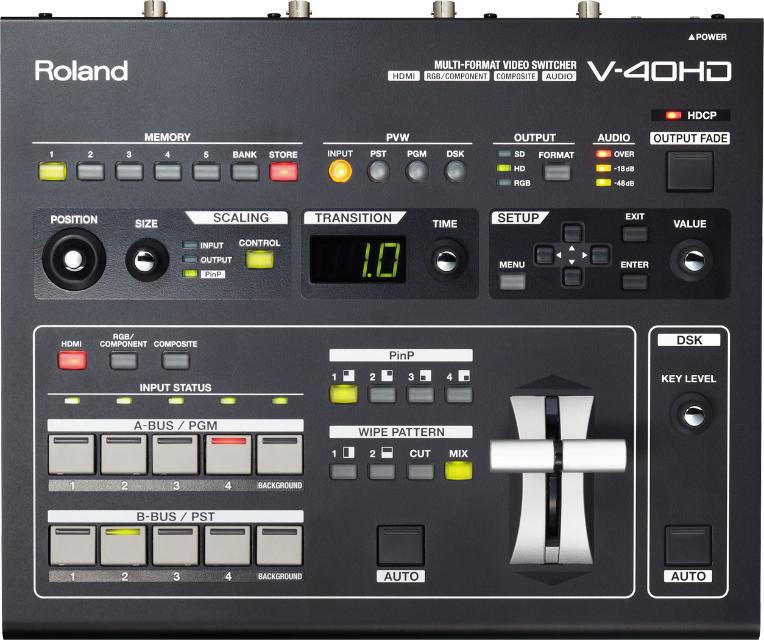

Вхід
Масштабування і настройка - V-40HD обладнаний схемами перетворення масштабу, що дозволяють виробляти настройки для кожного з виходів незалежно. Завдяки цьому вхідні сигнали різних дозволів можна виводити на дисплеї будь-яких розмірів.

Селектори входів - дозволяють вибрати роз'єм HDMI, RGB / Component або Composite для кожного з вхідних модулів. За допомогою всього лише одного дотику можна вибрати будь-який з трьох джерел, скоммутірованних з відповідним входом.

Вхідні роз'єми з 1 по 4 - підтримують прийом сигналів трьох форматів для кожного з вхідних модулів. [HDMI] - аж до WUXGA, [RGB / Component] - аж до WUXGA, [Composite] - 480i або 576i. * Входи HDMI підтримують роботу з впровадженим аудіо.

Впровадження аналогового аудіо в відео HDMI - V-40HD обладнаний входами для комутації з аналоговим аудіообладнання. З їх допомогою аналогове аудіо можна впровадити в вихідний сигнал HDMI.

Вихід
Селектор виходів - дозволяє вибрати формат одного з трьох типів для вихідного сигналу. При кожному натисканні на кнопку відбувається послідовне перемикання між форматами SD, HD і RGB.

Селектори мониторного сигналу - дозволяють вибрати картинку, виведену на моніторний предпросмотровий дисплей. Передбачена можливість виведення сигналів входів на розділений на 4 зони екран (INPUT), а також сигналів PST, PGM мул DSK. * Дозвіл і частота регенерації мониторного виходу фіксовані - 1920 x 1080/60 Гц (прогресивна розгортка). * Використовуйте HDMI-монітор, що підтримує роботу з сигналами HDCP і 60p. * Якщо Ви вибрали INPUT (висновок сигналів входів на розділений на 4 зони екран), частота кадрів джерел сигналу знижується.

Вихідні роз'єми - призначені для комутації моніторів, проекторів або обладнання для запису. [HDMI] - аж до WUXGA, [RGB / Component] - аж до WUXGA, [Composite] - 480i або 576i. * У режимі HDCP відеосигнали через роз'єми RGB / Component і Сomposite виводяться.

Ефекти
DSK (Downstream Keyer) - впровадження логотипів і тексту в вихідний відео. Логотипи і текст можна накладати на комбіновані перемикаються відеосигнали. Оскільки переходи здійснюються на більш низьких шарах, логотип або текст видно постійно. PinP - два зображення розміщуються на одному екрані. Передбачена можливість розміщення впровадженого екрану в одній з чотирьох позицій: зліва вгорі, зліва внизу, справа вгорі або праворуч внизу. Можна навіть змінювати розмір запровадженого екрану.

WIPE PATTERN - кнопки для вибору ефекту переходу.

ВІДЕОФЕЙДЕР - дозволяє перемикатися між джерелами сигналу з регульованою вручну швидкістю. За допомогою Т-образного відеофейдера можна здійснювати переходи між сценами і Фейд вручну, з необхідною швидкістю.

Функції
Кнопки MEMORY - передбачена можливість збереження налаштувань комутатора V-40HD в його внутрішню пам'ять. Є п'ять банків по п'ять осередків в кожному. Таким чином, можна зберегти в цілому 25 конфігурацій.

Інтерфейс управління
Управління V-40HD з допомогою MIDI-пристроїв - до V-40HD можна підключити цифровий аудиомикшер компанії Roland, наприклад, M-200i V-Mixer, щоб створити конфігурацію, в якій аудіо перемикається відповідно до відео. Щоб збільшити кількість входів, підключіть ще один комутатор V-40HD.

Використання RS-232C для дистанційного керування - за допомогою комп'ютера або пульта дистанційного управління можна здійснювати контроль за перемиканням джерел, роботою ефектів і за іншими функціями.

Порт USB для збереження налаштувань вбудованої пам'яті - призначений для підключення накопичувача USB і збереження на нього вмісту вбудованої пам'яті.

Крім того, в V-40HD є вхідні аудіошіна, що дозволяє налаштовувати параметри гучності і затримки і впроваджувати аудіо в вихідний сигнал HDMI. Ця функція може виявитися корисною при організації потокової передачі або в додатках записи.

Якщо встановлено прапорець Multi-Zoom, сигнал одного джерела можна внутрісхемний подати ще на три входи, фактично з'єднавши їх послідовно. Схема перетворення масштабу може збільшувати будь-яку точку відеокартинки, створюючи відчуття, що підключені додаткові камери і формую тим самим віртуальну мультікамерного середу. До складу додаткових ефектів включені заміщення більш низького шару (DSK), "картинка в картинці" (PinP) і безліч переходів.

Унікальна конструкція сприяє ефективному відведенню тепла, усуваючи необхідність у використанні вентилятора охолодження і дозволяючи зробити роботу комутатора практично безшумною. Підтримка MIDI і RS-232 забезпечує можливість управління і інтеграції з такими пристроями, як V-Mixer, щоб можна було задовольнити потреби додатків, де аудіо слід за відео, або контролювати роботу комутатора дистанційно.

V-40HD дозволяє реалізовувати різноманітні системні конфігурації і вирішувати різні творчі завдання. Доступна ціна V-40HD і потужний функціонал відеокомутатора дозволяють організувати робочий процес відповідно до стандарту HD. V-40HD - це подальше "посилення" лінійки мультіформатних мікшерів компанії Roland, покликаної задовольнити запити виробництва відеоматеріалу живих заходів, корпоративних, освітніх та храмових додатків з використанням джерел HDMI і комп'ютерних.

Технічні характеристики Roland V40HD:

• 4 канали (12 входів - 4 x HDMI, RGB / Component, Composite)
• 3 виходи (HDMI / RGB / Component / Composite + HDMI / RGB / Component + HDMI)
• Внутрішня обробка 4: 4: 4/10 біт (* зовнішня обробка 4: 2: 2/8 біт)
• 1 M / E (PinP) + DSK
• Вбудовані схеми синхронізації кадрів і перетворення масштабу на всіх входах
• Світлодіоди, що показують стан входів
• Повноцінна підтримка HDCP
• Моніторний вихід перегляду (розбиття екрану на 4 зони для виведення сигналів входів, PST, PGM або DSK)
• Підтримка впровадженого аудіо
• Аудіозадержка для синхронізації з відео і досягнення бездоганного ліпсінга
