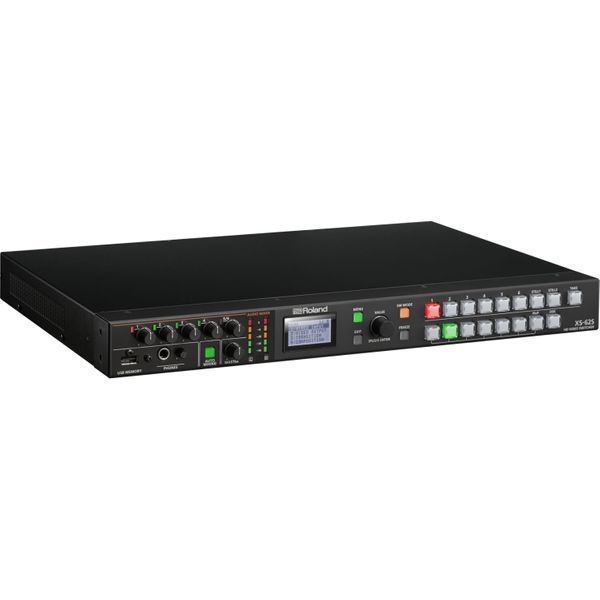

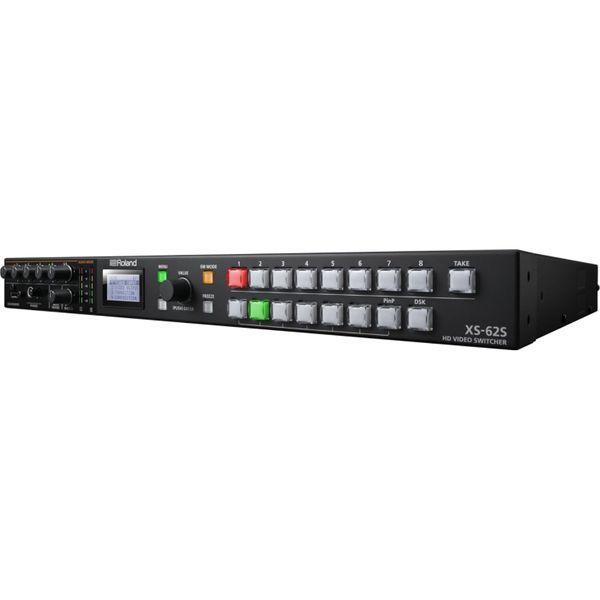

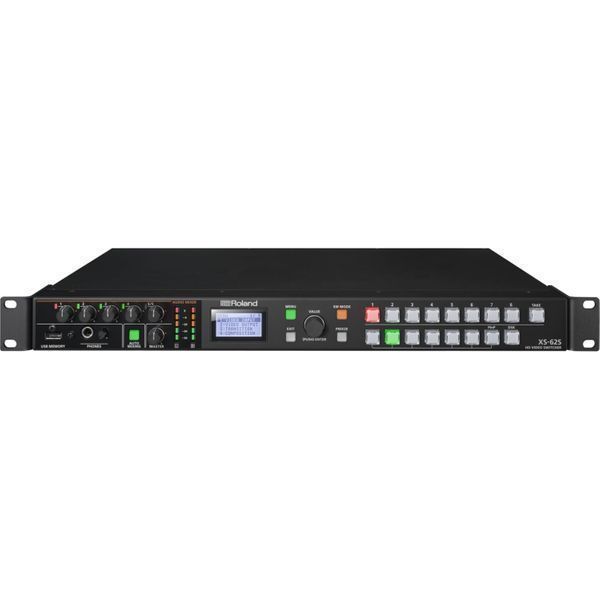

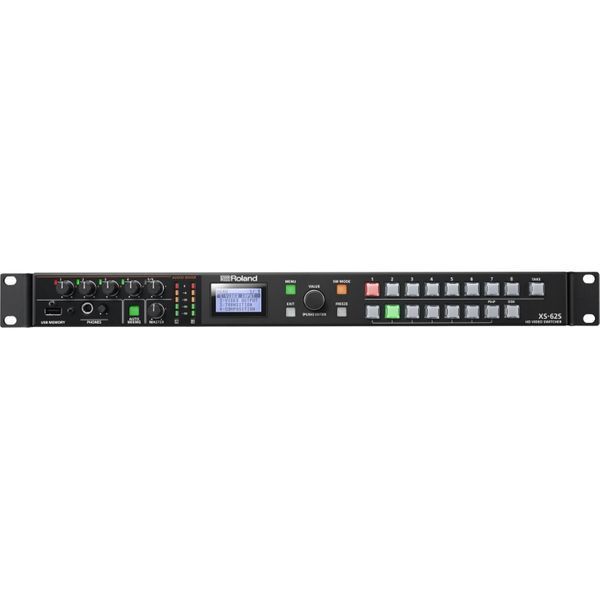

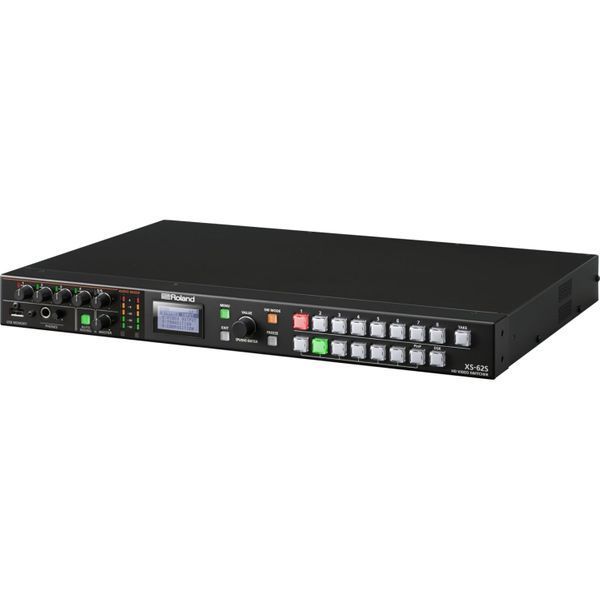

Відеокомутатор Roland XS62S

Roland XS62S - компактний однорековий 6-канальний відеокомутатор з аудиомикшером і підтримкою дистанційного керування PTZ-камерами, який може використовуватися як в стаціонарних, так і мобільних інсталяціях. Потужні функціональні можливості дозволяють застосовувати цей пристрій для широкого кола додатків, включаючи презентації, виступи, обслуговування спеціалізованих заходів, корпоративні аудіо- / відео- події, класи електронного навчання та інші. Компактним XS62S можна управляти як за допомогою кнопок фронтальної панелі, так і екранних меню. Більш того, передбачена можливість дистанційного контролю роботи пристрою за допомогою програмного забезпечення RCS (система управління в режимі реального часу), встановленого на комп'ютер Mac або PC.

"Живе" виробництво
Перед багатьма компаніями досить часто постає проблема підготовки аудіо / -відео- матеріалів про різні заходи. XS-62S, розташовуючи аудіо- та відеофункції, спрощує процес проведення "живих" заходів, підвищує його продуктивність і є ідеальним помічником для підготовки матеріалів про презентаціях, навчальних заняттях, зборах муніципальних органів і т.д.

Роботою XS-62S легко управляти як за допомогою регуляторів лицьовій панелі, так і дистанційно через програмний додаток, запущене на комп'ютері Mac або PC. А за допомогою програмованих пресетів можна практично миттєво встановити камеру в потрібному напрямку під потрібним кутом. Функція автоматичного мікшування дозволяє управляти рівнями аудіоджерел без залучення оператора, який тепер може повністю зосередитися на створенні відеоряду. Компактність XS-62S обумовлює можливість використання відеокоммутатроа в умовах обмеженого простору, для виробництва матеріалів про проведені "живцем" заходів, установки в корпоративних приміщеннях або побудови розподілених систем.

Майданчики для виступів
XS-62S - ідеальний пристрій для використання в готельних холах, банкетних залах, а також майданчиках, на яких проводяться "живі" заходи. XS-62S реалізує режим матричного управління Matrix, що дозволяє оперативно спрямовувати з одного комутатора різні потоки на два або навіть три екрана, при цьому одночасно мікшируя аудіо і керуючи PTZ-камерами.
Режим PGM / PST працює, як і в стандартному Відеокомутатори - з перемиканням з використанням переходів і додаткової шиною Aux для передачі відмінного від основного відео на другий монітор, наприклад, особистий монітор доповідача або допоміжні демонстраційні екрани.

Функція автоматичного мікшування полегшує життя оператору, формуючи без його безпосередньої участі мікс кількох джерел звуку, наприклад, під час групових дискусій. Аудіопроцесор XS-62S пропонує безліч ефектів, таких як еквалайзер, компресор і затримка для мікшування вокалу, музичного матеріалу та інших джерел аудіосигналу, впроваджених в відеоряд. Ці ефекти забезпечують високу якість звуку для потокових додатків, записи і посилення звуку.

Потокове мовлення і відеоконференції
XS-62S може входити до складу систем обслуговування потокового мовлення і веб-конференцій, де використовується кілька PTZ-камер і комп'ютерів. Простота експлуатації XS-62S дозволяє скоротити штат обслуговуючого персоналу в деяких випадках буквально до одного співробітника. Дистанційне керування PTZ-камерами усуває необхідність закріплювати за кожною з камер окремого оператора - контролювати і перемикати відеоджерела може один і той же оператор. XS-62S підтримує роботу з 4 мікрофонами і дозволяє мікшувати аудіо з комп'ютерів і інших джерел сигналу.

Зауваження: для організації потокового мовлення з використанням XS-62S необхідний кодировщик третього покоління з входом SDI або HDMI або пристрій захоплення на комп'ютер з програмним кодувальником.

ВІДЕО

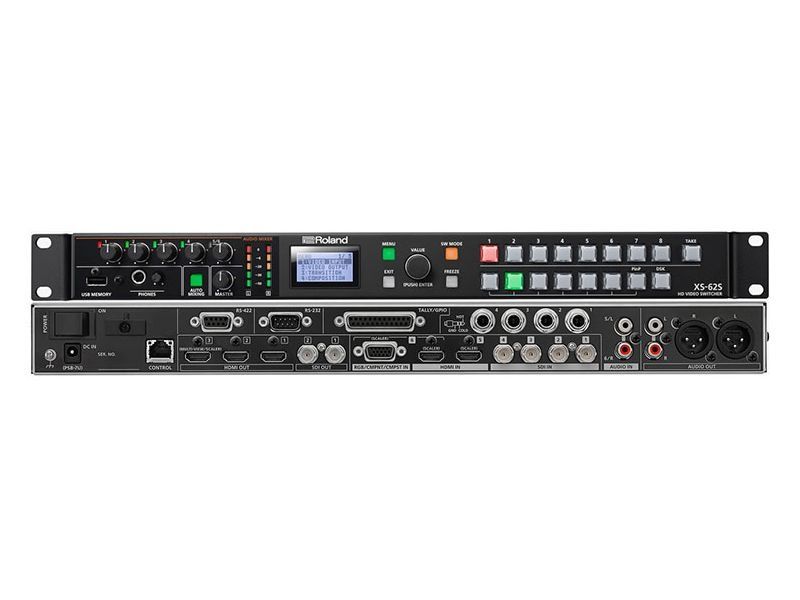

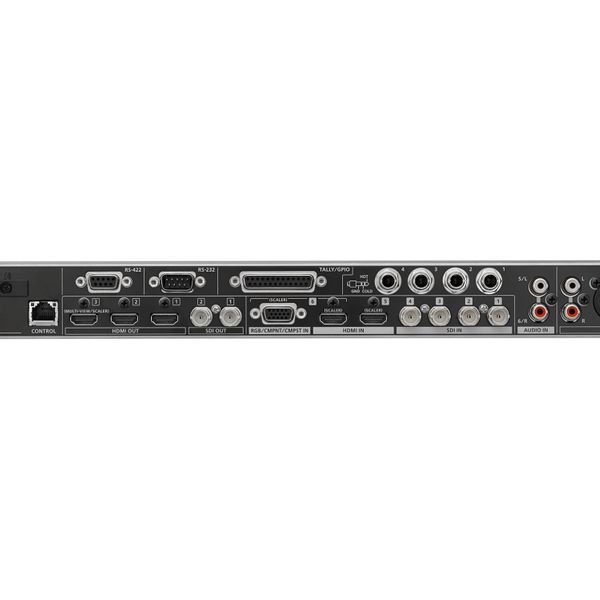

Відеокомутатор XS-62S забезпечує позбавлене артефактів перемикання між 6 входами, включаючи джерела сигналів 3G-SDI, HDMI і RGB, а також двома нерухомими зображеннями, що зберігаються в пам'яті пристрою. Передбачено три режими перемикання відео для задоволення запитів широкого кола додатків.

• 4 входи SDI (з усуненням чересстрочной)
• 2 входу HDMI (масштабовані)
• 1 вхід RGB / COMPONENT / COMPOSITE (масштабований) - суміщений зі входом HDMI номер 6
• 2 виходу SDI з можливістю призначення на них шин PGM, PVW, AUX
• 2 виходу HDMI з можливістю призначення на них шин PGM, PVW, AUX
• 1 вихід HDMI (масштабований / мультіпросмотр) - мультиекранний перегляд або масштабування
• LAN - дистанційне керування і Smart Tally (управління PTZ- протокол VISCA)
• RS-232 - дистанційне керування
• RS-422 - керування PTZ (протокол VISCA)
• LAN - Remote control and Smart Tally

Професійний призначений для користувача інтерфейс
Якісні кнопки матричного перемикання, властиві для професійного мовного обладнання, з можливістю регулювання яскравості для зручності роботи як при яскравому денному світлі, так і на затемненій сцені. Окремі екранне меню і регулятори гучності, доступні з лицьової панелі. XS-62S реалізує безпосередній контроль і забезпечує простоту обслуговування заходів будь-якого формату.

Режим перемикання
Щоб задовольнити потреби максимально великої кількості додатків "живого" виробництва, XS-62S передбачає кілька режимів перемикання.

Режим PGM / PST
У режимі PGM / PST пристрій буде використовуватись як традиційний відеокомутатор з функцією накладення відео, що дозволяє об'єднувати на одному екрані кілька зображень.

Можна створювати структури з заміщенням, використовуючи ефект DSK (заміщення) для накладення титрів і графіки, або ж запроваджувати додаткове відео за допомогою ефекту PinP ( "картинка в картинці"). Перш ніж направляти результуючий сигнал на основну шину (Program), його можна проаналізувати з шини попереднього перегляду (Preview) і тільки після цього видати в ефір, натиснувши на кнопку TAKE.
Крім того, режим PGM / PST передбачає можливість використання шини AUX для виведення на додатковий екран сигналу, відмінного від сигналів шин PGM і PST.

Режим DISSOLVE
Забезпечує перемикання і накладення відео з перехресними переходами на шині PGM. Режим Dissolve передбачає просте управління з лицьової панелі. Його зручно використовувати в разі, якщо користувач управляє основним пристроєм на засіданні або аналогічному заході безпосередньо.

В цьому режимі теж можна використовувати шину AUX для виведення на додатковий екран сигналу, відмінного від сигналів шин PGM і PST.

* На шину PST подається той же сигнал, що і на шину PGM.

Режим MATRIX
Сигнали трьох окремих видеовходів можна вивести в три різних позиції трьох шин. Цей режим забезпечує ефективну маршрутизацію сигналів і ідеально підходить для додатків, в яких використовується кілька екранів. Відео, на яке відбувається перемикання, виділяється чорною рамкою.

Композиційні відеоефекти
Режими PGM / PST і DISSOLVE передбачають використання ефектів PinP і DSK. Кадрування PinP і настройка центрального положення при розбитті екрану (версія 2.0) можуть стати в нагоді при створенні композиції з використанням витягнутого по вертикалі екрана смартфона. Крім традиційних форм екранів ефекту "картинка в картинці", можна використовувати екрани в формі кола, серця або діаманта. Функція DSK дозволяє накладати поверх основного відео титри, текст і логотипи.
Можливо заміщення по яскравості (чорний / білий) і кольором (блакитний / зелений).

Мультиекранний вивід
XS-62S передбачає виведення на один передпереглядовий монітор декількох сигналів одночасно: шість вхідних відео, два статичних зображення, а також сигнали шин PGM і PVW. Крім того, на мультиекранний дисплей можна виводити меню, щоб можна було редагувати установки, не відриваючись від предпросмотрового дисплея. Оновлення версії 2.5 дозволяє міняти місцями програмне (PGM) і предпросмотровое (PVW) вікна і редагувати імена міток IN1 - 6.

АУДІО

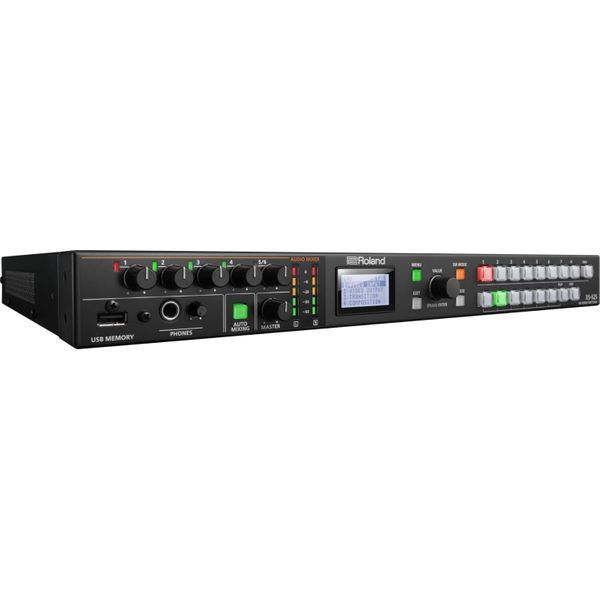

Комутатор XS-62S обладнаний 18-канальним аудиомикшер з чотирма роз'ємами TRS, стереопарою RCA, плюс аудіосигнал, витягнутий з шести видеовходів. Починаючи з версії 2.5, вбудована бібліотека аудіоефектів комплектується пресетами, налаштованими на найбільш часто використовувані сценарії виробництва відеопродукції, серед яких інтерв'ю, аудіозапис оточуючих фонових звуків і придушення шуму вітру під час зйомки фільму на відкритому повітрі. Налаштування не вимагає глибоких знань в області аудіо.

Аудіомікшер з підсилювачем і компресором
XS-62S комплектується предусилителем і процесором ефектів, включаючи обрізний фільтр низьких частот, гейт, компресор, трисмуговий еквалайзер і затримку. Крім того, передбачений режим, в якому аудіосигнал перемикається автоматично відповідно до обраного ведіоканалом. В оновленні версії 2.0 додана шина соло. Динамікою аудіо можна управляти як через екранне меню, так і віддалено за допомогою програмного додатку, запущеного на комп'ютері PC або Mac.

Аудіомікшування
Функція Auto-Mixing дозволяє сформувати коректний мікс кількох учасників конференції, автоматично регулюючи гучність всіх доступних джерел звуку або обраних каналів. За допомогою призначення пріоритетів на канали можна виділити канал ведучого, щоб він звучав голосніше за інших, а функція Auto-Mixing допоможе оператору сконцентруватися на перемиканні відеоджерел і виробництві відеоматеріалу.

Дискретне багатоканальне вбудоване аудіо
Аудіосигнали восьми аналогових аудіовходів можна впровадити в сигнали виходів SDI 1 і 2, щоб розділити оброблений ефектами і прямий сигнали для усунення можливих проблем з аудіо на стадії пост-продакшну. Ця функція зручна при роботі з багатомовним матеріалом для запису голосу за кадром або перекладу на окремий аудиоканал або для відділення його від основного

SMART TALLY
Це унікальна запатентована компанією Roland технологія, що підтримує бездротову передачу сигналів tally через підключений до XS-62S роутер LAN на входять в мережу пристрою iOS або Android.

РОБОТА З ДЕКІЛЬКОМА PTZ-КАМЕРАМИ І ДИСТАНЦІЙНЕ УПРАВЛІННЯ НИМИ
Якщо задіються PTZ-камери на основі LAN, використовуйте для управління XS-62S або потужне програмне забезпечення RCS. Інтегруйте в робочий процес професійні роботизовані PTZ-камери компаній Panasonic, Sony, PTZOPtics, Avonic і сумісні з протоколом VISCA без необхідності використання окремого контролера. У разі ігрових додатків можна вдатися до послуг спеціалізованого ігрового USB-пульта для управління PTZ-камерами. Панорамою, нахилом і збільшенням можна управляти буквально не замислюючись над виробленими діями, все відбувається "само собою".
Передбачено підключення RCS до деяких портативним камерам компанії Canon по LAN. Підтримуються функції запуску і зупинки запису, а також управління індикатором активної камери (tally).

ДИСТАНЦІЙНЕ КЕРУВАННЯ
Просте у використанні програмне додаток XS-62S RCS для комп'ютерів PC або Mac, що реалізує функції конфігурації і управління параметрами Roland XS-62S через мережевий порт. Копіювання, збереження і відновлення пам'яті і установок пресетів.
XS-62S обладнаний портами RS232 і LAN для дистанційного керування за допомогою сенсорної панелі або іншого програмованого інтерфейсу.
Починаючи з версії 2.5, підтримуються контролер USB-MIDI і ігровий пульт USB, за допомогою яких можна управляти фейдером і камерою PTZ.

Технічні характеристики Roland XS62S:

• Обробка відео: 4: 2: 2 (Y / Pb / Pr), 8 біт
• Вхідні роз'єми відео: роз'єми SDI IN 1--4: тип BNC x 4, роз'єми HDMI IN 5-6: HDMI тип A x 2, RGB / CMPNT / Роз'єм CMPST IN 6: HD DB-15, тип x 1
• Вихідні роз'єми відео: роз'єми SDI OUT 1-2: тип BNC x 2, роз'єми HDMI OUT 1-3: HDMI тип A x 3
• Рівень аналогового входу, імпеданс відео: RGB: 0,7 Vp-p, 75 Ом (В, В: 5 В TTL), компонент: 1,0 Vp-p, 75 Ом (дворівнева синхронізація / трирівнева синхронізація), композит: 1 , 0 Vp-p (Y), 0,286 ВP. -p (C: NTSC), 0,3 Vp-p (C: PAL), 75 Ом
• Формати введення відео: роз'єми SDI IN 1--4 (відповідає SMPTE 296M, SMPTE 274M) - (ФОРМАТ СИСТЕМИ = 720p): 720 / 59,94p, 720 / 50p, (ФОРМАТ СИСТЕМИ = 1080i або 1080p): 1080/59, 94i, 1080 / 50i, 1080 /59.94p, 1080 / 50p; HDMI IN 5-6, RGB / COMPONENT / COMPOSITE IN 6: 480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94i , 1080 / 50i, 1080 / 59,94p, 1080 / 50p, VGA (640 x 480, 60 Гц), SVGA (800 x 600, 60 Гц), XGA (1024 x 768, 60 Гц), WXGA (1280 x 800 , 60 Гц), SXGA (1280 x 1024, 60 Гц), FWXGA (1366 x 768, 60 Гц), SXGA + (1400 x 1050, 60 Гц), UXGA (1600 x 1200, 60 Гц), WUXGA (1920 x 1200, 60 Гц); RGB / CMPNT / CMPST IN 6 (при введенні композитних сигналів): 480 / 59,94i, 576 / 50i
• Вид зображення відео: файл растрового зображення (.bmp): максимум 1920 x 1080 пікселів, 24-бітний колір, без стиснення, файл PNG (.png): максимум 1920 x 1080 пікселів, 24-бітний колір
• Вихідні формати відео: роз'єми SDI OUT 1-2 (відповідає SMPTE 296M, 274M), роз'єми HDMI OUT 1-2 (системний формат = 720p): 720 / 59,94p, 720 / 50p, (системний формат = 1080i): 1080 / 59,94i, 1080 / 50i, (системний формат = 1080p): 1080 / 59.94p, 1080 / 50p; роз'єм HDMI OUT 3 (MULTI-VIEW): 1080 / 59,94p, 1080 / 50p; (SCALER): 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94p, 1080 / 50p, SVGA (800 x 600, 60 Гц) * 1, XGA (1024 x 768, 60 Гц) * 1, WXGA (1280 x 800, 60 Гц) * 1, SXGA (1280 x 1024, 60 Гц) * 1, FWXGA (тисячу триста шістьдесят шість x 768, 60 Гц) * 1, SXGA + (1400 x 1050 , 60 Гц) * 1, UXGA (1600 x 1200, 60 Гц), WUXGA (1920 x 1200, 60 Гц)
• Відео ефекти відео: режим виведення: PGM-PST, матриця; перехід: вирізати, (FAM / NAM)* 2, WIPE (30 типів)* 2; склад: PinP (КВАДРАТНИЙ, КРУГЛИЙ, СЕРЦЕ, АЛМАЗ)* 2, РОЗДІЛИТИ (4 типи)* 2, DSK (клавіша яскравості, хроматична клавіша)* 2
• Обробка аудіо: частота дискретизації: 48 кГц, 24 біт
• Аудіо формати: роз'єми SDI IN: лінійний PCM, 48 кГц, 24 біт, 2 канали (відповідає SMPTE 299M), роз'єми SDI OUT: лінійний PCM, 48 кГц, 24 біт, 8 каналів (відповідає SMPTE 299M); роз'єми HDMI IN, роз'єми HDMI OUT: лінійний PCM, 48 кГц, 24 біт, 2 канали
• Вхідні роз'єми аудіо: роз'єми SDI IN 1--4: тип BNC x 4, роз'єми HDMI IN 5-6: роз'єми HDMI Тип A x 2, AUDIO IN 1--4: 1/4-дюймовий телефон TRS типу, AUDIO IN 5-6: роз'єми RCA тип телефону
• Вихідні роз'єми аудіо: роз'єми SDI OUT 1-2: тип BNC x 2, роз'єми HDMI OUT 1-3: роз'єми HDMI типу A x 3, AUDIO OUT: роз'єми XLR, тип RCA фоно-роз'єм PHONES: стереофонічний 1 / 4- дюймовий тип телефон
• Номінальний рівень вхідного сигналу аудіо: гнізда AUDIO IN 1--4: -60 - + 4 дбн (максимальний вхідний рівень: +22 дбн), гнізда AUDIO IN 5-6: -10 дбн (максимальний вхідний рівень: +8 дбн)
• Вхідний опір аудіо: гнізда AUDIO IN 1--4: 28 кОм (посилення HEAD AMP: 0 - + 23 дбн), 8 кОм (посилення HEAD AMP: +24 - + 64 дбн), гнізда AUDIO IN 5-6: 15 кОм Ом
• Номінальний вихідний рівень аудіо: роз'єми AUDIO OUT (тип XLR): +4 дбн (максимальний рівень вхідного сигналу: +22 дбн), роз'єми AUDIO OUT (тип RCA): -10 дбн (максимальний рівень вхідного сигналу: +8 дбн), Phone : 92 мВт + 92 мВт (32 Ом)
• Вихідний опір аудіо: роз'єми AUDIO OUT (тип XLR): 600 Ом, роз'єми AUDIO OUT (тип RCA): 1 кОм, Phone: 10 Ом
• Аудіо ефекти аудіо: автоматичне мікшування, еквалайзер, затримка, компресор, HPF, гейт, реверберація, багатосмуговий компресор, лімітер
• З'єднувачі: порт USB MEMORY: тип USB A (для флеш-накопичувача USB), роз'єм TALLY / GPIO: тип DB-25 (гніздо), роз'єм RS-232: тип DB-9 (штекер, для дистанційного керування), роз'єм RS- 422: тип DB-9 (жіночий, для управління VISCA), роз'єм CONTROL: RJ45, 100BASE-TX (для дистанційного керування)
• Функції: встановлена пам'ять (8 типів), функція блокування панелі, емулятор EDID, Smart Tally, віддалене управління камерою, автоматичне сканування
• Дисплей: графічний ЖК-дисплей: 128 х 64 точок
• Джерело живлення: адаптер змінного струму
• Потужність: 31,0 Вт
• Робоча температура: від +0 до +40 градусів за Цельсієм
• Габаритні розміри, мм: 481х333х44
• Вага (без адаптера змінного струму), кг: 3.6
