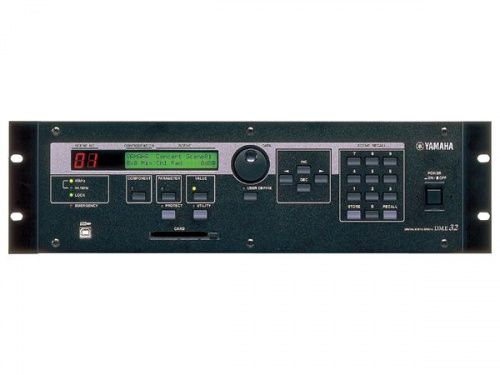

Цифрова мікшується станція Yamaha DME32

Yamaha DME32 - це програмно-апаратний комплекс для моделювання різних звукових систем обробки та управління акустичними комплексами. Пристрій може служити основним, моніторним, зонним або додатковим мікшером, комутаційної панеллю, контролером акустичних кластерів, набором процесорів ефектів або матрицею управління об'ємним звуком.

Yamaha DME 32 являє собою цифровий переконфігуріруемий матричний звуковий процесор з 32 входами / виходами. Є чотири слота під карти mini-YAGDAI (ADAT, TASCAM, AES / EBU і т.д.) на задній панелі рекового корпусу висотою 3U. Спеціально для DME32 фірмою Yamaha випущені восьмиканальні блоки АЦП AD824 і ЦАП DA824 (24 біт, 44,1 / 48 кГц). У конвертерах є по одному слоту під miniYAGDAI-карту, і при використанні AES / EBU вони можуть бути віддалені на 200 метрів. Система може бути розширена каскадування чотирьох DME32 (до 128 входів / виходів). На передній панелі є PCMCIA-слот, USB-роз'єм, дисплей і органи управління для зміни сцен і т.п. На задній панелі є BNC-роз'єми для сінхрослова, MIDI-вхід і вихід, роз'єм DSUB 9-pin з перемиканням RS-232C / RS-422, DSUB 9-pin для com-порту, многоштирьковие вхід і вихід для каскадування і чотири шестнадцатіконтактних роз'єму під загальною назвою GPI (інтерфейс загального призначення) для підключення пристроїв цього класу від інших виробників. До роз'ємів GPI-інтерфейсу можуть бути приєднані аналогові контролерні панелі з 10-кілоомних лінійних потенціометрів. GPI- інтерфейс має 16 входів і 16 виходів.

Для програмування / редагування системи існує DME32 manager (РС), де різні модулі та елементи схеми компонуються, з'єднуються за допомогою графічного інтерфейсу (виділення, копіювання, вирізання, перетягування, вставка, скасування і т.д.). З'єднання входів / виходів елементів здійснюється віртуальними проводами, можливі розгалуження і об'єднання. Модулі з бібліотеки можуть компілюватися (є відповідна кнопка) для створення користувацьких модулів і призначених для користувача екранних контролерів. Можна міняти кольори, розміри модулів, шрифти і т.п. У лівому верхньому кутку знаходиться "DSP-метр", який показує завантаження DSP в процентах.

Після запуску програми стають видно чотири секції для кожного з чотирьох можливих DME32. Щоб збільшити або зменшити зображення є функція Zoom. У списку компонентів 18 рядків. За ними ховаються: автоматичні мікшери, кросовери, блоки затримки і каскадирования, 12 типів модулів динамічної обробки, еквалайзери (вісім типів графічних і вісім параметричних), фільтри (LPF, HPF, BPF, notch), модулі для управління панорамою (представлені типи LCR, Surround 2 + 2, 3 + 1, 5.1), блоки входів / виходів, 23 типу процесорів ефектів, матричні мікшери, комутаційні панелі, перемикачі, індикатори, кнопка глобального заглушення системи, тестовий генератор, блок управління предусилителями і два порожніх призначених для користувача модуля. При подвійному натисканні на модулі з'являється його панель, на якій можна крутити "ручки", натискати "кнопки" - здійснювати управління.

Після закінчення програмування комп'ютер може бути відключений і система в більшості випадків може управлятися навіть з передньої панелі. Комп'ютер з встановленою програмою DME32 manager можна використовувати не тільки для програмування сцен і конфігурацій, а й для управління системою в реальному часі. Всі екранні елементи генерують відповідні керуючі повідомлення. Управління стає ще більш наочним, якщо використовувати промислові панельні і / або вмонтовані системи. Одночасно в пам'яті пристрою може бути збережено дві конфігурації з 99 сценами кожна. Більша кількість конфігурацій зі сценами може зберігатися на PCMCIA-картах (600 кБ на одну конфігурацію з 99 сценами).
