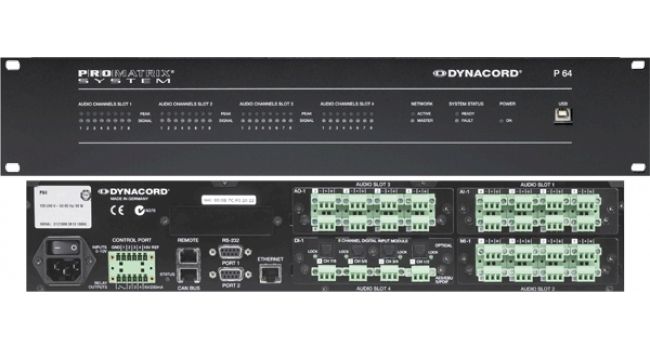

Модульний контролер DYNACORD P64 / 230V

DYNACORD P64 / 230V - являє собою модульний матричний контролер для управління і комутації сигналів. Дана модель призначена для управління і контролю за системою. 32 аудіо каналу, 4 роз'єми для вставних модулів, 8-канальні вхідні або вихідні модулі для аналогових або цифрових сигналів.

Технічні характеристики DYNACORD P64 / 230V

• Частотний діапазон 20 Гц ... 20 кГц (-0,5 дБ)
• Співвідношення сигнал-шум (A-зважений) AI-1: 117 дБ типовий
• АТ-1: 118 дБ типовий
• P 64 аналогових в систему, щоб аналоговий вихід: 115 дБ типове
• THD + N <0,005%
• Затримка сигналу AI-1: 1,3958 мс
• АТ-1: 0,646 мс
• P 64 аналогових в систему, щоб аналоговий вихід: 2,2917 мс
• Перехресні перешкоди <-110 дБ при 1 кГц
• обробки сигналів
• Частота дискретизації 48 кГц внутрішні
• 32 кГц - 192 кГц зовнішнього
• формату даних 24 біт лінійний A / D і D / A перетворення, 48 бітної обробкою
• 2 обробки сигналу DSP, Стандартний (150 МГц, 300 MIPS)
• 1 DSP на аудіо модуль (100 МГц, 100 MIPS)
• DSP-1 додатковий модуль розширення (+ 300 MIPS)
• інтерфейси
• Ethernet 10/100 Мбіт / с, RJ-45 (управління комп'ютером)
• CAN 10 ... 500 Кбіт / с, 2 х RJ-45 (Remote Amp Control)
• RS-232 2 порту, 9-контактний D-Sub жінок (Remote Control)
• USB USB Type B на передній панелі (управління комп'ютером)
• P 64 Digital Audio Матриця 83
• Власник "S Керівництво
• управління GPIO порт 2 х 6-контактний блок євро
• 4 вхідного сигналу управління (аналоговий сигнал 0 - 10 В / логічне управління)
• 3 Виходи управління (релейний контакт на землю)
• 1 Вихід аварійної сигналізації (NC контакт реле)
• 3 Посилання виходи (+5 V / + 10 В / GND)
• P 64 ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
• Харчування 100 - 240 В змінного струму, 50/60 Гц
• Споживана потужність 90 Вт (включаючи 2 х AI-1, 2 х АТ-1, 1 х см-1 модулі).
• безпеки Клас I
• Охолодження зліва-направо, 3-ступінчастим вентилятором
• Діапазон робочих температур 0 ° C ... 40 ° C
• Розміри (Ш х В х Г) 483 х 88,1 х 381 мм (19 ", 2 HU)
• Вага 64 P (без додаткових модулів): 7,35 кг
• AI-1 модуль аналогового введення: 200 г
• АТ-1 модуль аналогового виведення: 260 г
• Мі-1 Модуль мікрофонного входу: 250 г
• ді-1 модуль дискретного вводу: 200 г
• DO-1 модуль дискретного виводу: 170 г
• см-1 CobraNet ™ Модуль: 75 г
• Модулі / ВАРІАНТИ
• AI-1 модуль аналогового введення 8 аналогових входів, лінійний рівень сигналу, електронно-симетричний
• АТ-1 модуль аналогового виведення 8 аналогових аудіо виходів, лінійний рівень сигналу, електронно-симетричний
• см-1 CobraNet ™ модуль 32 цифрових аудіо входів і виходів, 2 портами CobraNet ™
• (Primary / Secondary) для резервування мережі
• DSP DSP-1 Модуль розширення внутрішнього DSP обчислювальної потужності і затримки-RAM розширення,
• 300 MIPS, 256K SRAM X 24
• DSP DSP-2 Модуль розширення Внутрішній DSP обчислювальної потужності і затримки-RAM розширення,
• 1200 MIPS, 256K SRAM X 24
• Мі-1 мікрофонний вхід Модуль 8 мікрофонних входів, програмованим коефіцієнтом посилення і Phantom
• харчування, майданчики для лінії перемикання рівня
• ді-1 модуль дискретного вводу 8 цифрових аудіо входів, AES / EBU, S / PDIF і оптичні формати,
• Перетворювачі частоти дискретизації для 32-192 кГц операції
• DO-1 цифровий вихід Модуль 8 цифрових аудіо виходів, AES / EBU
