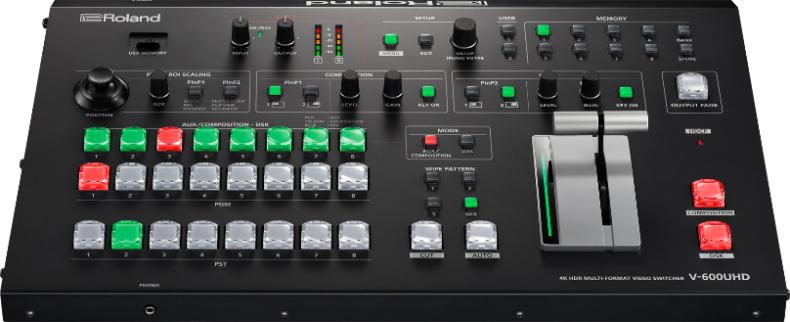

Видеомикшер Roland V600UHD

Roland V600UHD - видеомикшер, поддерживает формат HDR (High Dynamic Range), позволяя получать более выразительный видеоряд. Дело не в простом увеличении количества пикселей, а в росте качества за счет улучшения динамических характеристик пикселей и более точного разделения между светлыми и темными областями изображения. HDR — это идеально сбалансированное освещение сцены без перенасыщения для IMAG, которое можно получить гораздо легче, чем при использовании формата SDR. Тем не менее, V-600UHD поддерживает работу с сигналами стандартного динамического диапазона (SDR).

Частота 60 Гц
Поддерживая частоту 60 Гц, V-600UHD позволяет получать плавное, четкое видеоизображение без размытия, которое обычно происходит при съемке быстро перемещающихся объектов на частоте регенерации экрана 30 Гц.

Более глубокое цветовое пространство
V-600UHD поддерживает стандарты Rec.2020, Wide Color Gamut (WCG) с самыми высокими характеристиками, а также RGB и Rec.709 для отображения широчайшего диапазон оттенков видимых цветов. Это позволяет с непревзойденной степенью реалистичности и точности передавать цветовую гамму, в особенности красного и желтого цветов.

10-битная глубина цветности 4:4:4
Внутренняя 10-битная обработка цветности уменьшает уровень искажений, связанных с возникновением цветовых полос, и повышает четкость картинки с высоким уровнем детализации, которая передается с компьютера. Это облегчает чтение написанного мелким шрифтом текста и восприятие других мелких деталей даже при сильных масштабировании и увеличении.

Поддержка разрешения DCI Cinema 4K
Не во всех видео формата 4К используется кадр с одним и тем же соотношением сторон. Хотя видеоданные стандарта 4К всегда рассчитаны на кадр с 2160 пикселями по высоте, в стандартах DCI или “Cinema 4K" используется кадры с 4096 пикселями в ширину что на 256 пикселей больше, чем в стандарте UHD. V-600UHD позволяет переключать и выводить видеоряд с оригинальным соотношением сторон кадра без необходимости обрезки кадра или леттербоксинга (технология согласования соотношения сторон экрана, не требующая обрезки исходного изображения).

Все необходимые входные/выходные разъемы для организации представления
V-600UHD оборудован четырьмя разъемами HDMI 2.0 и двумя входами 12G SDI — вполне самодостаточный комплект для конфигураций, требующих использования нескольких компьютеров и источников воспроизведения видео в комплекте с камерами IMAG. Все входы предусматривают прием и масштабирование сигналов с разрешениями HD, Full HD, UHD 4K и DCI 4K, а также компьютерными разрешениями, начиная с UXGA и заканчивая DCI 4K — и все это без необходимости прибегать к услугам внешних конвертеров. Вывод результирующего сигнала на дополнительную шину AUX обеспечивает простоту использования располагающихся на полу видеомониторов (Down Stage Monitor — DSM). А с помощью мультиэкранного предпросмотрового монитора можно комфортно отслеживать программное видео и готовящееся к выводу. Все выходы поддерживают понижающее масштабирование до формата Full HD, что позволяет организовывать потоковую передачу данных на кодеры или дисплеи стандарта HD.

Съемка представления с помощью всего одной камеры 4К
Острая необходимость в использовании нескольких камер для съемки перестала быть такой уж "острой". Речь идет о функции Region Of Interest [ROI], которая позволяет снять видео с помощью одной камеры 4К, а затем с помощью соответствующих функций раздать и масштабировать входной сигнал V-600UHD на восемь узлов матрицы коммутатора, получив таким образом возможность работать с восемью виртуальными камерами. Это можно использовать, например, когда в творческих целях необходимо получить панорамное изображение сцены, изображение средней детализации части сцены и крупный план какой-либо ее точки. Обеспечьте рост производительности без необходимости увеличения количества камер, усложнения конфигурации системы или дополнительных финансовых вложений.

Отсутствие необходимости привлечения операторов камер
“Automatic ROI”― технологический процесс управления работой камерами стандартов от 4К и до HD, реализующий технологию слежения за лицом и универсальную функцию Region Of Interest компании Roland. При использовании с камерами XF705/400/405 компании Canon с помощью двух окон Region Of Interest видеокоммутатора V-600UHD можно автоматически перемещать камеру по горизонтали и вертикали, а также управлять увеличением, чтобы всегда держать в фокусе двух артистов на сцене с возможностью плавного динамического переключения между камерами ― видеооператор вам не потребуется. Установка отличается исключительной простотой ― потребуются всего лишь один кабель HDMI и один кабель LAN.

Полная свобода творчества
V-600UHD позволяет формировать два окна для эффекта "картинка в картинке" (PnP — Picture in Picture), предлагая гораздо больше возможностей, чем при использовании одного фиксированного окна вставки. По сути, можно добиваться результатов, сравнимых с использованием выделенных процессоров. Опции детальной настройки множества параметров, таких как соотношение сторон кадра, размер экрана и масштабирование источника входного сигнала, позволяют размещать вставки в любом месте экрана и свободно конфигурировать их. Комбинируйте гибкие возможности настройки эффекта PnP с исключительно высоким количеством пикселей стандарта DCI 4K для создания привлекательных и впечатляющих воображение конфигураций экранов.

Интеграция с аудиосистемами
Работа с аудиосигналом, внедренным в цифровое видео, зачастую становится проблемой на стадии его интеграции в системы озвучивания мероприятия или представления. Однако мощные возможности управления звуком, предлагаемые V-600UHD и основанные на гибкой 24-битной обработке с частотой дискретизации 48 кГц, способны устранить эти сложности еще на стадии их зарождения. С помощью функции переключения аудио согласно видео (Audio Follows Video) можно извлекать внедренное аудио выбранного источника видеосигнала и направлять его на внешнюю звуковую консоль. Или же программное видео с той же консоли можно внедрить в видеосигнал одного или всех видеовыходов для потоковой передачи по сети, записи на соответствующее оборудование или трансляции в дополнительный зал.

Работа с несколькими PTZ-камерами и дистанционное управление ими
Если задействуются PTZ-камеры на базе LAN, используйте для управления V-600UHD. Интегрируйте в рабочий процесс профессиональные роботизированные PTZ-камеры компаний JVC, Panasonic, Sony, PTZ Optics, Avonic и совместимые с протоколом VISCA без необходимости использования отдельного контроллера.
Более детально

Самое лучшее решение для работы со светодиодными (LED) экранами
Технология светодиодных (LED) экранов находит все более широкое применение при проведении различных мероприятий. Светодиодные экраны могут использоваться в качестве сценических декораций или огромных задников на музыкальных фестивалях. Проблема заключается в том, что при использовании камер IMAG с ярким светодиодным фоном и коммутатором SDR трудно осветить выступающего, стоящего перед светодиодным экраном — он просто превращается в темный силуэт. Но теперь можно работать со слабо освещенной сценой и ярким фоном. Все что необходимо для корректного освещения артиста, это камера HDR и видеокоммутатор V-600UHD.

При организации трансляции с корпоративных мероприятий и фестивалей требуется использовать больше, чем 1920 пикселей формата HD. Видеокоммутатор поддерживает разрешение DCI Cinema 4K. Так что можно оперировать с видеокадром более чем 4096 пикселей в ширину, реализуя творческие замыслы амбициозных устроителей представления. V-600UHD обеспечивает высококачественное масштабирование выходного сигнала "точка в точку", позволяя подключаться напрямую к контроллеру светодиодного (LED) экрана с требуемыми характеристиками размера в пикселях и отказаться от использования дорогих процессоров преобразования масштаба, которые, помимо всего прочего, еще и увеличивают латентность.

Технические характеристики Roland V600UHD:

• Обработка видео: 4:4:4 (y/pb/pr), 10-бит
• Поддерживаемые видеоформаты: 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p, 2160/59.94p (uhd 4k), 2160/50p (uhd 4k), 2160/59.94p (dci 4k), 2160/50p (dci 4k)
• Разрешение и развертка: 1600 x 1200/60 hz (uxga), 1920 x 1080/60 hz (fhd), 1920 x 1200/60 hz (wuxga, reduced blanking), 3840 x 2160/30 hz (uhd 4k), 3840 x 2160/60 hz (uhd 4k), 4096 x 2160/30 hz (dci 4k), 4096 x 2160/60 hz (dci 4k)
• Формат статического изображения: windows bitmap file (.bmp), до 4096 x 2160 пикселей, 24-бит на пиксель
• Поддерживаемые выходные форматы: 1080/59.94p, 1080/50p, 2160/59.94p (uhd 4k), 2160/50p (uhd 4k), 2160/59.94p (dci 4k), 2160/50p (dci 4k)
• Разрешение и развертка: 1920 x 1080/60 hz (fhd), 3840 x 2160/60 hz (uhd 4k), 4096 x 2160/60 hz (dci 4k); multi-view: 1080/60p
• Видеоэффекты: transition: mix, cut, wipe (9 паттернов)
• Composition: pinp, key (*1), pinp + key (*1); dsk: pinp, key (*1), pinp + key (*1);output fade, output freeze
• *1 luminance key, chroma key
• Обработка аудио: 24 бит/48 кгц
• Аудиоформаты: sdi in/out: linear pcm, 24 бит/48 кгц, 16 каналов (в соответствии smpte 299m); hdmi in/out: linear pcm, 24 бит/48 кгц, 2 канала
• Аудиоэффекты: матричный микшер; дилей (до 500 ms)
• Входы: hdmi in 1--4: hdmi type a (hdmi 2.0); sdi in 5--6: bnc type (12g/3g/hd-sdi, в соответствии с smpte 2082, 424m (level-a, level-b), 292m); rgb in 1: hd db-15
• Audio in l/r: xlr-3-31 type (балансный)
• USB memory port: usb a type; rs-232: db-9 type (male)
• Control port: rj45 type, 100base-tx
• Tally/gpi port: db-25 type (female) (tally: 16, gpi: 8)
• Выходы: sdi output: bnc (12g/3g-sdi, в соответствии smpte 2082, 424m (level-a, level-b))
• HDMI out 1-3: hdmi type a (hdmi 2.0)
• Multi-view: hdmi type a (hdmi 1.4)
• Audio out l/r: xlr-3-32 type (балансный)
• Phones: миниджек стерео
• Энергопотребление: 75 w
• Размеры: 482 x 300 x 109 мм
• Вес: 5.3 кг
