Видеоконвертер Roland V800HD

Roland V800HD - видеокоммутатор, обеспечивающий возможность подключения источников практически любого типа, цифровых или аналоговых, компьютерных или видео. Он идеально подходит для проводимых вживую мероприятий, а также для использования в составе стационарных инсталляций.

Восьмиканальный мультиформатный коммутатор с шестнадцатью входами.
Также как и популярный коммутатор V-1600HD компании Roland, V-800HD — действительно мультиформатный видеомикшер, избавляющий от необходимости следить за согласованием разрешений входного и выходного сигналов. В каждом из входов предусмотрена схема преобразования масштаба вещательного уровня качества, обеспечивающая независимое масштабирование, растяжение, обрезание и увеличение сигнала любого из подключенных к устройству источников согласно выбранному выходному разрешению.

Коммутатор V-800HD поддерживает работу технологии HDCP и оборудован мультиэкранным предпросмотровым выходом, обеспечивающим удобный мониторинг при подключении к дисплею с входом HDMI. Восемь каналов микширования поддерживают работу с форматами 3G/HD/SD-SDI, DVI-A/DVI-D/HDMI, RGB, компонентным и композитным. Кроме того, имеется еще два канала для статичных изображений, считываемых в память устройства либо с накопителя USB, либо формируемых путем захвата кадра выходного видео. Новый процессор композиционных эффектов замещения предусматривает настройку параметров диапазона фазы, глубины цветности и цветового пространства HSV. Предусмотрен также эффект замещение по сигналу внешнего источника, позволяющий внедрять в видеоряд созданные с помощью компьютерной графики титры и динамичные врезки, добиваясь выразительных визуальных эффектов.

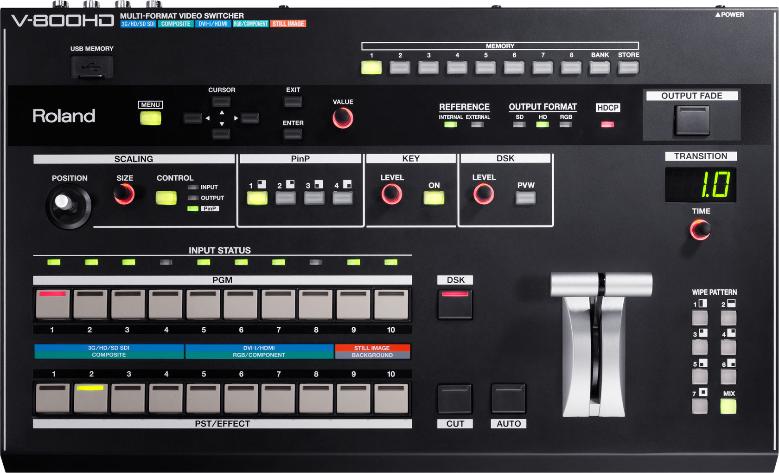

Возможность программирования матричных кнопок позволяет переупорядочивать каналы, что может оказаться полезным, когда в силу сложившихся обстоятельств (например, изменение конфигурации камер или рассогласование форматов) между кнопками шины появляются незадействованные. Предусмотрен также отдельный композитный выход, на который всегда подается сигнал SD с пониженной частотой для архивирования данных на DVD-рекордер или потокового вещания через кодировщик.

Если один из входов внутрисхемно раздается на другие (максимум три входа), по сути последовательно соединяя их, можно использовать функцию Multi-Zoom. Схемы преобразования масштаба, предусмотренные во всех входах, позволяют увеличивать изображение в любой его точке. В результате создается ощущение использования дополнительных камер, формируя виртуальную многокамерную среду. Среди дополнительных эффектов замещение нижних слоев (DSK), композиционное замещение, "картинка в картинке" и множество переходов.

Коммутатор V-800HD позволяет реализовывать разнообразные системные конфигурации и решать различные творческие задачи как в мобильных, так и в стационарных приложениях. Он идеально подходит для решения сложных задач управления светодиодными панелями, а также обслуживания мобильных или инсталлированных систем, предъявляющих повышенные требования к гибкости, надежности, качеству, простоте использования и профессиональным возможностям коммутации. Поддержка на выходе видеосигнала с разрешением вплоть до 1080/60p, разрешения на входе 3G SDI и внутренняя обработка 4:4:4/10 бит позволяют получать видео исключительно высокого качества. Видеомикшер V-800HD — очередное расширение линейки мультиформаных видеокоммутаторов компании Roland. Он позиционируется как своеобразный эталон качества устройств производства видеоматериала прямых трансляций, вещания, корпоративных, образовательных и храмовых приложений.

Выдающееся качество картинки на разрешении 1080p (3G-SDI)
Поддерживает работу с видеосигналами 1080р с битрейтом 3 Гбит/с — в два раза выше стандартного формата HD. Отрабатывает все нюансы полученного с помощью камеры или компьютера предельно реалистичного детализированного изображения.

Реальная поддержка мультиформатного режима работы
Необходимость заботиться о соответствии входного и выходного форматов видео теперь отсутствует. Встроенные блоки масштабирования позволяют выбрать для любого видеоисточника оптимальное разрешение.

Можно свободно переключаться между видео 1080р, которое по качеству даже превосходит качество вещательного. Поддерживаются все необходимые функции работы не только с видеокамерами, но и с выходным сигналом компьютера — во всем диапазоне разрешений. Мультиформатный коммутатор нового поколения комплектуется встроенными высококачественными блоками преобразования масштаба для каждого из входов.

Широкие возможности коммутации
V-800HD поддерживает работу с входными сигналами множества форматов, начиная с аналоговых и заканчивая цифровыми, а также комплектуется всеми необходимыми разъемами. Разъемы SDI обеспечивают работу с сигналами стандартов 3G, HD, и SD. Разъемы DVI-I позволяют работать с сигналами DVI-D, DVI-A и даже HDMI с помощью использования обыкновенных переходников HDMI/DVI. Пятнадцатиконтактный минипорт D-Sub поддерживает работу с компонентными сигналами SD/HD, а также компьютерным сигналом RGB.

Внутренняя обработка 4:4:4/10 бит
V-800HD реализует внутреннюю обработку 4:4:4/10 бит. Это позволяет формировать и выводить высокоточные сигналы RGB компьютера без потери качества. Результат — исключительно резкое неразмытое отображение текстовой и видеоинформации даже на больших экранах и ЖК-дисплеях. V-800HD обеспечивает высокое качество видео в любых приложениях, от прямых трансляций и до освещения различных событий.

Новый процессор композиционных эффектов замещения
Наряду с обновленным сигнальным процессором был усовершенствован и эффект замещения. Замещение по цвету позволяет настраивать фазовый диапазон, цветность и другие параметры цветовой модели HSV, наиболее близкой к человеческому восприятию. Это позволяет добиваться высококачественного однородного эффекта замещения по цвету даже при работе с источниками видеосигнала с частотой 1080p. Более того, V-800HD поддерживает замещение по сигналу внешнего источника. Это позволяет создавать красочные заголовки и прозрачные переходы для получения более выразительных видеоэффектов.

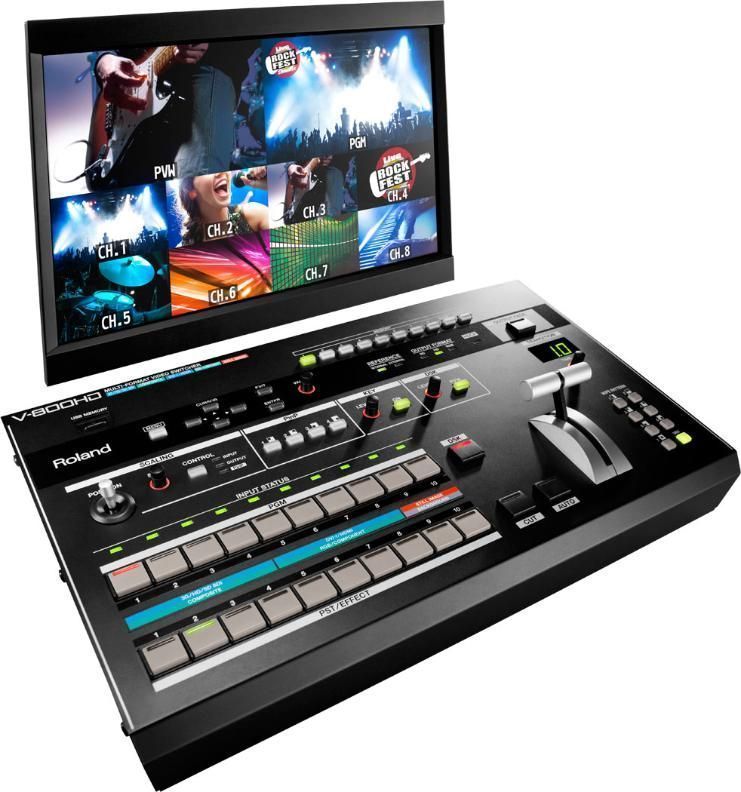

Мультиэкранный предпросмотровый выход для мониторинга источников сигнала
Многооконный выход позволяет мониторить сигнал всех входных источников, а также выходы Program и Preview. С помощью разъема HDMI можно использовать для многооконного мониторинга любой доступный по средствам монитор. Монитор HDMI должен поддерживать работу с сигналами HDCP и 60р. Входные сигналы SDI и композитный выводятся с оригинальной частотой кадров. Сигналы входов DVI-I/HDMI и RGB/Component выводятся с частотой кадров, которая ниже частоты кадров источника. При изменении назначения матричных кнопок канала порядок выводимых источников также меняется. Статичные изображения, импортированные с накопителя USB, на предпросмотровый монитор не выводятся.

Режим HDCP
При воспроизведении оптических дисков Blu-ray, содержащих коммерческий контент, или цифровом вещании сигнал на цифровом выходе кодируется средствами протокола HDCP (High-bandwidth Digital Content Protection), который является одним из средств защиты авторских прав. Это означает, что видеокоммутаторы, не поддерживающие работу протокола HDCP, не будут отображать или транслировать защищенные видеоданные даже в случае, когда имеется разрешение на их использование, выданное владельцем авторских прав. Для решения этой проблемы в V-800HD предусмотрен режим, обеспечивающий возможность работы с сигналами HDCP. Для отображения состояния режима HDCP (включен или нет) предусмотрен специальный индикатор.
* В режиме HDCP видеосигналы через аналоговые и SDI-выходы не выводятся.
* Дисплей или проектор, подключенный к цифровому выходу, должен поддерживать работу с сигналами HDCP.

Награжден Broadcast Engineering Pick Hit 2012 на NAB. Pick Hits — самые престижные награды, присуждаемые ассоциацией NAB.

Технические характеристики Roland V800HD:

• Тип: видеоконвертер
• Обработка видео: Y: Pb: Pr, 4: 4: 4, 10 бит
• Форматы видео: 480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i, 1080 / 59,94p, 1080 / 50p
• Неподвижное изображение видео: файл растрового изображения Windows® (.bmp)

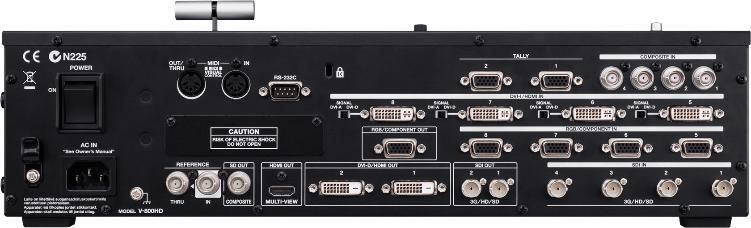

• Входные разъемы: SDI (3G / HD / SD) - тип BNC x 4, DVI-I / HDMI - тип DVI-I x 4, аналоговое видео HD - компонент (15-контактный тип Mini D-Sub) x 4, аналоговое видео SD - композитный (тип BNC) x 4, аналоговый RGB - Mini D-Sub 15-контактный тип x 4
• Выходные разъемы: SDI (3G/HD/SD) - BNC типа x 2, DVI-D/HDMI - DVI-D типа х 2 х 1 HDMI, аналоговое видео HD - компонент (Mini D-Sub 15-контактный разъем типа) х 4, аналоговое видео SD - композитный (BNC тип) х 1, аналоговый RGB - Mini D-Sub 15-контактный разъем типа х 1
• Другие разъемы: USB-порт (хост), RS-232C, MIDI, тип BNC (IN, THRU), Mini D-Sub 15-контактный тип x 2
• Источник питания: переменный ток 115 В, переменный ток 117 В, переменный ток 220 В, переменный ток 230 В, переменный ток 240 В (50/60 Гц)
• Потребляемая мощность: 75 Вт

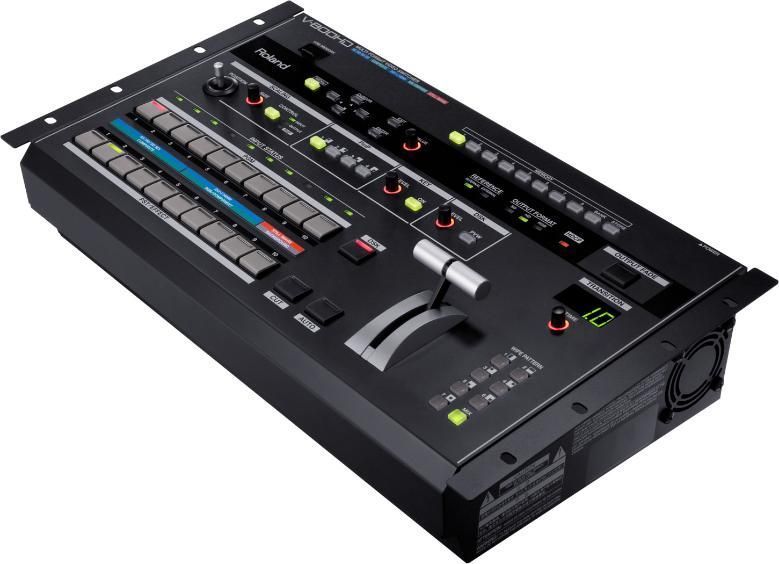

• Комплектация: видеоконвертер, руководство пользователя, адаптер переменного тока, шнур питания, угол монтажа в стойку (2), шаблон ввода
• Габаритные размеры, мм: 482х274.6х115.9
• Вес, кг: 5.5
